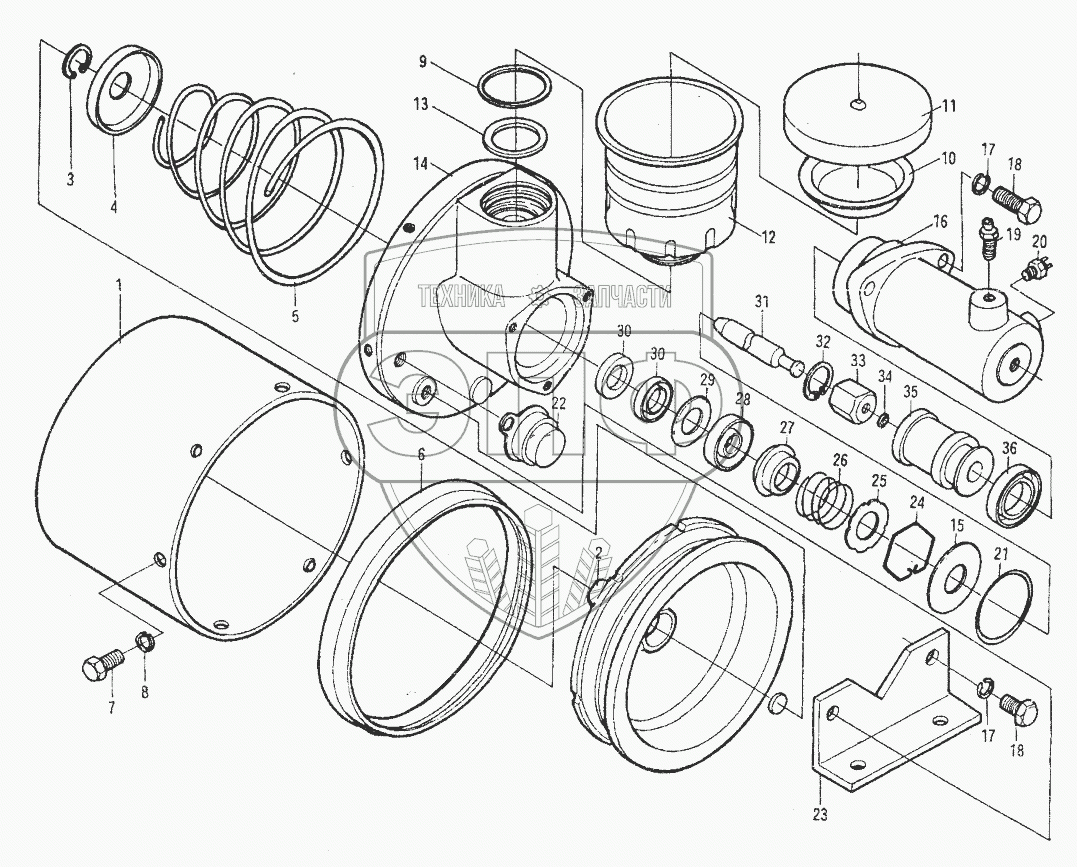

Каталог запасных частей к технике: XCMG LW-541F. XM-60 Пневмопривод
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ХМ-60-3510001 | Корпус пневмопривода | Нет на складе | |
| 2 | ХМ-60-3510301 | Воздушный поршень | Нет на складе | |
| 3 | GB894.1-86 | Пружинный зажим | Нет на складе | |
| 4 | TD72LC-3510005 | Гровер | Нет на складе | |
| 5 | SH361-3519154 | Пружина | Нет на складе | |
| 6 | ХМ-60-3510302 | Резиновое внутреннее уплотнение поршня | Нет на складе | |
| 7 | GB5781-86 | Болт | Нет на складе | |
| 8 | GB859-87 | Гровер 8 | Нет на складе | |
| 9 | W50-3505006 | Кольцо | Нет на складе | |
| 10 | TD50A-D-3505012 | Кольцо | Нет на складе | |
| 11 | TD50A-D-3505011 | Головка цилиндра | Нет на складе | |
| 12 | TD50A-D-3505013 | Корпус масляного бачка | Нет на складе | |
| 13 | ХМ60-3510014 | Уплотнение | Нет на складе | |
| 14 | ХМ-60-3510008 | Крышка | Нет на складе | |
| 15 | ХМ-60-3510007 | Пластина | Нет на складе | |
| 16 | ХМ60.3510010 | Цилиндрический корпус | Нет на складе | |
| 17 | GB859-87 | Гровер 8 | Нет на складе | |
| 18 | GB5781086 | Болт М10х30 | Нет на складе | |
| 19 | TD50A-D-3517037 | Болт | Нет на складе | |
| 20 | ТК6138 | Переключатель тормозов | Нет на складе | |
| 21 | СА141-3514032-01 | Уплотнительное кольцо поршня | Нет на складе | |
| 22 | TD50A-D-3510100 | Крышка | Нет на складе | |
| 23 | ХМ-60-3510011 | Суппорт | Нет на складе | |
| 24 | TD50A-D-3510018 | Кольцо-защелка | Нет на складе | |
| 25 | TD72LC-3510013 | Кольцо поршня | Нет на складе | |
| 26 | TD72LC-3510012 | Пружина | Нет на складе | |
| 27 | TD72LC-3510011 | Кольцо | Нет на складе | |
| 28 | TD72LC3510010 | Резиновое внутреннее уплотнение | Нет на складе | |
| 29 | ХМ-60-3510012 | Шайба | Нет на складе | |
| 30 | SD18x30x10 | Каркас уплотнителя | Нет на складе | |
| 31 | ХМ-60-3510003 | Толкающий шток | Нет на складе | |
| 32 | GB893.1-86 | Пружинный зажим | Нет на складе | |
| 33 | ХМ-60-3510106В | Седло штока | Нет на складе | |
| 34 | ХМ-60-3510101В | Гидравлический поршень | Нет на складе | |
| 35 | 980S-3510116 | Впускной клапан | Нет на складе | |
| 36 | ХМ-60-3510102В | Внетреннее резиновое уплотнение | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
