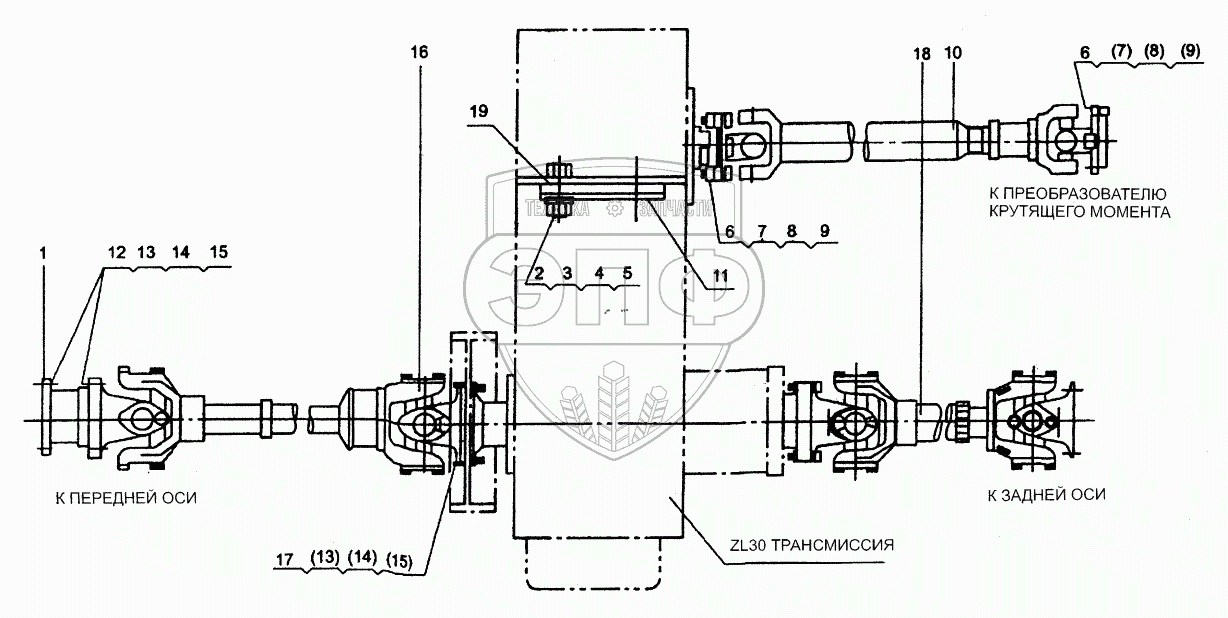

Каталог запасных частей к технике: XCMG LW321F. Z3.4 Узел приводного вала
1
2
3
4
5
6
6
7
7
8
8
9
9
10
11
12
13
13
13
14
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Z3.4.1 | Соединитель | Нет на складе | |
| 2 | GB5782-86 | Болт | Нет на складе | |
| 3 | GB6182-86 | Стопорная гайка | Нет на складе | |
| 4 | GB93-87 | Шайба 12 | Нет на складе | |
| 5 | GB97.1-85 | Шайба | Нет на складе | |
| 6 | Z3.4-1 | Bolt M12X40 | Нет на складе | |
| 7 | GB93-87 | Шайба 12 | Нет на складе | |
| 8 | GB6181-86 | Гайка | Нет на складе | |
| 9 | GB91-86 | Шплинт | Нет на складе | |
| 10 | Z3.4.2 | Главный приводной вал | Нет на складе | |
| 11 | LW330F.8.1 | Задняя рама | Нет на складе | |
| 12 | Болт | Болт | Нет на складе | |
| 13 | GB93-87 | Шайба 12 | Нет на складе | |
| 14 | GB6181-86 | Гайка | Нет на складе | |
| 15 | GB91-86 | Шплинт | Нет на складе | |
| 16 | Z3.4.3 | Приводной вал передней оси | Нет на складе | |
| 17 | Z3.4-3 | Bolt M14X56 | Нет на складе | |
| 18 | Z3.4.4A | Приводной вал задней оси | Нет на складе | |
| 19 | Z3.4-4 | Подкладки | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
