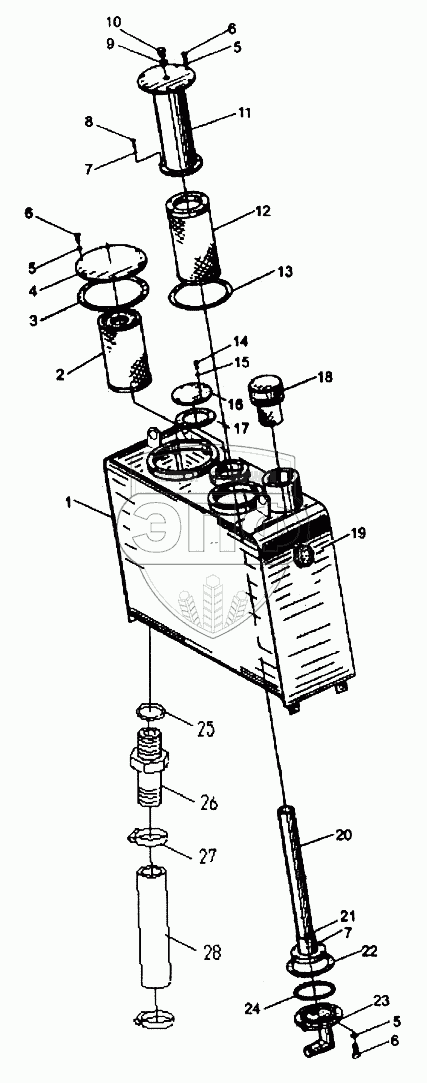

Каталог запасных частей к технике: XCMG LW321F. 330E.10.4A Узел гидравлического бака
1
2
3
4
5
5
5
6
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 330E.10.4.1A | Бак | Нет на складе | |
| 2 | Z3.10.6.4A | Filter Assembly | Нет на складе | |
| 3 | Z3.10.6A-5 | Washer | Нет на складе | |
| 4 | Z3.10.6-6A | Flange Cap | Нет на складе | |
| 5 | GB93-87 | Шайба 12 | Нет на складе | |
| 6 | GB5781-86 | Болт | Нет на складе | |
| 7 | GB93-87 | Шайба 12 | Нет на складе | |
| 8 | GB5781-86 | Болт | Нет на складе | |
| 9 | JB1102-77 | Шайба | Нет на складе | |
| 10 | JB1000-77 | Заглушка | Нет на складе | |
| 11 | Z3.10.6A.2 | Крышка | Нет на складе | |
| 12 | Z3.10.6A.4 | Filter Assembly | Нет на складе | |
| 13 | Z3.10.6A-1 | Washer | Нет на складе | |
| 14 | GB5781-86 | Болт | Нет на складе | |
| 15 | GB93-87 | Шайба 12 | Нет на складе | |
| 16 | Z3.10.6A-3 | Cover | Нет на складе | |
| 17 | Z3.10.6A-4 | Washer | Нет на складе | |
| 18 | ZL40(X).1.3.5A | Filter Assembly | Нет на складе | |
| 19 | YB-M42x1.5 | Указатель уровня | Нет на складе | |
| 20 | Z3.10.6A.3 | Стык | Нет на складе | |
| 21 | GB5781-86 | Болт | Нет на складе | |
| 22 | GB93-87 | Шайба 12 | Нет на складе | |
| 23 | Z3.10.6A.5 | Стык | Нет на складе | |
| 24 | GB1235-76 | Кольцо | Нет на складе | |
| 25 | Q/SC1294-2000 | Шайба | Нет на складе | |
| 26 | LW330F.10.21 | Стык | Нет на складе | |
| 27 | JB3616.1-1984 | Зажим | Нет на складе | |
| 28 | LW330F.10-1 | Шланг | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
