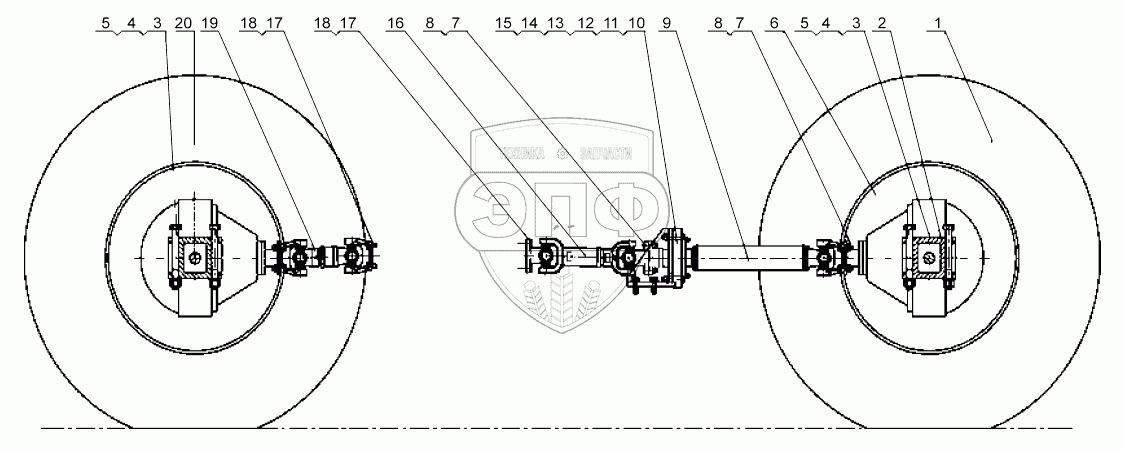

Каталог запасных частей к технике: XCMG LW300KN. Система ведущего моста 252700407
1
2
3
3
4
4
5
5
6
7
7
7
7
8
8
9
10
11
12
13
14
15
16
17
17
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 800302771 | Шина | Нет на складе | |
| 2 | 252601517 | Передний мост | Нет на складе | |
| 3 | 805000671 | Болт М24х2х220 | Нет на складе | |
| 4 | 805201528 | Гайка M24x2 | Нет на складе | |
| 5 | 805300034 | Шайба 24 | Нет на складе | |
| 6 | 800302221 | Обод колеса | Нет на складе | |
| 7 | 805002117 | Болт M14x1.5x45 | Нет на складе | |
| 8 | 805201527 | Гайка M14x1.5 | Нет на складе | |
| 9 | 252700128 | Передний передаточный вал в сборе | Нет на складе | |
| 10 | 805000411 | Болт M16x80 | Нет на складе | |
| 11 | 805200200 | Гайка M16 | Нет на складе | |
| 12 | 805300013 | Шайба 16 | Нет на складе | |
| 13 | 805000026 | Болт M16x45 | Нет на складе | |
| 14 | 805300011 | Шайба 16 | Нет на складе | |
| 15 | 252700207 | Гнездо передаточного вала | Нет на складе | |
| 16 | 252700127 | Промежуточный передаточный вал в сборе | Нет на складе | |
| 17 | 805000083 | Болт M14x30 | Нет на складе | |
| 18 | 252100344 | Замочная шайба | Нет на складе | |
| 19 | 252700130 | Задний передаточный вал в сборе | Нет на складе | |
| 20 | 252601516 | Задний мост в сборе | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
