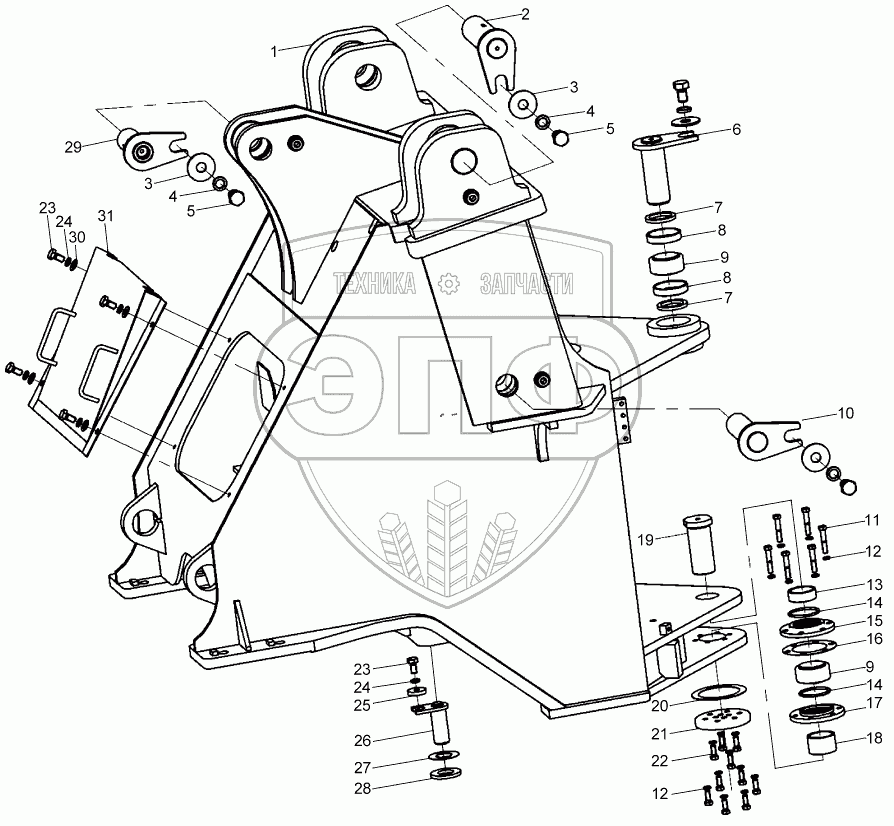

Каталог запасных частей к технике: XCMG LW300KN. Система передней рамы 252604099 LW300KN
1
2
3
3
4
4
5
5
6
7
7
8
8
9
9
10
11
12
12
13
14
14
15
16
17
18
19
20
21
22
23
23
23
24
24
25
26
27
28
29
29
29
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 252605912 | Передняя рама | Нет на складе | |
| 2 | 252604960 | Палец стрелы передней рамы | Нет на складе | |
| 3 | 805300111 | Шайба 16 | Нет на складе | |
| 4 | 805300011 | Шайба 16 | Нет на складе | |
| 5 | 805000022 | Болт М16х25 | Нет на складе | |
| 6 | 252600511 | Верхний шарнирный палец | Нет на складе | |
| 7 | 803164079 | Уплотнительное кольцо B60x80x8 | Нет на складе | |
| 8 | 252600717 | Стальная втулка | Нет на складе | |
| 9 | 800511234 | Откидной подшипник GE60ES | Нет на складе | |
| 10 | 252604959 | Палец масляного цилиндра стрелы передней рамы | Нет на складе | |
| 11 | 805000681 | Болт M12x65 | Нет на складе | |
| 12 | 805300018 | Шайба 12 | Нет на складе | |
| 13 | 252600572 | Стальная втулка | Нет на складе | |
| 14 | 803164133 | O-образное кольцо 73x5.3G | Нет на складе | |
| 15 | 252600573 | Верхний фланец | Нет на складе | |
| 16 | 250100424 | Регулирующая шайба | Нет на складе | |
| 17 | 252600574 | Нижний фланец | Нет на складе | |
| 18 | 252600353 | Стальная втулка | Нет на складе | |
| 19 | 252600335 | Нижний шарнирный палец | Нет на складе | |
| 20 | 252600576 | Регулирующая шайба | Нет на складе | |
| 21 | 252600575 | Нажимная планка | Нет на складе | |
| 22 | 805000716 | Болт М12х30 | Нет на складе | |
| 23 | 805000714 | Болт М10х20 | Нет на складе | |
| 24 | 805300014 | Шайба 10 | Нет на складе | |
| 25 | 250100183 | Шайба | Нет на складе | |
| 26 | 251900394 | Шворень | Нет на складе | |
| 27 | 251901033 | Шайба | Нет на складе | |
| 28 | 251901034 | Шайба | Нет на складе | |
| 29 | 252604961 | Палец масляного цилиндра опрокидывающего ковша | Нет на складе | |
| 30 | 805300017 | Шайба 10 | Нет на складе | |
| 31 | 252600714 | Передняя панель | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
