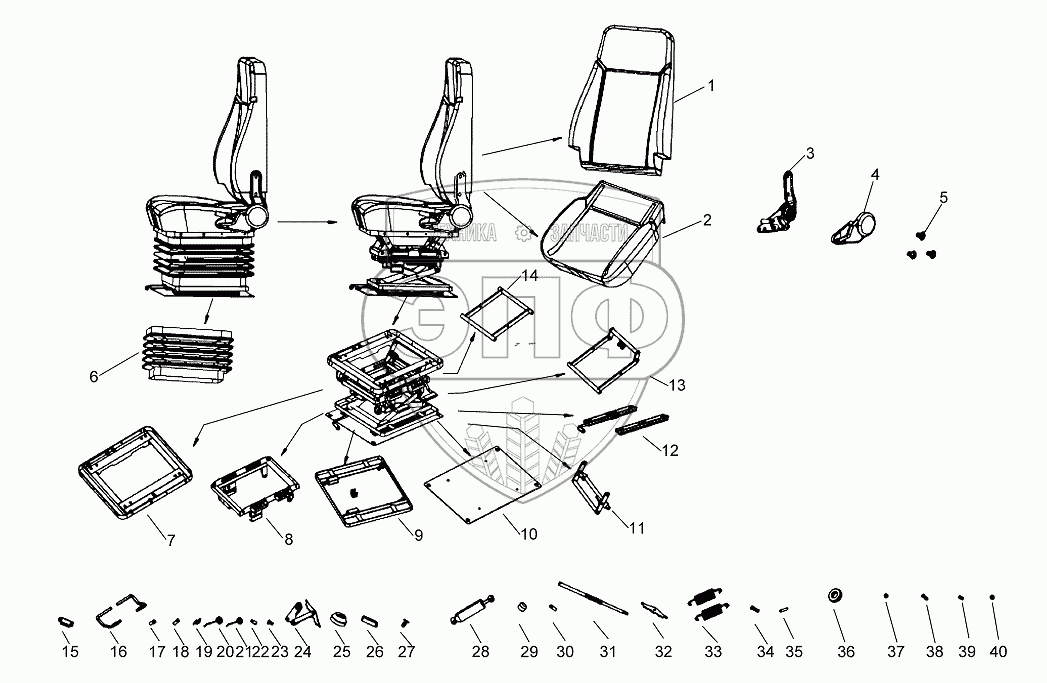

Каталог запасных частей к технике: XCMG LW300KN. Сиденье в сборе XGZY03-AII
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Губка | Губка | Нет на складе | |
| 2 | Губка | Губка | Нет на складе | |
| 3 | Регулятор | Регулятор угла левой операцией | Нет на складе | |
| 4 | Кожух | Кожух | 5 460 руб. | |
| 5 | Болт | Болт | Нет на складе | |
| 6 | FS11-08-03 | Резиновая втулка | Нет на складе | |
| 7 | FS11-0100 | Сварочная верхняя рама в сборе | Нет на складе | |
| 8 | FS11-0200 | Сварочный мидель- шпангоут в сборе | Нет на складе | |
| 9 | FS11-0300 | Сварочная рама в сборе | Нет на складе | |
| 10 | FS16G-80000 | Большой башмак | Нет на складе | |
| 11 | FS11-0400 | Подъемный цилиндр в сборе | Нет на складе | |
| 12 | FS16G-70000 | Скользящий рельс в сборе | Нет на складе | |
| 13 | Стержень | Сварочный стержень в сборе | Нет на складе | |
| 14 | Стержень | Сварочный стержень в сборе | Нет на складе | |
| 15 | HBSA0007E0 | Рейка | Нет на складе | |
| 16 | FS11-07-12 | Рукоятка | Нет на складе | |
| 17 | HBSA0008E0 | Головка зуба | Нет на складе | |
| 18 | HBSA0009E0 | Головка ползуна | Нет на складе | |
| 19 | HBSA0010E0 | Пружина кручения ручки | Нет на складе | |
| 20 | FS-06-10 | Пружина кручения | Нет на складе | |
| 21 | FS-06-09 | Пружина кручения | Нет на складе | |
| 22 | HBSA0011E0 | Короткий штифт Ф12х28 | Нет на складе | |
| 23 | HBSA0012E0 | Болт ступеньки | Нет на складе | |
| 24 | Узел | Регулировочный узел | Нет на складе | |
| 25 | FS16 | Регулировочный маховик обратного направления | Нет на складе | |
| 26 | HBSA0016A2 | Пластмассовая ручка для подъема и спуска | Нет на складе | |
| 27 | HBJB0024A0 | Пряжка F | Нет на складе | |
| 28 | FS16-06-08 | Демпфирующая пружина | Нет на складе | |
| 29 | FS11-08-06 | Ползун | Нет на складе | |
| 30 | FS11-07-08 | Палец вала 2 | Нет на складе | |
| 31 | FS11-06-02 | Регулировочный винт | Нет на складе | |
| 32 | НВJА0402В0 | Рычаг вытягивающей пружины | Нет на складе | |
| 33 | FJ05-36 | Амортизирующая натяжная рессора | Нет на складе | |
| 34 | FJ02-05-05 | Болт длинной ступеньки | Нет на складе | |
| 35 | FS11-07-11 | Длинный штифт Ф10х39 | Нет на складе | |
| 36 | 8102 | Плоский подшипник | Нет на складе | |
| 37 | ГайкаM10 | Гайка M10 | Нет на складе | |
| 38 | M8x25 | Шестигранный болт | Нет на складе | |
| 39 | М8х16 | Шестигранный болт | Нет на складе | |
| 40 | ГайкаМ8 | Гайка М8 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
