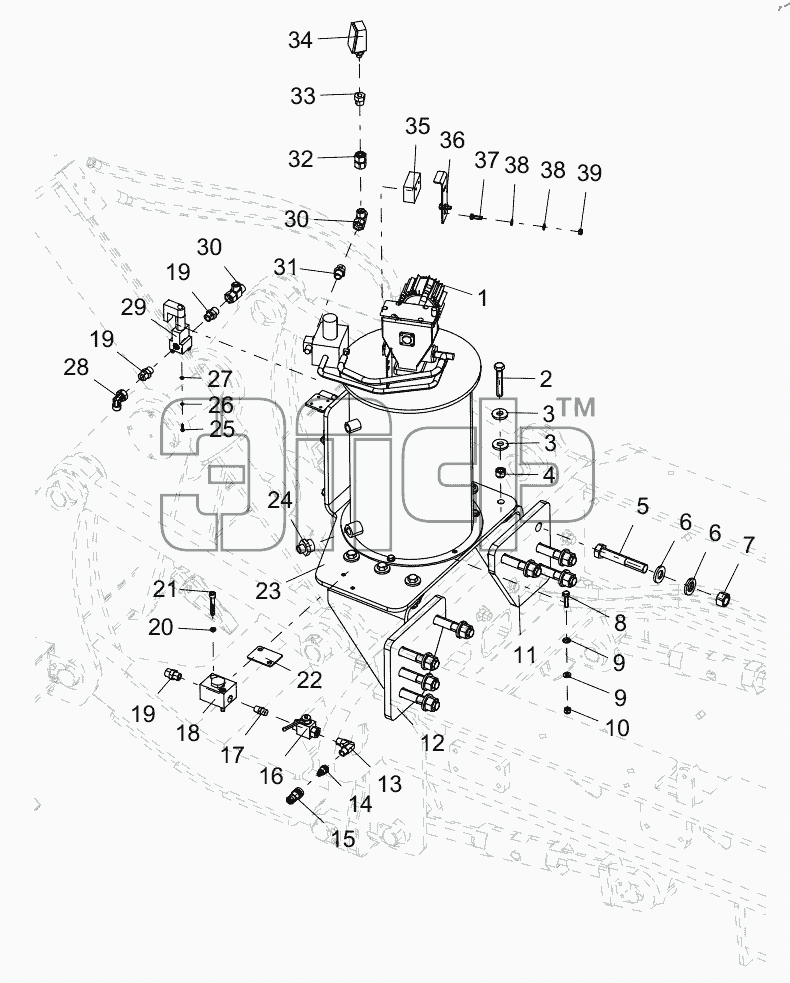

Каталог запасных частей к технике: XCMG GR3005. 381303492 MAIN PIPELINE LAYOUT DRAWING
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 382102300 | PUMP ASM | Нет на складе | |
| 2 | 805046711 | BOLT M16x90 | Нет на складе | |
| 3 | 329900300 | THICKENED LARGE WASHER | Нет на складе | |
| 4 | 805238390 | Гайка М16 | Нет на складе | |
| 5 | 805046652 | BOLT M24x140 | Нет на складе | |
| 6 | 805338299 | Шайба | Нет на складе | |
| 7 | 805203192 | Гайка | Нет на складе | |
| 8 | 805004801 | BOLT M10x40 | Нет на складе | |
| 9 | 329900302 | THICKENED FLAT WASHER | Нет на складе | |
| 10 | 805239103 | NUT M10 | Нет на складе | |
| 11 | 381303063 | PUMP BRACKET | Нет на складе | |
| 12 | 381303064 | PUMP BRACKET | Нет на складе | |
| 13 | 801141388 | SWING JOINT | Нет на складе | |
| 14 | 803415461 | QIUCK CONNECTOR | Нет на складе | |
| 15 | 803415460 | QIUCK CONNECTOR | Нет на складе | |
| 16 | 801141341 | OIL FILLING MANUAL BALL VALVE | Нет на складе | |
| 17 | 801141331 | SWING JOINT | Нет на складе | |
| 18 | 801141342 | SQUARE OIL FILLING FILTER | Нет на складе | |
| 19 | 801141346 | SWING JOINT | Нет на складе | |
| 20 | 805338260 | Spring Washer | Нет на складе | |
| 21 | 805139864 | Болт | Нет на складе | |
| 22 | 381303493 | BASEPLATE | Нет на складе | |
| 23 | 381303494 | OVERPLATE | Нет на складе | |
| 24 | 800789480 | SWING JOINT | Нет на складе | |
| 25 | 805046912 | BOLT M5x16 | Нет на складе | |
| 26 | 805338380 | WASHER 5 | Нет на складе | |
| 27 | 805338383 | WASHER 5 | Нет на складе | |
| 28 | 803103775 | Соединение | Нет на складе | |
| 29 | 801141340 | MAGNETIC VALVE | Нет на складе | |
| 30 | 803172037 | Tee | Нет на складе | |
| 31 | 801141359 | SWING JOINT | Нет на складе | |
| 32 | 803105383 | Adapter | Нет на складе | |
| 33 | 801141361 | SWING JOINT | Нет на складе | |
| 34 | 382102308 | DIGITAL DISPLAY PRESSURE SWITCH | Нет на складе | |
| 35 | 801141349 | LIMITATIVE SWITCH | Нет на складе | |
| 36 | 381303060 | TRAVEL SWITCH BRACKET | Нет на складе | |
| 37 | 805046484 | BOLT M8x25 | Нет на складе | |
| 38 | 329900301 | THICKENED FLAT WASHER | Нет на складе | |
| 39 | 805046477 | NUTM8 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
