Каталог запасных частей к технике: XCMG 500KN, 500KSN. Системы тележки LW500KN
1
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
5
6
7
7
8
8
9
9
9
9
9
9
10
10
11
11
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
28
29
30
30
31
32

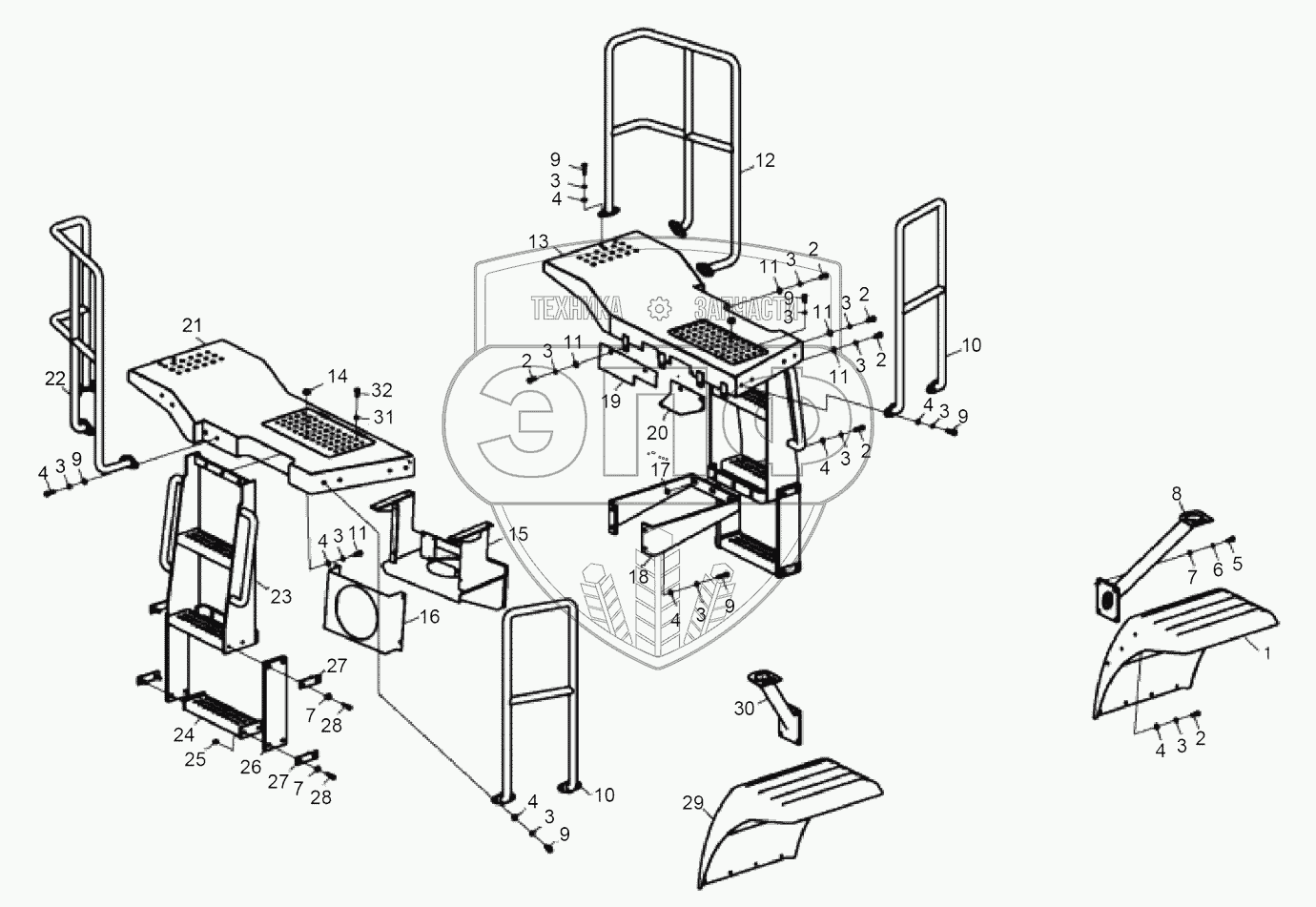

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 253000638 | Правый брызговик | Нет на складе | |
| 2 | 805000716 | Болт М12х30 | Нет на складе | |
| 3 | 805300018 | Шайба 12 | Нет на складе | |
| 4 | 805300020 | Шайба 12 | Нет на складе | |
| 5 | 805000043 | Болт М10х30 | Нет на складе | |
| 6 | 805300014 | Шайба 10 | Нет на складе | |
| 7 | 805300017 | Шайба 10 | Нет на складе | |
| 8 | 253000214 | Правый каркас для фары | Нет на складе | |
| 8 | 252103047 | Правый каркас для фары | Нет на складе | |
| 9 | 805000045 | Болт M12x40 | Нет на складе | |
| 10 | 253002611 | Передние ограждения | Нет на складе | |
| 11 | 805300113 | Washer | Нет на складе | |
| 12 | 253002639 | Право-задние защитные перлила | Нет на складе | |
| 13 | 253002642 | Сварочная деталь правой обшивки | Нет на складе | |
| 14 | 252400188 | Резиновая втулка | Нет на складе | |
| 15 | 252907256 | Опора в сборе | Нет на складе | |
| 16 | 252907267 | Перекрышка | Нет на складе | |
| 17 | 805200049 | Гайка М12 | Нет на складе | |
| 18 | 253002647 | Опора правой лестницы | Нет на складе | |
| 19 | 252907229 | Левой передний защитный кожух | Нет на складе | |
| 20 | 252907230 | Левой задний защитный кожух | Нет на складе | |
| 21 | 253002619 | Сварочная деталь левой обшивки | Нет на складе | |
| 22 | 253002614 | Лево-задние защитные перила | Нет на складе | |
| 23 | 253001131 | Сварочная деталь лестницы | Нет на складе | |
| 24 | 253000649 | Педаль | Нет на складе | |
| 25 | 253000647 | Резиновая планка | Нет на складе | |
| 26 | 805200048 | Гайка М10 | Нет на складе | |
| 27 | 253000646 | Нажимная планка | Нет на складе | |
| 28 | 805000713 | Болт M10x45 | Нет на складе | |
| 29 | 253000634 | Левый брызговик | Нет на складе | |
| 30 | 253000215 | Левый брызговик | Нет на складе | |
| 30 | 252103046 | Левый каркас для фары | Нет на складе | |
| 31 | 805300119 | Шайба 5 | Нет на складе | |
| 32 | 805002053 | Bolt | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
