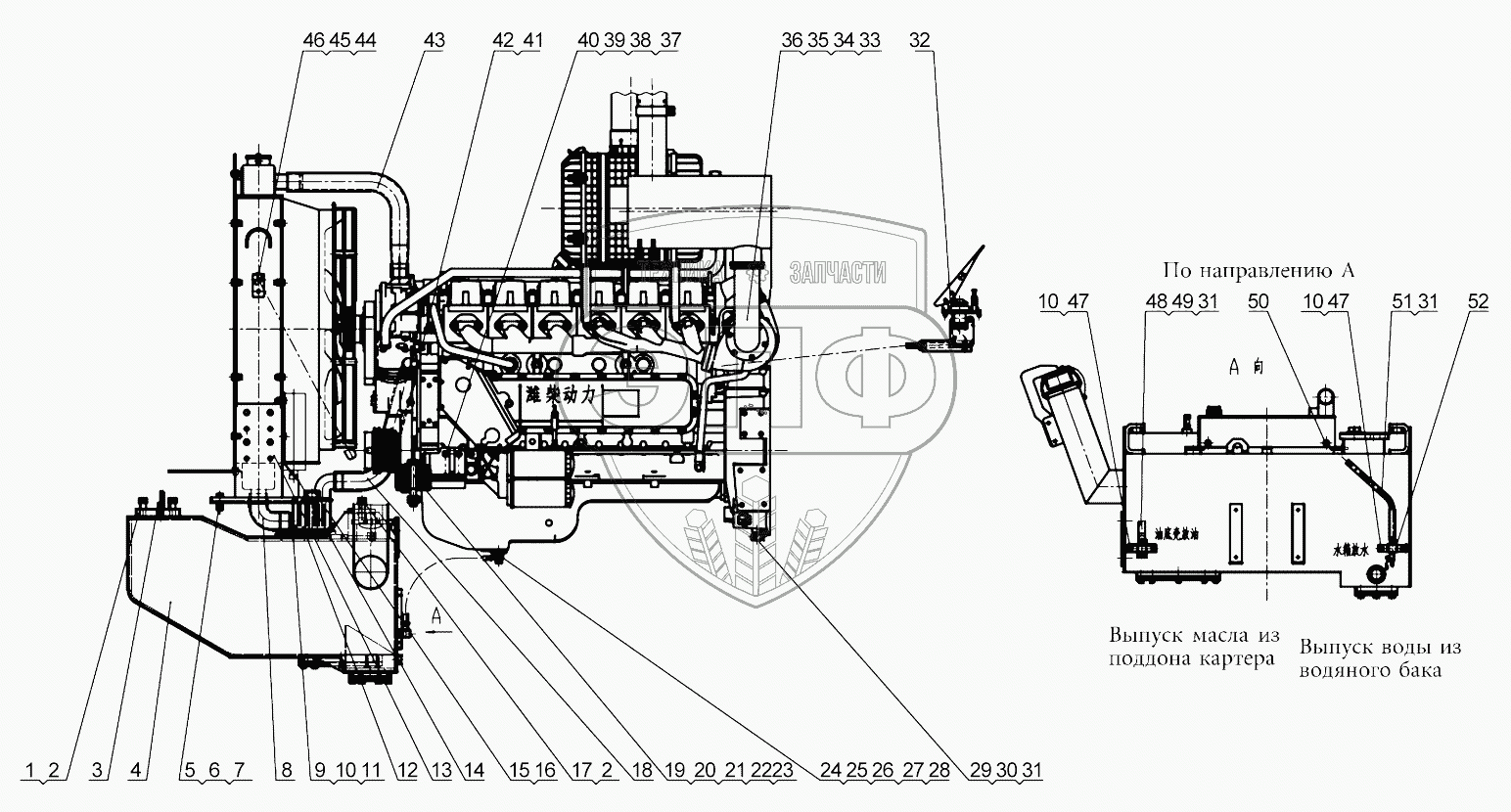

Каталог запасных частей к технике: XCMG 500KN, 500KSN. Система двигателя LW500KN
1
2
2
3
4
5
6
7
8
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 805002144 | Болт | Нет на складе | |
| 2 | 805300023 | Шайба 20 | Нет на складе | |
| 3 | 803164035 | Резиновая труба | Нет на складе | |
| 4 | 252905670 | Топливный бак в сборе | Нет на складе | |
| 5 | 805000028 | Screw | Нет на складе | |
| 6 | 805300011 | Шайба 16 | Нет на складе | |
| 7 | 805300013 | Шайба 16 | Нет на складе | |
| 8 | 252108750 | Резиновая труба | Нет на складе | |
| 9 | 805000043 | Болт М10х30 | Нет на складе | |
| 10 | 805300014 | Шайба 10 | Нет на складе | |
| 11 | 805300017 | Шайба 10 | Нет на складе | |
| 12 | 800305568 | Радиатор масла двойного переключения | Нет на складе | |
| 13 | 800350007 | Радиатор в сборе | Нет на складе | |
| 14 | 252903972 | Магистраль радиатора гидравлического масла | Нет на складе | |
| 15 | 252108751 | Магистраль радиатора масла двойного переключения | Нет на складе | |
| 16 | 252905040 | Трубодержатель в сборе | Нет на складе | |
| 17 | 805000682 | Болт | Нет на складе | |
| 18 | 252904543 | Резиновая труба | Нет на складе | |
| 19 | 805001907 | Болт | Нет на складе | |
| 20 | 805300056 | Шайба | Нет на складе | |
| 21 | 805201501 | Гайка | Нет на складе | |
| 22 | 252100222 | Демпфер | Нет на складе | |
| 23 | 252900342 | Промежуточное тело | Нет на складе | |
| 24 | 252903841 | Соединение | Нет на складе | |
| 25 | 805301419 | Шайба | Нет на складе | |
| 26 | 252101962 | Соединение | Нет на складе | |
| 27 | 252101963 | Пустотелый болт | Нет на складе | |
| 28 | 805301412 | Шайба 18 | Нет на складе | |
| 29 | 250400122 | Прямое соединение | Нет на складе | |
| 30 | 250400125 | Гибкий рукав | Нет на складе | |
| 31 | 801968904 | Хомут из нержавейки | Нет на складе | |
| 32 | 252100842 | Управление газом | Нет на складе | |
| 33 | 800150740 | Двигатель | Нет на складе | |
| 34 | 800150741 | Двигатель | Нет на складе | |
| 35 | 252108958 | Жгут проводов масляного фильтра электронасоса | Нет на складе | |
| 36 | 252904904 | Опора | Нет на складе | |
| 37 | 252111531 | Левая выносная опора | Нет на складе | |
| 38 | 252111537 | Правая выносная опора | Нет на складе | |
| 39 | 805002233 | Шпилька М12х35 | Нет на складе | |
| 40 | 805200098 | Гайка | Нет на складе | |
| 41 | 252101750 | Выпускной патрубок компрессора | Нет на складе | |
| 42 | 252906006 | Шайба | Нет на складе | |
| 43 | 252900315 | Водовыпускная труба двигателя | Нет на складе | |
| 44 | 805000716 | Болт М12х30 | Нет на складе | |
| 45 | 805300018 | Шайба 12 | Нет на складе | |
| 46 | 805300020 | Шайба 12 | Нет на складе | |
| 47 | 805000714 | Болт М10х20 | Нет на складе | |
| 48 | 252900313 | Соединение | Нет на складе | |
| 49 | 803166675 | Резиновая труба | Нет на складе | |
| 50 | 252900318 | Соединение | Нет на складе | |
| 51 | 803164019 | Резиновая труба | Нет на складе | |
| 52 | 252107984 | Соединение | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
