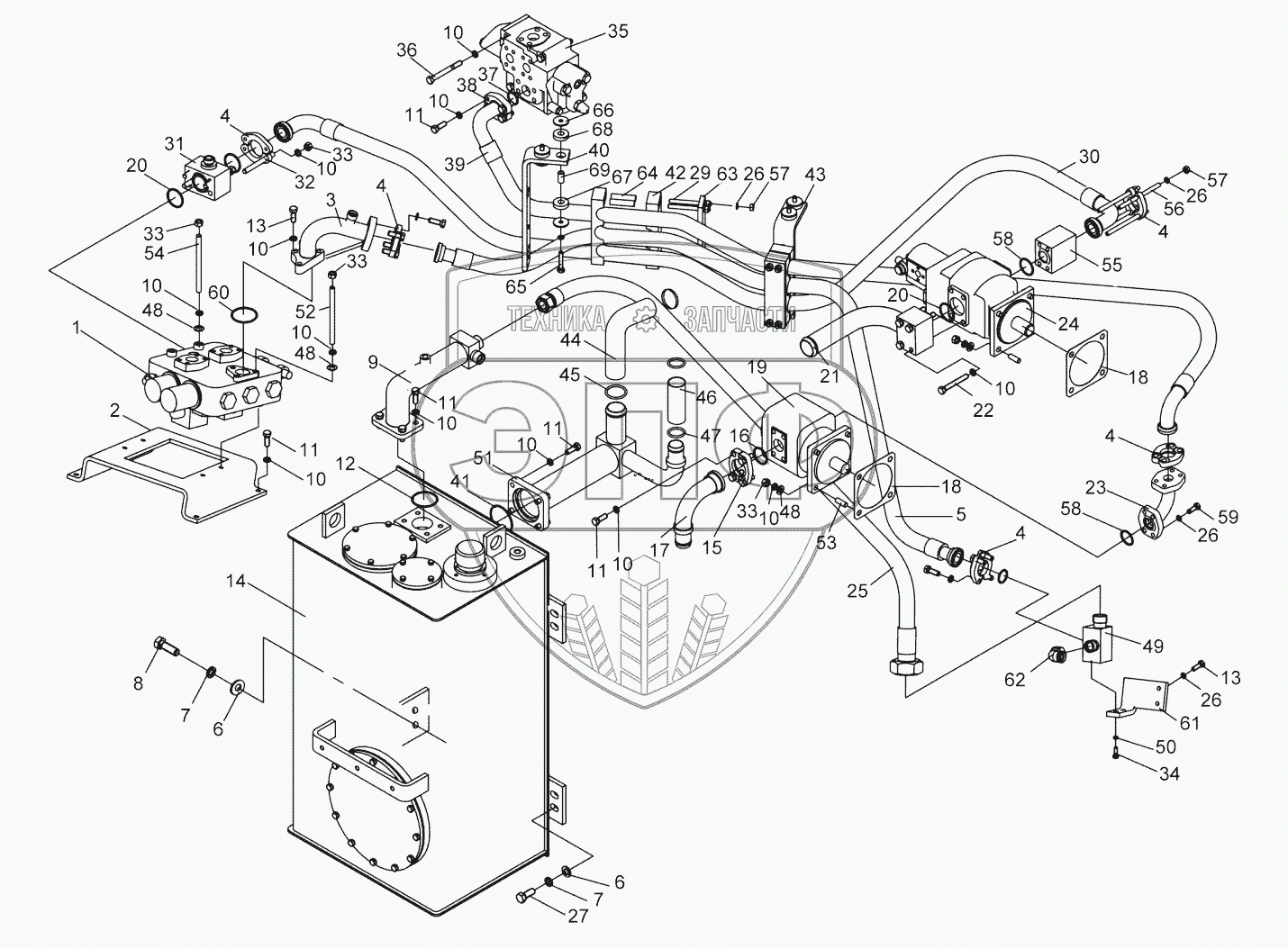

Каталог запасных частей к технике: XCMG 500KN, 500KSN. Рабочая гидросистема LW500KN
1
2
3
4
4
4
4
4
5
6
6
7
7
8
9
10
10
10
10
10
10
10
10
10
10
10
10
11
11
11
11
11
12
13
13
14
15
16
17
18
18
19
20
20
21
22
23
24
25
26
26
26
26
27
29
30
31
32
33
33
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
48
48
49
50
51
52
53
54
55
56
57
57
58
58
59
60
61
62
63
64
65
66
67
68
69
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 251800152 | Распределительный клапан | Нет на складе | |
| 2 | 252906924 | Упорная планка | Нет на складе | |
| 3 | 252907065 | Стальная трубка | Нет на складе | |
| 4 | 803164828 | Блок фланцев | Нет на складе | |
| 5 | 252900535 | Гибкий рукав в сборе | Нет на складе | |
| 6 | 805300111 | Шайба 16 | Нет на складе | |
| 7 | 805300011 | Шайба 16 | Нет на складе | |
| 8 | 805000051 | Болт M16x40 | Нет на складе | |
| 9 | 252907204 | Стальная трубка | Нет на складе | |
| 10 | 805300018 | Шайба 12 | Нет на складе | |
| 11 | 805000048 | Болт M12x35 | Нет на складе | |
| 12 | 803164126 | O-ring | Нет на складе | |
| 13 | 805000029 | Болт M10x40 | Нет на складе | |
| 14 | 252907101 | Гидробак | Нет на складе | |
| 15 | 803164240 | Фланец типа отделения | Нет на складе | |
| 16 | 801100180 | O-ring | Нет на складе | |
| 17 | 251805691 | Стальная труба для всасывания | Нет на складе | |
| 18 | 252100847 | Уплотнительная прокладка | Нет на складе | |
| 19 | 803004104 | Поворотный клапан | Нет на складе | |
| 20 | 801100049 | О-образное кольцо | Нет на складе | |
| 21 | 251805755 | Стальная труба для всасывания | Нет на складе | |
| 22 | 805000263 | Болт | Нет на складе | |
| 23 | 252900992 | Стальная трубка | Нет на складе | |
| 24 | 803013093 | Рабочий насос | Нет на складе | |
| 25 | 252904451 | Гибкий рукав в сборе | Нет на складе | |
| 26 | 805300014 | Шайба 10 | Нет на складе | |
| 27 | 805000026 | Болт M16x45 | Нет на складе | |
| 29 | 805002242 | Шпилька | Нет на складе | |
| 30 | 252900536 | Гибкий рукав в сборе | Нет на складе | |
| 31 | 252907067 | Блок соединений | Нет на складе | |
| 32 | 805002243 | Шпилька | Нет на складе | |
| 33 | 805200049 | Гайка М12 | Нет на складе | |
| 34 | 805000017 | Болт М8х25 | Нет на складе | |
| 35 | 252300148 | Увеличительный клапан расхода типа преимущества | Нет на складе | |
| 36 | 805000403 | Bolt | Нет на складе | |
| 37 | 803192287 | О-образное кольцо | Нет на складе | |
| 38 | 803198806 | Фланец типа отделения | Нет на складе | |
| 39 | 252900991 | Гибкий рукав в сборе | Нет на складе | |
| 40 | 252904234 | Упорная планка | Нет на складе | |
| 41 | 801100269 | O-ring | Нет на складе | |
| 42 | 252900264 | Резиновая зажимная планка | Нет на складе | |
| 43 | 252900284 | Упорная планка в сборе | Нет на складе | |
| 44 | 803163991 | Резиновая труба | Нет на складе | |
| 45 | 801902714 | Хомут из нержавейки | Нет на складе | |
| 46 | 803163992 | Резиновая труба, В38х210 | Нет на складе | |
| 47 | 801902712 | Хомут из нержавейки 38-57 | Нет на складе | |
| 48 | 805300020 | Шайба 12 | Нет на складе | |
| 49 | 252904452 | Блок соединений | Нет на складе | |
| 50 | 805300010 | Шайба 8 | Нет на складе | |
| 51 | 252907103 | Стальная трубка | Нет на складе | |
| 52 | 805001938 | Болт | Нет на складе | |
| 53 | 805002233 | Шпилька М12х35 | Нет на складе | |
| 54 | 805000300 | Шпилька | Нет на складе | |
| 55 | 252900469 | Соединительный блок | Нет на складе | |
| 56 | 805002864 | Шпилька | Нет на складе | |
| 57 | 805200048 | Гайка М10 | Нет на складе | |
| 58 | 801100148 | О-образное уплотнительное кольцо | Нет на складе | |
| 59 | 805000043 | Болт М10х30 | Нет на складе | |
| 60 | 801100067 | О-образное уплотнительное кольцо | Нет на складе | |
| 61 | 252904453 | Упорная планка | Нет на складе | |
| 62 | 803163638 | Отвод | Нет на складе | |
| 63 | 252904235 | Зажимная планка | Нет на складе | |
| 64 | 252900265 | Стойка | Нет на складе | |
| 65 | 805000100 | Screw | Нет на складе | |
| 66 | 252900280 | Нажимная планка | Нет на складе | |
| 67 | 252900281 | Резиновая прокладка | Нет на складе | |
| 68 | 252900282 | Резиновая прокладка | Нет на складе | |
| 69 | 252900283 | Стойка | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
