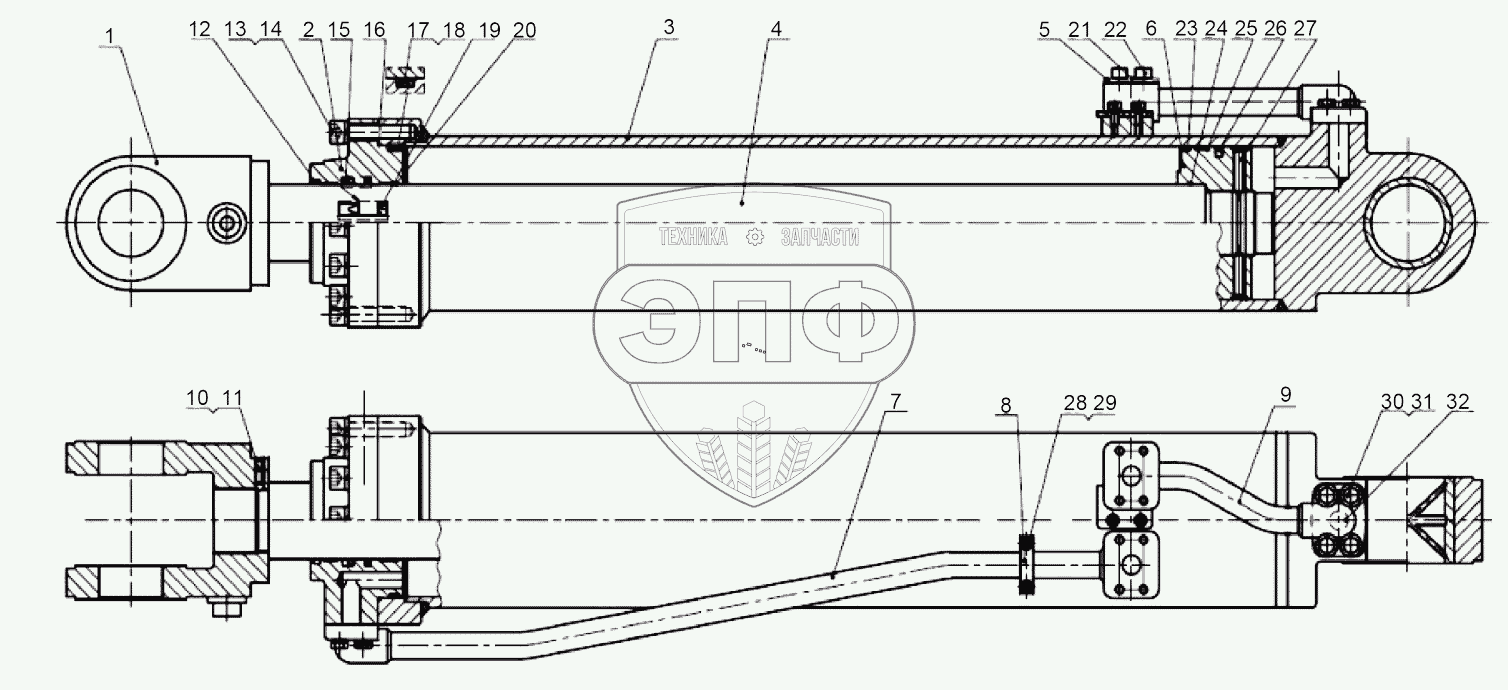

Каталог запасных частей к технике: XCMG 500KN, 500KSN. Маслоцилиндр правой стрелы(803013064) LW500KN
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 803044616 | Клоц | Нет на складе | |
| 2 | 803044613 | Направляющая втулка | Нет на складе | |
| 3 | 803044617 | Цилиндр | Нет на складе | |
| 4 | 803044614 | Поршневой шток | Нет на складе | |
| 5 | 803044678 | Перекрышка | Нет на складе | |
| 6 | 803044615 | Поршень | Нет на складе | |
| 7 | 803044618 | Блок №1 маслопровода | Нет на складе | |
| 8 | 803044684 | Крышка упорной планки | Нет на складе | |
| 9 | 803044619 | Блок №2 маслопровода | Нет на складе | |
| 10 | 805104565 | Винт | Нет на складе | |
| 11 | 800513939 | Стальной шар | Нет на складе | |
| 12 | 803044698 | Пылезащитное кольцо | Нет на складе | |
| 13 | 805100451 | Болт | Нет на складе | |
| 14 | 805300011 | Шайба 16 | Нет на складе | |
| 15 | 803195764 | Штоковое уплотнение | Нет на складе | |
| 16 | 803195354 | О-образное кольцо | Нет на складе | |
| 17 | 803176194 | О-образное кольцо | Нет на складе | |
| 18 | 803044709 | Борткольцо | Нет на складе | |
| 19 | 803044710 | Уплотнение RB | Нет на складе | |
| 20 | 803044711 | Support ring | Нет на складе | |
| 21 | 803044712 | Защитная пробка | Нет на складе | |
| 22 | 805104269 | Винт с шестигранной головкой | Нет на складе | |
| 23 | 803044713 | Кольцо накопления грязи | Нет на складе | |
| 24 | 803164050 | О-образное кольцо | Нет на складе | |
| 25 | 803044714 | Упорное кольцо для отверстия | Нет на складе | |
| 26 | 803044717 | Кольцо 0К | Нет на складе | |
| 27 | 805135710 | Винт | Нет на складе | |
| 28 | 805105181 | Винт с шестигранной головкой | Нет на складе | |
| 29 | 805302894 | Washer | Нет на складе | |
| 30 | 805100147 | Bolt | Нет на складе | |
| 31 | 805302888 | Шайба | Нет на складе | |
| 32 | 803044704 | О-образное кольцо | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
