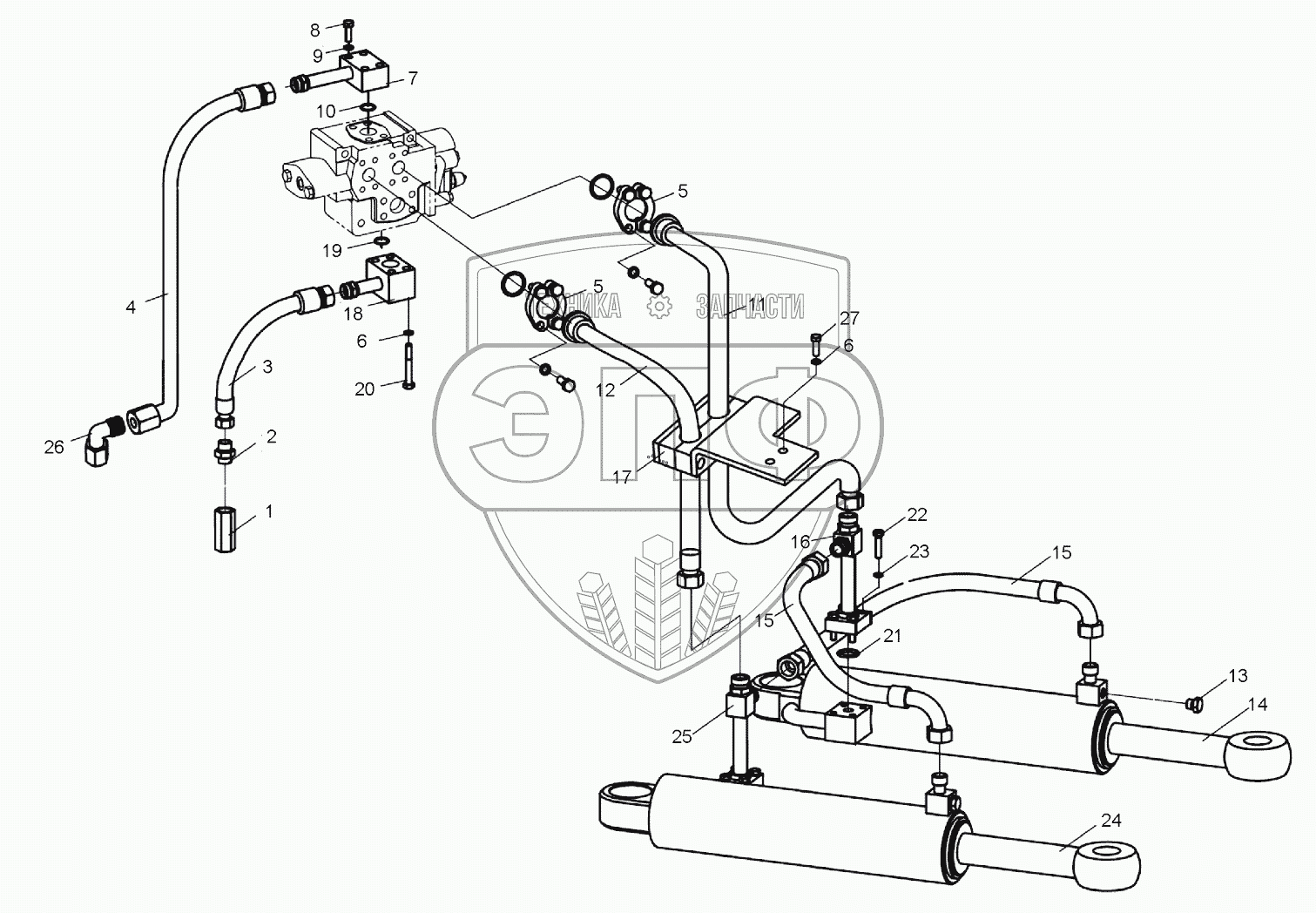

Каталог запасных частей к технике: XCMG 500KN, 500KSN. Гидросистема поворота (252907097) LW500KSN
1
2
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 803073807 | Односторонний клапан | Нет на складе | |
| 2 | 803164756 | Соединение | Нет на складе | |
| 3 | 252907104 | Гибкий рукав в сборе | Нет на складе | |
| 4 | 252907105 | Гибкий рукав в сборе | Нет на складе | |
| 5 | 803164234 | Блок фланцев | Нет на складе | |
| 6 | 805300014 | Шайба 10 | Нет на складе | |
| 7 | 252907106 | Блок возвратного масла | Нет на складе | |
| 8 | 805000064 | Болт | Нет на складе | |
| 9 | 805300018 | Шайба 12 | Нет на складе | |
| 10 | 801100148 | О-образное уплотнительное кольцо | Нет на складе | |
| 11 | 252907218 | Гибкий рукав в сборе | Нет на складе | |
| 12 | 252900767 | Гибкий рукав в сборе | Нет на складе | |
| 13 | 803166449 | Заглушка | Нет на складе | |
| 14 | 803004323 | Поворотный цилиндр направо | Нет на складе | |
| 15 | 252900268 | Гибкий рукав в сборе | Нет на складе | |
| 16 | 252900269 | Соединение тройника | Нет на складе | |
| 17 | 252907216 | Блок трубных хомутов | Нет на складе | |
| 18 | 252907109 | Блок соединений | Нет на складе | |
| 19 | 801100068 | О-образное кольцо 32.5x3.55G | Нет на складе | |
| 20 | 805001918 | Болт | Нет на складе | |
| 21 | 801100120 | О-образное кольцо 25x3.55G | Нет на складе | |
| 22 | 805000089 | Bolt | Нет на складе | |
| 23 | 805300010 | Шайба 8 | Нет на складе | |
| 24 | 803004324 | Левый поворотный цилиндр | Нет на складе | |
| 25 | 252903955 | Соединение тройника | Нет на складе | |
| 26 | 803163638 | Отвод | Нет на складе | |
| 27 | 805000043 | Болт М10х30 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
