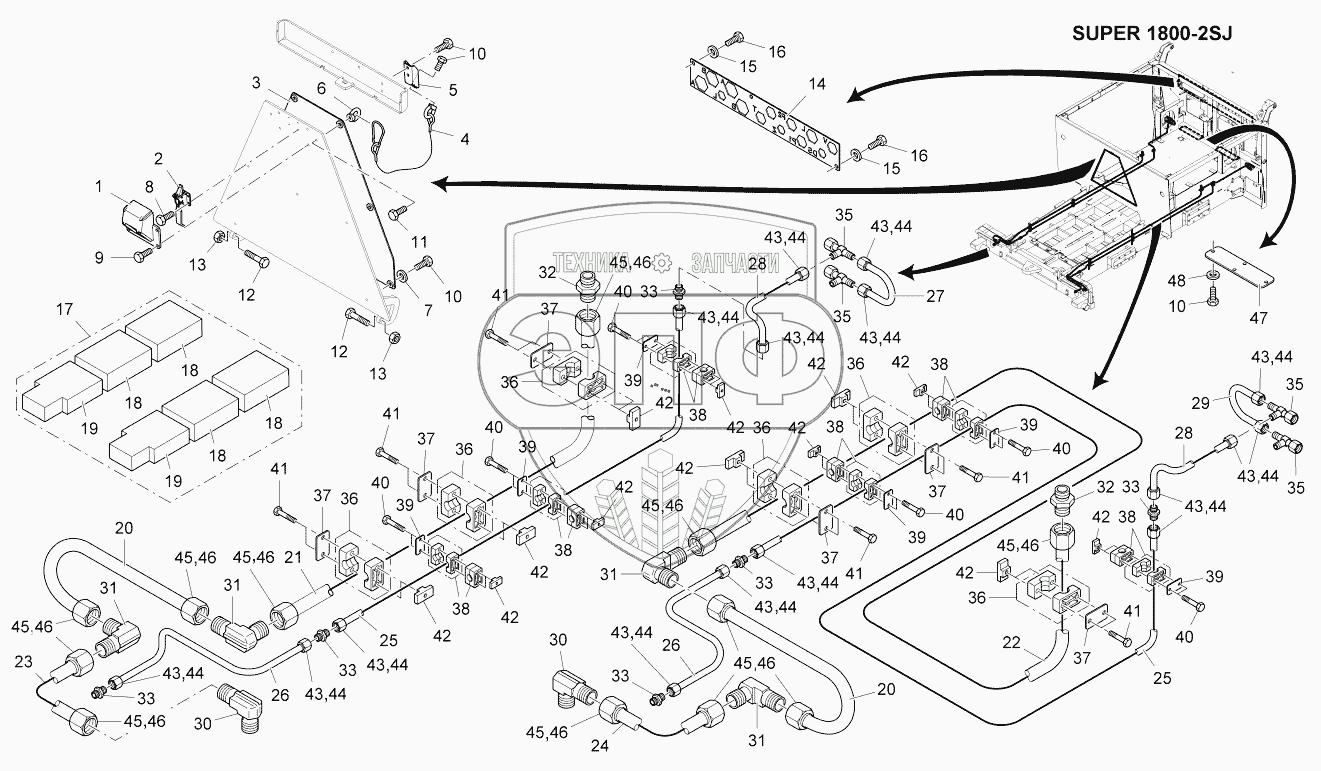

Каталог запасных частей к технике: VOGELE SUPER 1800-2SJ. CHASSIS
1
2
3
4
5
6
7
8
9
10
10
10
11
12
12
13
13
14
15
15
16
16
17
18
18
18
18
19
19
20
20
21
22
23
24
25
25
26
26
27
28
28
29
30
30
31
31
31
31
32
32
33
33
33
33
33
33
35
35
35
35
36
36
36
36
36
36
37
37
37
37
37
37
38
38
38
38
38
38
39
39
39
39
39
39
40
40
40
40
40
40
41
41
41
41
41
41
42
42
42
42
42
42
42
42
42
42
42
42
43
43
43
43
43
43
43
43
43
43
43
43
43
43
44
44
44
44
44
44
44
44
44
44
44
44
44
44
45
45
45
45
45
45
45
45
45
46
46
46
46
46
46
46
46
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4602425796 | SHEET | Нет на складе | |
| 2 | 4618382091 | CLOSURE | Нет на складе | |
| 3 | 4602453785 | TREAD PLATE | Нет на складе | |
| 4 | 2012514 | WIRE ROPE | Нет на складе | |
| 5 | 2011598 | SHEET | Нет на складе | |
| 6 | 2012064 | NUT | Нет на складе | |
| 7 | 9500100125 | WASHER | Нет на складе | |
| 8 | 9506160933 | SCREW | Нет на складе | |
| 9 | 9510180933 | SCREW | Нет на складе | |
| 10 | 9510200933 | SCREW | Нет на складе | |
| 11 | 9510300933 | SCREW | Нет на складе | |
| 12 | 9516390931 | SCREW | Нет на складе | |
| 13 | 9500160439 | NUT | Нет на складе | |
| 14 | 4602427706 | SHEET | Нет на складе | |
| 15 | 9500100125 | WASHER | Нет на складе | |
| 16 | 9510160933 | SCREW | Нет на складе | |
| 17 | 2006681 | ADDITIONAL WEIGHTS | Нет на складе | |
| 18 | 2005833 | ADDITIONAL WEIGHT | Нет на складе | |
| 19 | 2005835 | ADDITIONAL WEIGHT | Нет на складе | |
| 20 | 2087742 | CLAMPING HALF PAIR | Нет на складе | |
| 21 | 2087745 | COVER PLATE | Нет на складе | |
| 22 | 2087753 | CLAMPING HALF PAIR | Нет на складе | |
| 23 | 2087755 | COVER PLATE | Нет на складе | |
| 24 | 2087754 | SCREW | Нет на складе | |
| 25 | 2087759 | SCREW | Нет на складе | |
| 26 | 2087768 | NUT | Нет на складе | |
| 27 | 2087769 | UNION NUT | Нет на складе | |
| 28 | 2087770 | CUTTING RING | Нет на складе | |
| 29 | 2087772 | UNION NUT | Нет на складе | |
| 30 | 9627280057 | CUTTING RING | Нет на складе | |
| 31 | 9522803905 | SCREW | Нет на складе | |
| 32 | 9522803902 | SCREW | Нет на складе | |
| 33 | 9521203902 | SCREW | Нет на складе | |
| 35 | 9629120057 | SCREW CONNECTION | Нет на складе | |
| 36 | 9650280185 | CLAMPING HALF PAIR | Нет на складе | |
| 37 | 9680040185 | COVER PLATE | Нет на складе | |
| 38 | 9650120185 | CLAMPING HALF PAIR | Нет на складе | |
| 39 | 9680010185 | TOP COVER | Нет на складе | |
| 40 | 9506350931 | SCREW | Нет на складе | |
| 41 | 9506330933 | SCREW | Нет на складе | |
| 42 | 9695010185 | NUT | Нет на складе | |
| 43 | 9628120058 | UNION NUT | Нет на складе | |
| 44 | 9604120057 | CUTTING RING | Нет на складе | |
| 45 | 9628280058 | UNION NUT | Нет на складе | |
| 46 | 9604280057 | CUTTING RING | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
