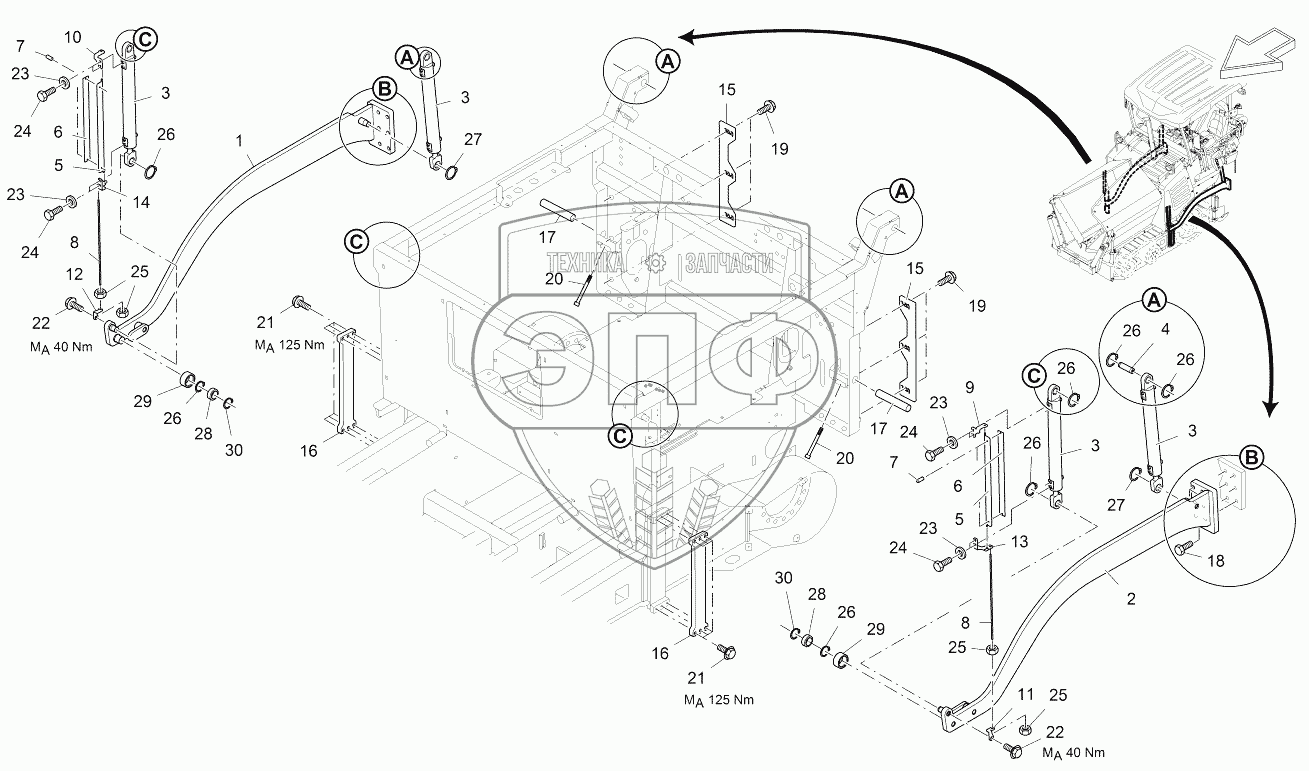

Каталог запасных частей к технике: VOGELE SUPER 1300-3. LEVELLING SPARS
1
2
3
3
3
3
4
5
5
6
6
7
7
8
8
9
10
11
12
13
14
15
15
16
16
17
17
18
19
19
20
20
21
21
22
22
23
23
23
23
24
24
24
24
25
25
25
26
26
26
26
26
26
26
27
27
28
28
29
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 2266081 | SPAR RIGHT | Нет на складе | |
| 2 | 2266040 | SPAR LEFT | Нет на складе | |
| 3 | 2046682 | HYD CYLINDER | Нет на складе | |
| 4 | 2046709 | BOLT | Нет на складе | |
| 5 | 2046659 | METAL PLATE | Нет на складе | |
| 6 | 2046677 | LEVELLING UNIT MECAN.SCALE | Нет на складе | |
| 7 | 9604100083 | RIVET | Нет на складе | |
| 8 | 2046657 | ROD STEEL | Нет на складе | |
| 9 | 2046633 | PLATE, LEFT SIDE | Нет на складе | |
| 10 | 2046628 | PLATE, RIGHT SIDE | Нет на складе | |
| 11 | 2319059 | HOLDER LEFT | Нет на складе | |
| 12 | 2319064 | HOLDER RIGHT | Нет на складе | |
| 13 | 2319042 | HOLDER LEFT | Нет на складе | |
| 14 | 2319051 | HOLDER RIGHT | Нет на складе | |
| 15 | 2046586 | GUIDANCE | Нет на складе | |
| 16 | 2268160 | METAL PLATE | Нет на складе | |
| 17 | 2020710 | BOLT | Нет на складе | |
| 18 | 9516360933 | SCREW | Нет на складе | |
| 19 | 9212306921 | SCREW | Нет на складе | |
| 20 | 9510440912 | SCREW | Нет на складе | |
| 21 | 2000311 | SCREW | Нет на складе | |
| 22 | 2000541 | SCREW | Нет на складе | |
| 23 | 9500060125 | WASHER | Нет на складе | |
| 24 | 9506120933 | SCREW | Нет на складе | |
| 25 | 9500060934 | NUT | Нет на складе | |
| 26 | 9500250471 | SEEGER CIRCLIP RING | Нет на складе | |
| 27 | 9500350471 | SEEGER CIRCLIP RING | Нет на складе | |
| 28 | 9616350218 | ROD END BALL JOINT | Нет на складе | |
| 29 | 2065417 | TRACK ROLLER | Нет на складе | |
| 30 | 9500550472 | SEEGER CIRCLIP RING | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
