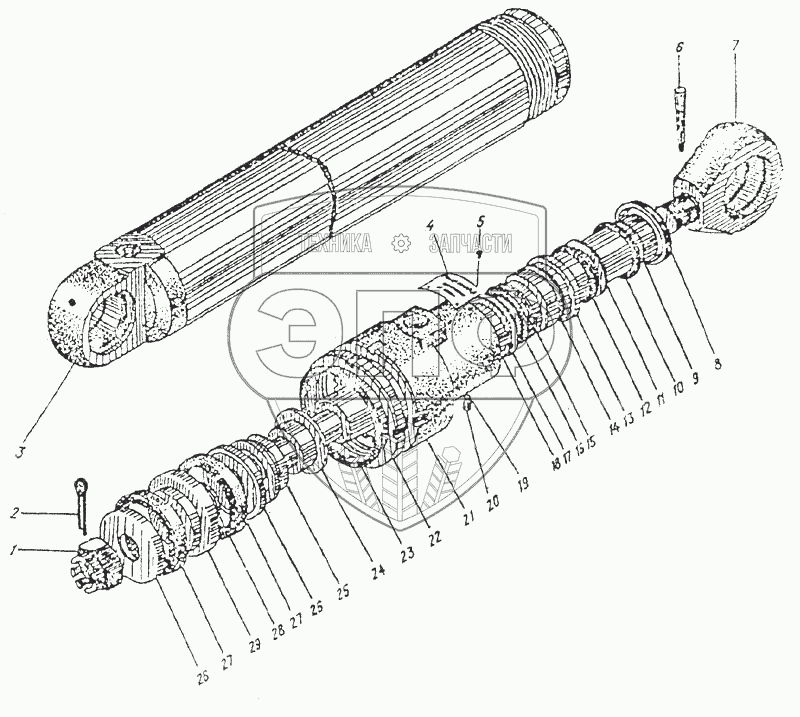

Каталог запасных частей к технике: ТВЭКС ЭО-3326. Гидроцилиндр
1
1
2
2
3
3
3
4
4
4
5
6
7
7
8
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
23
24
24
25
26
26
26
27
27
27
28
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | У4.560.097.004А | Гайка | Нет на складе | |
| 1 | У4.560.086.013 | Гайка | Нет на складе | |
| 2 | 70600.15002 | Шплинт | Нет на складе | |
| 2 | 70680.15007 | Шплинт 8х70 | Нет на складе | |
| 3 | У4.560.082.100 | Цилиндр | Нет на складе | |
| 3 | У4.560.092.110 | Цилиндр | Нет на складе | |
| 3 | У4.560.092.120 | Цилиндр | Нет на складе | |
| 4 | У4.560.087.003 | Пластинка | Нет на складе | |
| 4 | У4.560.097.004 | Пластинка | Нет на складе | |
| 4 | У4.560.097.002 | Пластинка | Нет на складе | |
| 5 | 70600.15003 | Заклёпка | Нет на складе | |
| 6 | У4.560.087.002 | Штифт | Нет на складе | |
| 7 | У4.550.097.001 | Проушина | Нет на складе | |
| 7 | У4.560.087.001 | Проушина | Нет на складе | |
| 8 | У4.560.086.006 | Гайка грязесъемника | Нет на складе | |
| 9 | У4.560.086.200 | Шток | Нет на складе | |
| 9 | У4.550.096.220 | Шток | Нет на складе | |
| 9 | У4.560.096.230 | Шток | Нет на складе | |
| 10 | У4.550.086.012 | Грязесьемник | Нет на складе | |
| 11 | У4.560.086.005 | Шайба защитная | Нет на складе | |
| 12 | 70010.14021 | Кольцо | Нет на складе | |
| 13 | У4.560.086.004 | Втулка | Нет на складе | |
| 14 | 70010.04015 | Кольцо | Нет на складе | |
| 15 | У4.550.086.003 | Шайба защитная | Нет на складе | |
| 16 | 70020.00007 | Манжета | Нет на складе | |
| 17 | У4.560.086.002 | Манжетодержатель | Нет на складе | |
| 18 | У4.560.087.004 | Кольцо стопорное | Нет на складе | |
| 19 | УА. 560.041.013 | Прокладка | Нет на складе | |
| 20 | 70310.25203 | Винт М8х1.2х10 | Нет на складе | |
| 21 | У4.560.086.001 | Крышка сквозная | Нет на складе | |
| 21 | У4.560.096.001 | Крышка сквозная | Нет на складе | |
| 22 | У4. 560.087.006 | Гайка | Нет на складе | |
| 22 | У4.560.091.001 | Гайка | Нет на складе | |
| 23 | 70010.14024 | Кольцо | Нет на складе | |
| 23 | 70010.14025 | Кольцо | Нет на складе | |
| 24 | У4.560.086.009 | Втулка демпфера | Нет на складе | |
| 24 | У4.560.096.003 | Втулка демпфера | Нет на складе | |
| 25 | У4.560.086.011 | Демпфер | Нет на складе | |
| 26 | У4.560.087.007 | Упор | Нет на складе | |
| 26 | У4.560.091.008 | Упор | Нет на складе | |
| 27 | 70020.00009 | Манжета | Нет на складе | |
| 27 | 70020.00010 | Манжета | Нет на складе | |
| 28 | 70010.14013 | Кольцо | Нет на складе | |
| 28 | 70010.04007 | Кольцо | Нет на складе | |
| 29 | У4.560.082.150 | Поршень | Нет на складе | |
| 29 | У4.560.092.150 | Поршень | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
