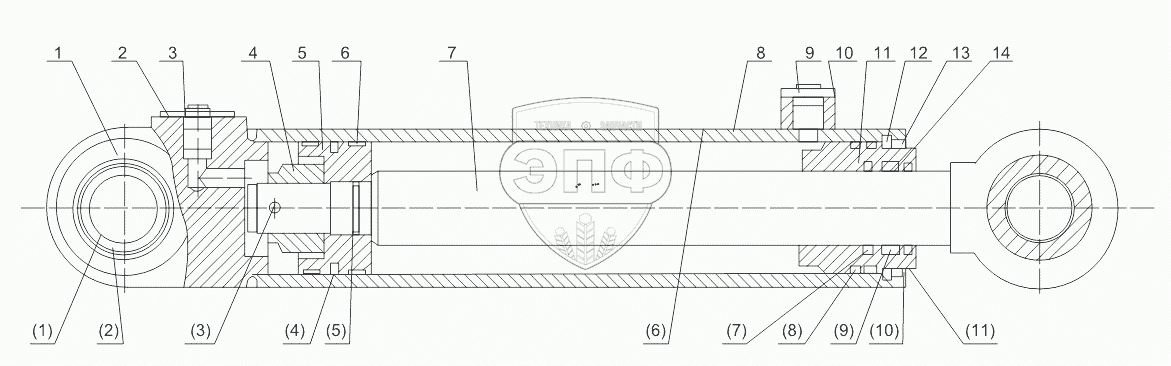

Каталог запасных частей к технике: Shantui SL-50W. STEERING CYLINDER (370901)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(11)
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| DG958-05200 | DG958-05200 | Steering cylinder | Нет на складе | |
| 1 | ZL50QD.30.1 | Cylinder assembly | Нет на складе | |
| 2 | ZL50QD.30-8 | Bottom port rubber pad | Нет на складе | |
| 3 | ZL50QD.30-7 | Bottom port protection plugs | Нет на складе | |
| 4 | ZL50QD.30-10A | Slotted nuts | Нет на складе | |
| 5 | ZL50QD.30-2A | Piston | Нет на складе | |
| 6 | ZL50QD.30-6 | Support ring | Нет на складе | |
| 7 | ZL50QD.30.2A | Piston rod | Нет на складе | |
| 8 | ZL50DG2.30-1 | Nameplate | Нет на складе | |
| 9 | ZL50QD.30-11 | Cylinder port protection plugs | Нет на складе | |
| 10 | ZL50QD.30-10 | Cylinder port rubber pad | Нет на складе | |
| 11 | ZL50QD.30-3A | Guide sleeve | Нет на складе | |
| 12 | ZL50QD.30-5 | Card key | Нет на складе | |
| 13 | ZL50QD.30-4 | Retaining ring | Нет на складе | |
| 14 | ZL50QD.30-9 | Retaining ring | Нет на складе | |
| (1) | GB304.5 | Joint bearing | Нет на складе | |
| (2) | GB893.1 | Circlip | Нет на складе | |
| (3) | GB91 | Cotter pin | Нет на складе | |
| (4) | 100x84.5x6.3 | Grameen circle | Нет на складе | |
| (5) | GB1235 | O-ring | Нет на складе | |
| (6) | GB867 | Rivet | Нет на складе | |
| (7) | 55x70.1x6.3 | Lancaster letters | Нет на складе | |
| (8) | GB1235 | O-ring | Нет на складе | |
| (9) | B35070P5008 | Ky ring | Нет на складе | |
| (10) | 55x68.6x6/3.5 | Dudt ring | Нет на складе | |
| (11) | GB894.1 | Collar | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
