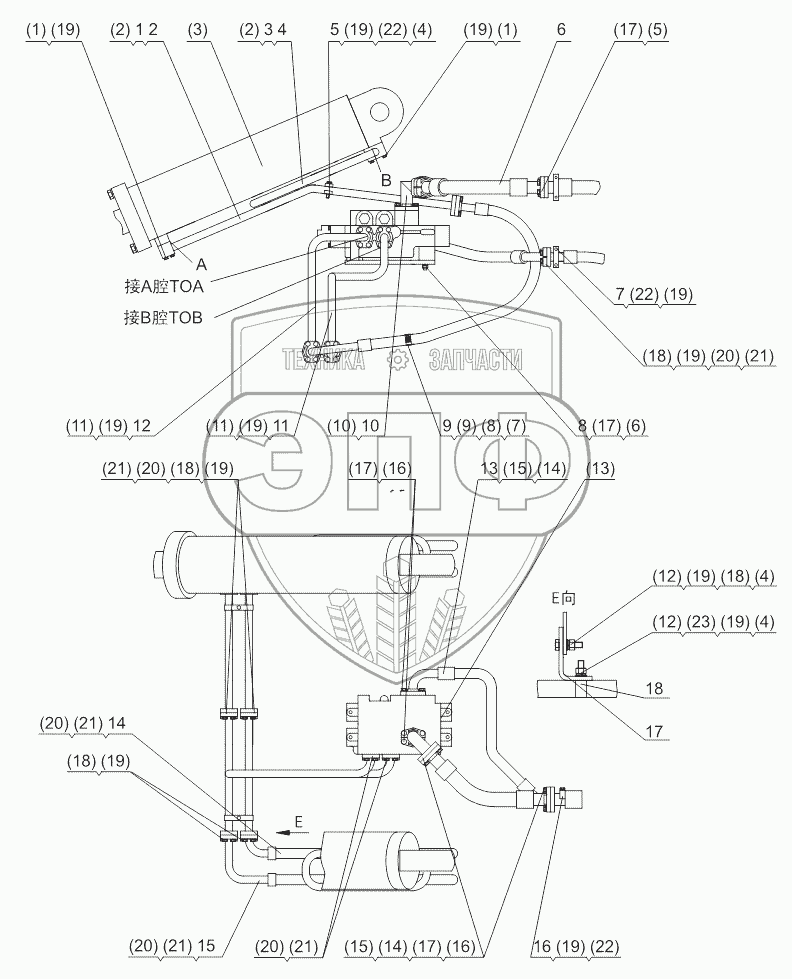

Каталог запасных частей к технике: Shantui SL-50W. LIFTING CYLINDER PIPING (PILOT)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
(1)
(1)
(2)
(2)
(3)
(3)
(4)
(4)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(11)
(11)
(12)
(12)
(13)
(13)
(14)
(14)
(15)
(15)
(16)
(16)
(17)
(17)
(17)
(17)
(18)
(18)
(18)
(18)
(19)
(19)
(19)
(19)
(19)
(19)
(19)
(19)
(19)
(19)
(19)
(19)
(20)
(20)
(20)
(20)
(20)
(21)
(21)
(21)
(21)
(21)
(22)
(22)
(22)
(23)
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ZL50G2-06046 | Joint, lifting cylinder small cavity | Нет на складе | |
| 2 | ZL50G2-06045 | Joint, lifting cylinder small cavity | Нет на складе | |
| 3 | ZL50G2-06049B | Joint, lifting cylinder | Нет на складе | |
| 4 | ZL50G2-06048B | Joint, lifting cylinder | Нет на складе | |
| 5 | ZL50G2-06054 | Tube clip | Нет на складе | |
| 6 | ZL50G2-06030 | Return nozzle II,work valve | Нет на складе | |
| 7 | ZL50G2-06027B | Tube clip | Нет на складе | |
| 8 | ZL50G2-06031 | Lead screw | Нет на складе | |
| 9 | ZL50G2-06047B | Tube clip | Нет на складе | |
| 10 | ZL50G2-06032 | Oil return joint,work valve | Нет на складе | |
| 11 | ZL50G2-06034 | Joint,work valve large cavity | Нет на складе | |
| 12 | ZL50G2-06035 | Joint,work valve small cavity | Нет на складе | |
| 13 | ZL50G2-06029 | Oil-in tube,work valve | Нет на складе | |
| 14 | ZL50G2-06041 | Tube, lifting cylinder | Нет на складе | |
| 15 | ZL50G2-06042 | Tube,lifting cylinder small cavity | Нет на складе | |
| 16 | ZL50G2-06024B | Tube clip | Нет на складе | |
| 17 | ZL50FIII-06042 | Connect board | Нет на складе | |
| 18 | ZL50G2-06050A | Tube clip | Нет на складе | |
| (1) | GB5783 | Bolt | Нет на складе | |
| (2) | GB3452.2 | O-ring | Нет на складе | |
| (3) | DG958-06600 | Lifting cylinder | Нет на складе | |
| (3) | DG958-J06600 | Lifting cylinder | Нет на складе | |
| (4) | GB6170 | Nut | Нет на складе | |
| (5) | GB5783 | Bolt | Нет на складе | |
| (6) | GB898 | Double-screw bolt | Нет на складе | |
| (7) | GB5781 | Bolt | Нет на складе | |
| (8) | GB6170 | Nut | Нет на складе | |
| (9) | GB93 | Washer | Нет на складе | |
| (10) | GB3452.2 | O-ring | Нет на складе | |
| (11) | GB5783 | Bolt | Нет на складе | |
| (12) | GB9510 | Washer | Нет на складе | |
| (13) | D32.2 | Hydraulic control multiple unit valve | Нет на складе | |
| (13) | YDF32.2 | Hydraulic control multiple unit valve | Нет на складе | |
| (14) | 51H-24 | Flange | Нет на складе | |
| (15) | GB3452.2 | O-ring | Нет на складе | |
| (16) | GB5783 | Bolt | Нет на складе | |
| (17) | GB93 | Washer | Нет на складе | |
| (18) | GB5783 | Bolt | Нет на складе | |
| (19) | GB9310 | Spring washer | Нет на складе | |
| (20) | GB3452.2 | O-ring | Нет на складе | |
| (21) | 51H-20 | Flange | Нет на складе | |
| (22) | GB5780 | Bolt | Нет на складе | |
| (23) | GB5783 | Bolt | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
