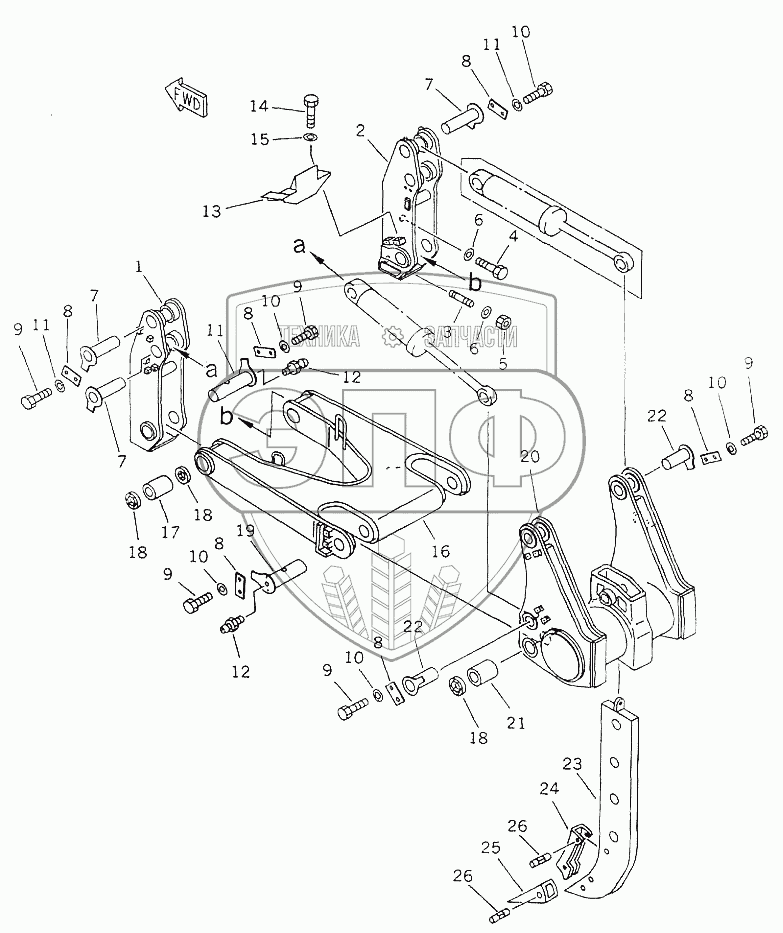

Каталог запасных частей к технике: Shantui SD42-3. SINGLE SHANK RIPPER
1
2
3
4
5
6
6
7
7
7
8
8
8
8
8
8
9
9
9
9
9
10
10
10
10
10
11
11
11
12
12
13
14
15
16
17
18
18
18
19
20
21
22
22
23
24
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 31Y-89-03000 | Bracket, l.h. | Нет на складе | |
| 2 | 31Y-89-04000 | Bracket, r.h. | Нет на складе | |
| 3 | 31Y-89-00002 | Stud | Нет на складе | |
| 4 | 01018-33995 | Bolt | Нет на складе | |
| 5 | 31Y-89-00004 | Nut | Нет на складе | |
| 6 | 31Y-89-00003 | Washer | Нет на складе | |
| 7 | 31Y-89-02000 | Pin | Нет на складе | |
| 8 | 31Y-89-00001 | Plate | Нет на складе | |
| 9 | 01010-32045 | Болт | Нет на складе | |
| 10 | 01643-32060 | Шайба | Нет на складе | |
| 11 | 31Y-89-08000 | Pin | Нет на складе | |
| 12 | 07020-01021 | Масленка | Нет на складе | |
| 13 | 31Y-89-10000 | Guard | Нет на складе | |
| 14 | 01010-31645 | Болт | Нет на складе | |
| 15 | 01643-31645 | Шайба | Нет на складе | |
| 16 | 31Y-89-09000 | Arm assу | Нет на складе | |
| 17 | 31 Y-89-09000 | Bushing | Нет на складе | |
| 18 | 31Y-89-00006 | Seal, dust | Нет на складе | |
| 19 | 31Y-89-06000 | Pin | Нет на складе | |
| 20 | 31Y-89-05000 | Beam assу | Нет на складе | |
| 21 | 31Y-89-00005 | Bushing | Нет на складе | |
| 22 | 31Y-89-01000 | Pin | Нет на складе | |
| 23 | 31Y-89-07000 | Shank | Нет на складе | |
| 24 | 31Y-89-00007 | Protector | Нет на складе | |
| 25 | 31Y-89-00008 | Point | Нет на складе | |
| 26 | 175-78-21740 | bushing, pin | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
