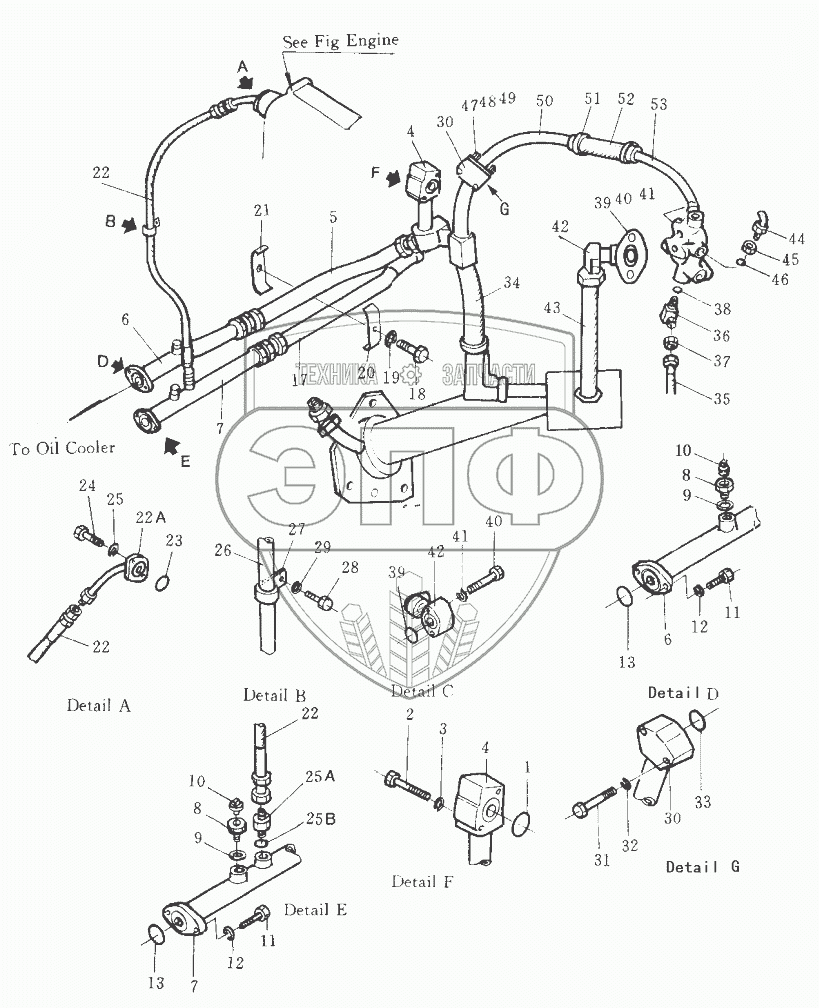

Каталог запасных частей к технике: Shantui SD32. TORQUE CONVERTER PIPING SYSTEM
1
2
3
4
4
5
6
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
17
18
19
20
21
22
22
22
22A
23
24
25
25A
25B
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
39
40
40
41
41
42
42
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 07000-03042 | Кольцо | Нет на складе | |
| 2 | 01010-51070 | Болт | Нет на складе | |
| 3 | 01602-21030 | Шайба | Нет на складе | |
| 4 | 175-49-C1160 | tube | Нет на складе | |
| 5 | 07100-21406 | hose | Нет на складе | |
| 6 | 175-49-C1180 | tube | Нет на складе | |
| 7 | 175-49-C1190 | tube | Нет на складе | |
| 8 | 154-19-17122 | plug | Нет на складе | |
| 9 | 07005-01612 | Gasket | Нет на складе | |
| 10 | 07042-10108 | plug | Нет на складе | |
| 11 | 01010-51040 | Болт | Нет на складе | |
| 12 | 01602-21030 | Шайба | Нет на складе | |
| 13 | 07000-03042 | Кольцо | Нет на складе | |
| 17 | 07100-21406 | hose | Нет на складе | |
| 18 | 01010-51050 | Болт | Нет на складе | |
| 19 | 01602-21030 | Шайба | Нет на складе | |
| 20 | 175-61-14760 | clamp | Нет на складе | |
| 21 | 175-61-14770 | clamp | Нет на складе | |
| 22 | 07102-20406 | hose | Нет на складе | |
| 22A | 175-49-C1210 | tube | Нет на складе | |
| 23 | 07000-03028 | Кольцо | Нет на складе | |
| 24 | 01010-51030 | Болт | Нет на складе | |
| 25 | 01602-21030 | Шайба | Нет на складе | |
| 25A | 07230-10422 | nipple | Нет на складе | |
| 25B | 07002-02034 | Кольцо | Нет на складе | |
| 26 | 150-04-12320 | tube | Нет на складе | |
| 27 | 154-04-12420 | clamp | Нет на складе | |
| 28 | 01010-51220 | Болт | Нет на складе | |
| 29 | 01602-21236 | Рессорная шайба | Нет на складе | |
| 30 | 175-49-C1221 | tube | Нет на складе | |
| 31 | 01010-51075 | Болт | Нет на складе | |
| 32 | 01602-21236 | Рессорная шайба | Нет на складе | |
| 33 | 07000-03040 | Кольцо круглого сечения | Нет на складе | |
| 34 | 07102-20603 | hose | Нет на складе | |
| 35 | 07102-21004 | hose | Нет на складе | |
| 36 | 07232-11034 | nipple | Нет на складе | |
| 37 | 07239-13320 | nut | Нет на складе | |
| 38 | 07002-03334 | O-ring | Нет на складе | |
| 39 | 07000-03028 | Кольцо | Нет на складе | |
| 40 | 01010-51055 | Болт | Нет на складе | |
| 41 | 01602-21030 | Шайба | Нет на складе | |
| 42 | 175-49-21483 | tube | Нет на складе | |
| 43 | 07102-20403 | Трос | Нет на складе | |
| 44 | 175-49-23510 | elbow | Нет на складе | |
| 45 | 07239-13320 | nut | Нет на складе | |
| 46 | 07002-03334 | O-ring | Нет на складе | |
| 47 | 01010-50820 | Болт | Нет на складе | |
| 48 | 01602-21030 | Шайба | Нет на складе | |
| 49 | 07000-03035 | Болт | Нет на складе | |
| 50 | 175-49-25680 | tube | Нет на складе | |
| 51 | 07281-00549 | Зажим рукава | Нет на складе | |
| 52 | 07260-03213 | Рукав | Нет на складе | |
| 53 | 175-49-21434 | tube | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
