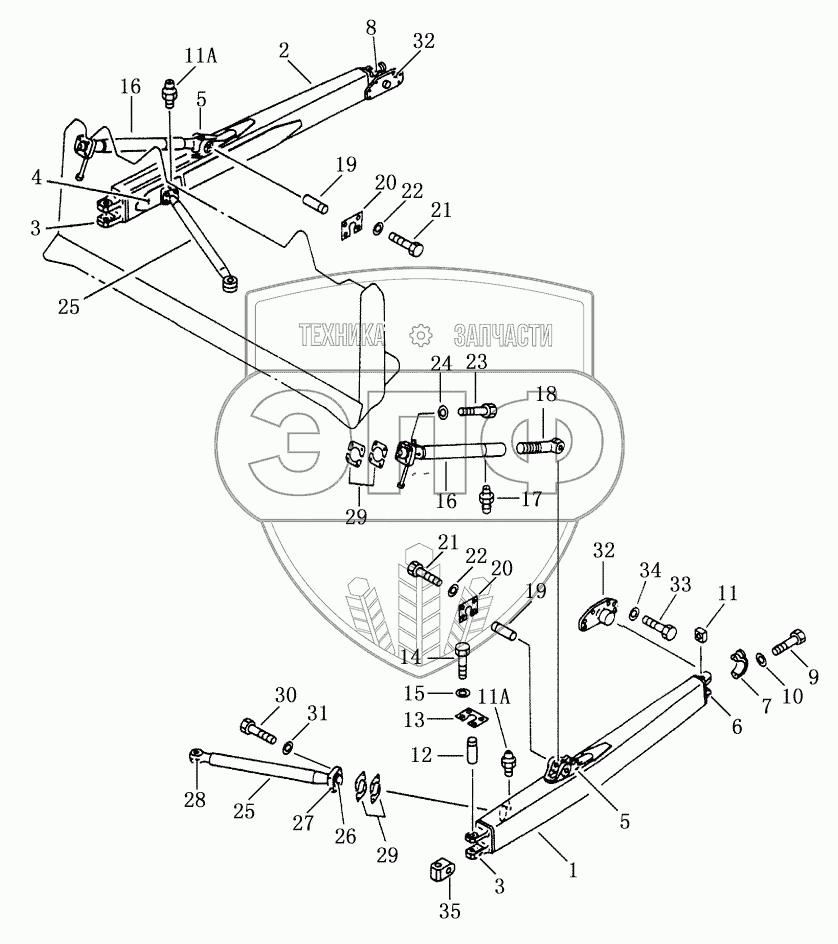

Каталог запасных частей к технике: Shantui SD23. STRAIGHT TILT FRAME
1
1
2
2
3
3
4
4
5
5
5
5
5
6
7
8
9
10
11
11A
11A
12
13
14
15
15
16
16
17
18
19
19
20
20
21
21
22
22
23
24
25
25
26
27
28
29
29
30
31
32
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 154-71-31151 | Левый штанговый толкатель | Нет на складе | |
| 1 | 154-929-3240 | frame L.H. | Нет на складе | |
| 2 | 154-71-31164 | Правый штанговый толкатель | Нет на складе | |
| 2 | 154-929-3130 | frame R.H. | Нет на складе | |
| 3 | 154-71-22231 | bracket | Нет на складе | |
| 4 | 154-71-31510 | bracket L.H. | Нет на складе | |
| 4 | 154-71-31610 | bracket R.H. | Нет на складе | |
| 5 | 175-71-31650 | bracket L.H. | Нет на складе | |
| 5 | 154-71-31580 | bracket R.H. | Нет на складе | |
| 5 | 150-70-00240 | brасkеt аssу L.Н. | Нет на складе | |
| 5 | 154-71-00130 | brасkеt аssу | Нет на складе | |
| 6 | 150-70-23153 | bracket | Нет на складе | |
| 7 | 150-70-23244 | Колпачковая гайка | Нет на складе | |
| 8 | 154-71-31470 | seat R.H. | Нет на складе | |
| 9 | 154-71-31420 | Болт | Нет на складе | |
| 10 | 01643-32780 | Шайба | Нет на складе | |
| 11 | 170-70-13141 | Гайка | Нет на складе | |
| 11A | 07020-01018 | Масленка М10х1 | Нет на складе | |
| 12 | 154-71-22470 | Штифт | Нет на складе | |
| 13 | 175-71-21330 | Замковая прокладка | Нет на складе | |
| 14 | 01010-51435 | Болт | Нет на складе | |
| 15 | 01643-31445 | Уплотнительная шайба | Нет на складе | |
| 15 | 154-81-00054 | brace assy | Нет на складе | |
| 16 | 154-71-22371 | Подпорка | Нет на складе | |
| 17 | 07020-01018 | Масленка М10х1 | Нет на складе | |
| 18 | 154-71-21531 | screw | Нет на складе | |
| 19 | 154-71-21290 | Штифт | Нет на складе | |
| 20 | 17-71-21330 | plate lock | Нет на складе | |
| 21 | 01010-51435 | Болт | Нет на складе | |
| 22 | 01643-31445 | Уплотнительная шайба | Нет на складе | |
| 23 | 01010-52490 | Болт | Нет на складе | |
| 24 | 01643-32460 | Уплотнительная шайба | Нет на складе | |
| 25 | 154-71-31221 | Стрела отвала | Нет на складе | |
| 26 | 154-71-22332 | bell | Нет на складе | |
| 27 | 154-71-22340 | cap | Нет на складе | |
| 28 | 154-71-22362 | joint | Нет на складе | |
| 29 | 150-71-00017 | shim assy | Нет на складе | |
| 30 | 01010-52490 | Болт | Нет на складе | |
| 31 | 01643-32460 | Уплотнительная шайба | Нет на складе | |
| 32 | 154-70-13214 | Цапфа | Нет на складе | |
| 33 | 01010-52250 | Болт | Нет на складе | |
| 34 | 01643-32260 | Шайба | Нет на складе | |
| 35 | 154-71-22261 | Штуцерный угольник | Нет на складе | |
| 36 | 154-71-32210 | frame L.H. | Нет на складе | |
| 37 | 154-71-31630 | plate | Нет на складе | |
| 38 | 01010-51225 | Болт | Нет на складе | |
| 39 | 01643-31232 | Шайба | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
