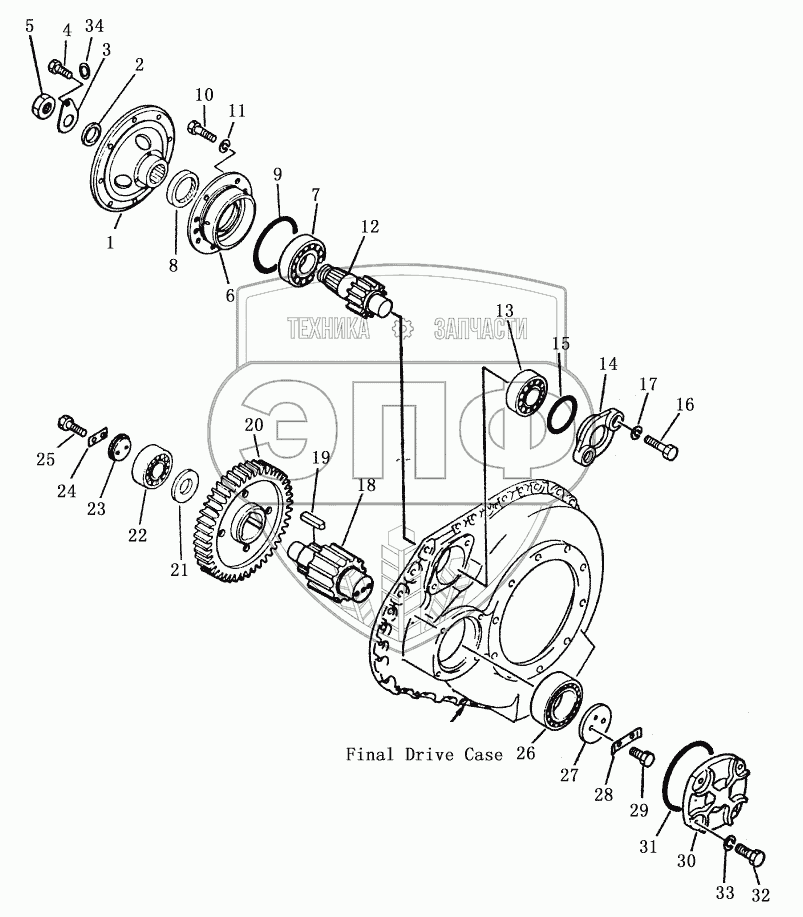

Каталог запасных частей к технике: Shantui SD23. FINAL DRIVE CASE AND GEAR
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 175-27-31463 | Фланец | Нет на складе | |
| 2 | 170-27-11232 | Шайба | Нет на складе | |
| 3 | 195-27-12620 | Замковая прокладка | Нет на складе | |
| 4 | 01010-51225 | Болт | Нет на складе | |
| 5 | 170-21-12141 | Гайка | Нет на складе | |
| 6 | 154-27-11262 | Гнездо подшипника | Нет на складе | |
| 7 | 170-09-13160 | Шариковый подшипник | Нет на складе | |
| 8 | 07013-10120 | Сальник | Нет на складе | |
| 9 | 07000-05225 | Кольцо | Нет на складе | |
| 10 | 01010-51640 | Болт | Нет на складе | |
| 11 | 01643-31645 | Шайба | Нет на складе | |
| 12 | 154-27-11257 | Маленькая шестерня (первый разряд) | Нет на складе | |
| 13 | 150-09-13260 | Шариковый подшипник | Нет на складе | |
| 14 | 154-27-11144 | Крышка | Нет на складе | |
| 15 | 07000-05150 | Кольцо | Нет на складе | |
| 16 | 01010-52050 | Болт | Нет на складе | |
| 17 | 01602-22060 | Рессорная шайба | Нет на складе | |
| 18 | 154-27-11327 | Маленькая шестерня | Нет на складе | |
| 19 | 154-27-11330 | Запор | Нет на складе | |
| 20 | 154-27-11314 | Шестерня (первый разряд) | Нет на складе | |
| 21 | 154-27-21341 | Промежуточная пластина | Нет на складе | |
| 22 | 150-09-13260 | Шариковый подшипник | Нет на складе | |
| 23 | 154-27-11392 | Внутренний зажим | Нет на складе | |
| 24 | 154-27-11383 | Внутренняя замковая пластина | Нет на складе | |
| 25 | 01010-51230 | Болт | Нет на складе | |
| 26 | 150-09-13240 | Шариковый подшипник | Нет на складе | |
| 27 | 154-27-11373 | Внешний зажим | Нет на складе | |
| 28 | 154-27-11420 | Внешняя замковая пластина | Нет на складе | |
| 29 | 01010-51230 | Болт | Нет на складе | |
| 30 | 154-27-11191 | Крышка | Нет на складе | |
| 31 | 07000-05220 | Кольцо | Нет на складе | |
| 32 | 01010-51640 | Болт | Нет на складе | |
| 33 | 01602-21648 | Шайба | Нет на складе | |
| 34 | 01643-31232 | Шайба | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
