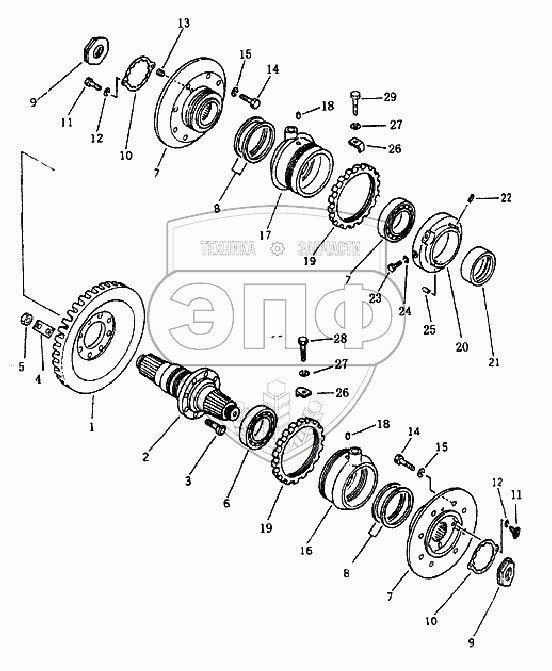

Каталог запасных частей к технике: Shantui SD16. Передача зубчатая коническая и вал
1
2
3
4
5
6
7
7
7
8
8
9
9
10
10
11
11
12
12
13
14
14
15
15
16
17
18
18
19
19
20
21
22
23
24
25
26
26
27
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 16Y-16-00014 | Шестерня коническая | Нет на складе | |
| 2 | 16Y-16-00015 | Ось | Нет на складе | |
| 3 | 16Y-16-00023 | Болт | Нет на складе | |
| 4 | 16Y-16-00022 | Шайба стопорная | Нет на складе | |
| 5 | 01582-01815 | Гайка | Нет на складе | |
| 6 | GB297-81 | Роликоподшипник конический 7515 | Нет на складе | |
| 7 | 16Y-16-03001 | Ступица | Нет на складе | |
| 8 | 16Y-16-00012 | Кольцо уплотнительное | Нет на складе | |
| 9 | 16Y-16-00018 | Гайка | Нет на складе | |
| 10 | 16Y-16-00019 | Пластина | Нет на складе | |
| 11 | 01252-31020 | Болт | Нет на складе | |
| 12 | 01602-01030 | Шайба | Нет на складе | |
| 13 | 07043-00108 | Заглушка | Нет на складе | |
| 14 | 01010-31440 | Болт | Нет на складе | |
| 15 | 01602-01442 | Рессорная шайба | Нет на складе | |
| 16 | 16Y-16-06000 | Крышка подшипника (левого) | Нет на складе | |
| 17 | 16Y-16-05000 | Крышка подшипника (правого) | Нет на складе | |
| 18 | 16Y-16-00017 | Палец | Нет на складе | |
| 19 | 16Y-16-00024 | Гайка регулировочная | Нет на складе | |
| 20 | 16Y-16-00020 | Фланец | Нет на складе | |
| 21 | 16Y-16-00021 | Втулка | Нет на складе | |
| 22 | 04025-00518 | Палец | Нет на складе | |
| 23 | 01010-31025 | Болт | Нет на складе | |
| 24 | 01602-01030 | Шайба | Нет на складе | |
| 25 | 0-1020-01024 | Палец | Нет на складе | |
| 26 | 16Y-16-00016 | Пластина нажимная | Нет на складе | |
| 27 | 01602-01030 | Шайба | Нет на складе | |
| 28 | 01010-31020 | Болт | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
