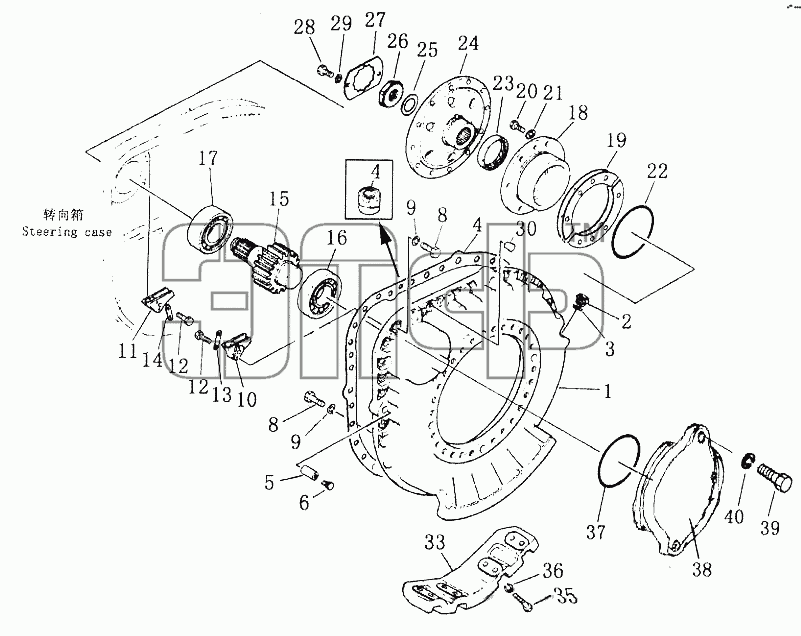

Каталог запасных частей к технике: Shantui SD42-3. FINAL DRIVE ASSY (1/3)
1
2
3
4
4
5
6
8
8
9
9
10
10
11
11
12
12
13
14
15
16
17
18
18
19
19
19
19
20
21
22
23
24
25
26
27
28
29
30
33
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 31Y-18-00033 | 31Y-18-00033 | Outer case, R.H. | Нет на складе | |
| 1 | 31Y-18-00032 | Outer case, L.H. | Нет на складе | |
| 2 | 07044-13620 | Магнитная пробка | Нет на складе | |
| 3 | 07002-13634 | Кольцо | Нет на складе | |
| 4 | 31Y-18-00049 | Washer | Нет на складе | |
| 5 | 31Y-18-00034 | Pin | Нет на складе | |
| 6 | 07049-11616 | Seal, dust | Нет на складе | |
| 8 | 01010-52270 | Bolt | Нет на складе | |
| 9 | 01643-32260 | Шайба | Нет на складе | |
| 10 | 31Y-18-00045 | Box, L.H. | Нет на складе | |
| 10 | 31Y-18-00046 | Box, R.H. | Нет на складе | |
| 11 | 31Y-18-00042 | Box, L.H. | Нет на складе | |
| 11 | 31Y-18-00043 | Box, R.H. | Нет на складе | |
| 12 | 01010-50850 | Болт | Нет на складе | |
| 13 | 31Y-18-00047 | Shim, lock | Нет на складе | |
| 14 | 31Y-18-00044 | Shim, lock | Нет на складе | |
| 15 | 31Y-18-00018 | Gear | Нет на складе | |
| 16 | 31Y-18-02000 | Bearing | Нет на складе | |
| 17 | GB283-94 | Bearing | Нет на складе | |
| 18 | 31Y-18-00019 | Bearing pedestal L.H. | Нет на складе | |
| 18 | 31Y-18-00020 | Bearing pedestal R.H. | Нет на складе | |
| 19 | 31Y-18-00021 | Shim | Нет на складе | |
| 19 | 31Y-18-00024 | Shim | Нет на складе | |
| 19 | 31Y-18-00022 | Shim | Нет на складе | |
| 19 | 31Y-18-00023 | Shim | Нет на складе | |
| 20 | 01010-31645 | Болт | Нет на складе | |
| 21 | 01643-31645 | Шайба | Нет на складе | |
| 22 | 07000-05215 | O-ring | Нет на складе | |
| 23 | 07013-10125 | Seal oil | Нет на складе | |
| 24 | 31Y-18-00025 | Drive disk | Нет на складе | |
| 25 | 170-27-11232 | Шайба | Нет на складе | |
| 26 | 170-21-12141 | Гайка | Нет на складе | |
| 27 | 195-27-12620 | Замковая прокладка | Нет на складе | |
| 28 | 01010-51225 | Болт | Нет на складе | |
| 29 | 01643-31232 | Шайба | Нет на складе | |
| 30 | 07049-02228 | Plug, dustproof | Нет на складе | |
| 33 | 31Y-18-00048 | Plate, guard | Нет на складе | |
| 35 | 01010-32480 | Bolt | Нет на складе | |
| 36 | 01643-32460 | Уплотнительная шайба | Нет на складе | |
| 37 | 07000-15180 | O-ring | Нет на складе | |
| 38 | 31Y-18-00050 | Cover | Нет на складе | |
| 39 | 01010-52060 | Болт | Нет на складе | |
| 40 | 01643-32060 | Шайба | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
