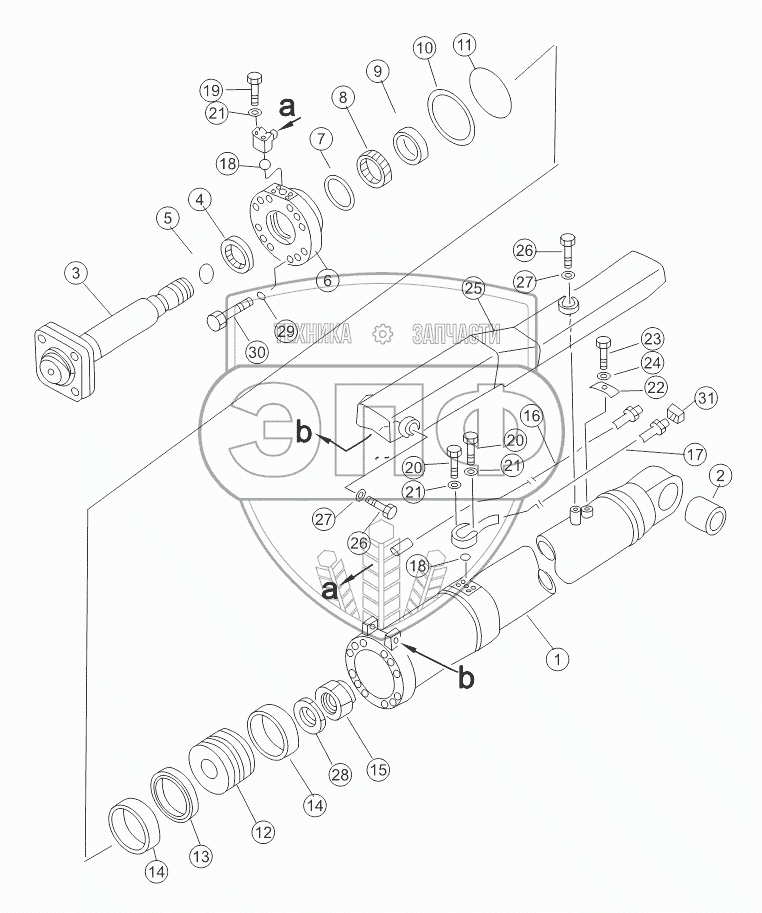

Каталог запасных частей к технике: Shantui SD22 (вариант). TILT OIL CYLINDER
/100.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
18
19
20
20
21
21
21
22
23
24
25
26
26
27
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 23Y-63B-01100 | Cylinder body | Нет на складе | |
| 2 | 154-63-52760 | Втулка | Нет на складе | |
| 3 | 23Y-63B-01200 | Piston rod | Нет на складе | |
| 4 | 23Y-63B-01004 | Dust ring | Нет на складе | |
| 5 | 07000-13062 | Кольцо | Нет на складе | |
| 6 | 23Y-63B-01002 | Cylinder head | Нет на складе | |
| 7 | 23Y-63B-01005 | KY-ring | Нет на складе | |
| 8 | 23Y-63B-01300 | Step seal | Нет на складе | |
| 9 | 23Y-63B-01003 | Guide ring | Нет на складе | |
| 10 | 07146-05192 | Защитное упорное кольцо | Нет на складе | |
| 11 | 07000-15190 | Кольцо | Нет на складе | |
| 12 | 23Y-63B-01001 | Piston | Нет на складе | |
| 13 | 23Y-63B-01400 | Glyd ring | Нет на складе | |
| 14 | 23Y-63B-01006 | Support ring | Нет на складе | |
| 15 | 07165-16264 | Гайка | Нет на складе | |
| 16 | 154-63-52184 | Труба | Нет на складе | |
| 17 | 154-63-52284 | Труба | Нет на складе | |
| 18 | 07000-13030 | Кольцо | Нет на складе | |
| 19 | 01010-50860 | Болт | Нет на складе | |
| 20 | 01010-50845 | Болт | Нет на складе | |
| 21 | 01643-30823 | Шайба | Нет на складе | |
| 22 | 195-63-52871 | Дугообразный зажим | Нет на складе | |
| 23 | 01010-51225 | Болт | Нет на складе | |
| 24 | 01643-31232 | Шайба | Нет на складе | |
| 25 | 154-63-52684 | Крышка | Нет на складе | |
| 26 | 01010-51435 | Болт | Нет на складе | |
| 27 | 01643-31645 | Шайба | Нет на складе | |
| 28 | 154-63-52370 | Шайба | Нет на складе | |
| 29 | 01643-32060 | Шайба | Нет на складе | |
| 30 | 01010-52090 | Болт | Нет на складе | |
| 31 | 154-63-52890 | Заглушка | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
