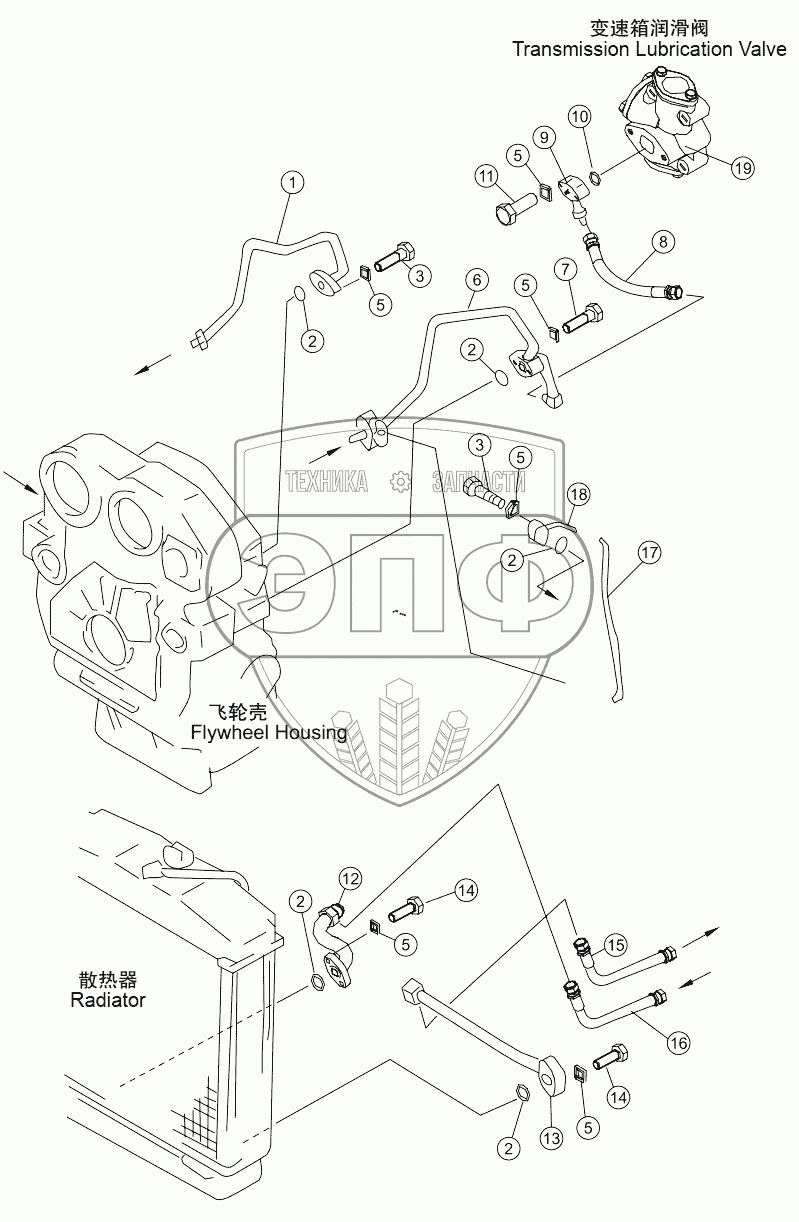

Каталог запасных частей к технике: Shantui SD16E. PIPING (2/2)
1
2
2
2
2
2
3
3
5
5
5
5
5
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 16Y-75-15000 | Трубка | Нет на складе | |
| 2 | 07000-13025 | Кольцо | Нет на складе | |
| 3 | 01010-51030 | Болт | Нет на складе | |
| 5 | 01602-21030 | Шайба | Нет на складе | |
| 6 | 16Y-75-14000 | Трубка | Нет на складе | |
| 7 | 01010-51055 | Болт | Нет на складе | |
| 8 | 07102-20504 | Рукав | Нет на складе | |
| 9 | 16Y-75-05000 | Трубка | Нет на складе | |
| 10 | 07000-13035 | Кольцо | Нет на складе | |
| 11 | 01010-51050 | Болт | Нет на складе | |
| 12 | 16Y-75-02000 | Трубка | Нет на складе | |
| 13 | 16Y-75-01000 | Трубка | Нет на складе | |
| 14 | 01010-51045 | Болт | Нет на складе | |
| 15 | 07102-20623 | Рукав | Нет на складе | |
| 16 | 07102-20616 | Рукав | Нет на складе | |
| 17 | 07102-20304 | Рукав | Нет на складе | |
| 18 | 16Y-75-03000 | Трубка | Нет на складе | |
| 19 | 16Y-75-20000 | Клапан смазочный | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
