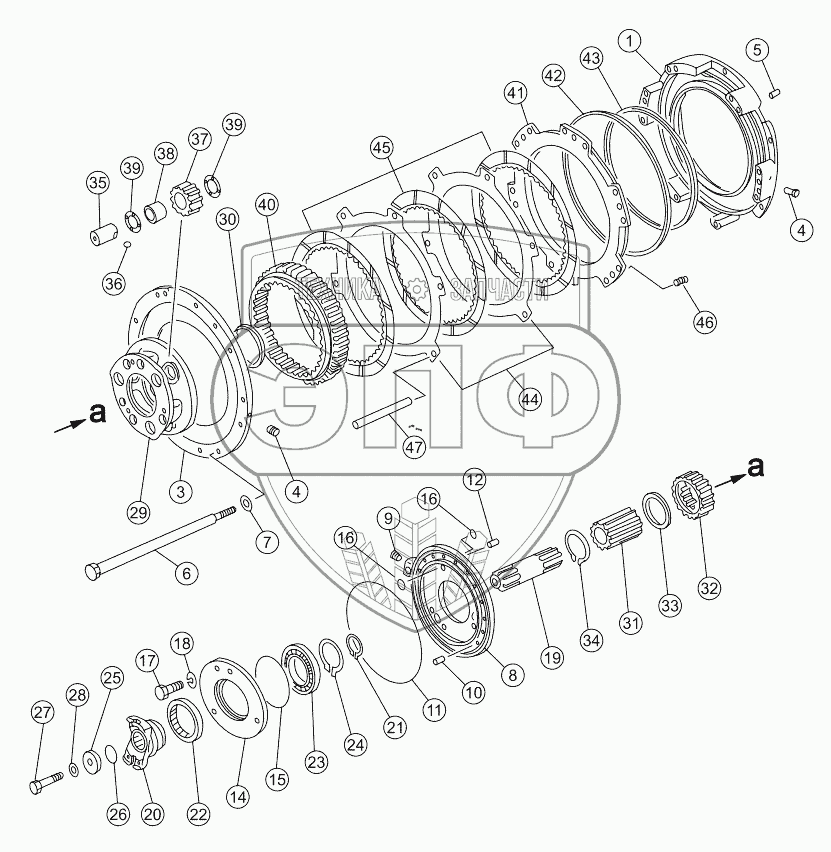

Каталог запасных частей к технике: Shantui SD16E. FORWARD CLUTCH
1
3
4
4
5
6
7
8
9
10
11
12
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 16Y-15-00024 | Корпус | Нет на складе | |
| 3 | 16Y-15-00002 | Пластина нажимная | Нет на складе | |
| 4 | 16Y-15-00088 | Пробка | Нет на складе | |
| 5 | 04020-01228 | Фиксирующий штифт | Нет на складе | |
| 6 | 16Y-15-00022 | Болт | Нет на складе | |
| 7 | 16Y-15-00023 | Шайба | Нет на складе | |
| 8 | 16Y-15-00007 | Крышка подшипника передняя | Нет на складе | |
| 9 | 07043-70211 | Plug | Нет на складе | |
| 10 | 04020-01024 | Фиксирующий штифт | Нет на складе | |
| 11 | 07000-15280 | O-ring | Нет на складе | |
| 12 | 04020-01638 | Фиксирующий штифт | Нет на складе | |
| 14 | 16Y-15-00008 | Крышка передняя | Нет на складе | |
| 15 | 07000-12145 | Кольцо | Нет на складе | |
| 16 | 07000-72018 | Кольцо | Нет на складе | |
| 17 | 01010-51460 | Болт | Нет на складе | |
| 18 | 01602-01442 | Рессорная шайба | Нет на складе | |
| 19 | 16Y-15-00011 | Ось | Нет на складе | |
| 20 | 16Y-15-00009 | Муфта | Нет на складе | |
| 21 | 04064-05020 | Кольцо стопорное | Нет на складе | |
| 22 | 07012-50095 | Skeleton oil seal | Нет на складе | |
| 23 | GB276-6016 | Bearing | Нет на складе | |
| 24 | 04064-08025 | Открытое кольцо | Нет на складе | |
| 25 | 16Y-15-00010 | Кронштейн | Нет на складе | |
| 26 | 16Y-15-00012 | Кольцо круглого сечения | Нет на складе | |
| 27 | 01050-51480 | Bolt | Нет на складе | |
| 28 | 01643-31445 | Уплотнительная шайба | Нет на складе | |
| 29 | 16Y-15-00006 | Водило сателлитов | Нет на складе | |
| 30 | 16Y-15-00017 | Кольцо уплотнительное | Нет на складе | |
| 31 | 16Y-15-00013 | Ось | Нет на складе | |
| 32 | 16Y-15-00014 | Шестерня солнечная | Нет на складе | |
| 33 | 16Y-15-00015 | Втулка стопорная | Нет на складе | |
| 34 | 04064-07525 | Кольцо стопорное | Нет на складе | |
| 35 | 16Y-15-00018 | Вал-шестерня | Нет на складе | |
| 36 | 04260-00635 | Стальной шарик | Нет на складе | |
| 37 | 16Y-15-00019 | Сателлит | Нет на складе | |
| 38 | 16Y-15-10000 | Подшипник игольчатый | Нет на складе | |
| 39 | 09233-03820 | Стопорная шайба | Нет на складе | |
| 40 | 16Y-15-00004 | Венец зубчатый | Нет на складе | |
| 41 | 16Y-15-00026 | Поршень | Нет на складе | |
| 42 | 16Y-15-00027 | Кольцо уплотнительное | Нет на складе | |
| 43 | 16Y-15-00025 | Кольцо уплотнительное | Нет на складе | |
| 44 | 16Y-15-00003 | Прокладка | Нет на складе | |
| 45 | 16Y-15-09000 | Диск фрикционный | Нет на складе | |
| 46 | 16Y-15-00083 | Пружина | Нет на складе | |
| 47 | 16Y-15-00071 | Палец | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
