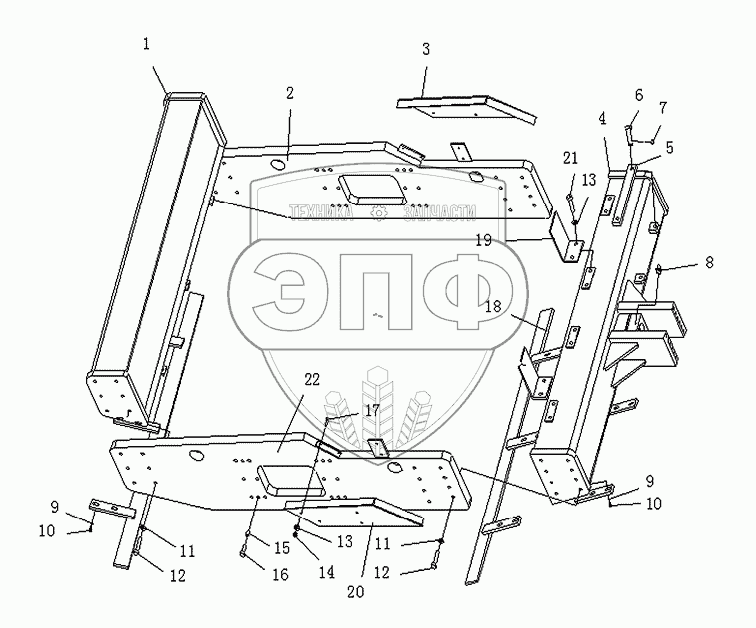

Каталог запасных частей к технике: Shantui Каток SR14M-2. FRONT FRAME
1
2
3
4
5
6
7
8
9
9
10
10
11
11
12
12
13
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 242-31-09000 | Rear frame | Нет на складе | |
| 2 | 242-31-05000 | Plate | Нет на складе | |
| 3 | 242-31-04000 | Seat | Нет на складе | |
| 4 | 243-31-04000 | Rear frame | Нет на складе | |
| 5 | 263-30-00003 | Plate | Нет на складе | |
| 6 | 263-30-00002 | Pin | Нет на складе | |
| 7 | 04052-11664 | Spring pin | Нет на складе | |
| 8 | 07020-01021 | Масленка | Нет на складе | |
| 9 | 01643-31232 | Шайба | Нет на складе | |
| 10 | 01010-51240 | Болт | Нет на складе | |
| 11 | 01643-32060 | Шайба | Нет на складе | |
| 12 | 01010-52070 | Болт | Нет на складе | |
| 13 | 01643-31032 | Шайба | Нет на складе | |
| 14 | 01010-51025 | Болт | Нет на складе | |
| 15 | 04022-16035 | Pin | Нет на складе | |
| 16 | 07049-12018 | Plug, dustproof | Нет на складе | |
| 17 | 01580-11008 | Гайка | Нет на складе | |
| 18 | 263-31-01000 | Scraper | Нет на складе | |
| 19 | 242-31-00002 | Plate | Нет на складе | |
| 20 | 242-31-03000 | Plate | Нет на складе | |
| 21 | 01010-51020 | Болт | Нет на складе | |
| 22 | 242-31-12000 | Plate | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
