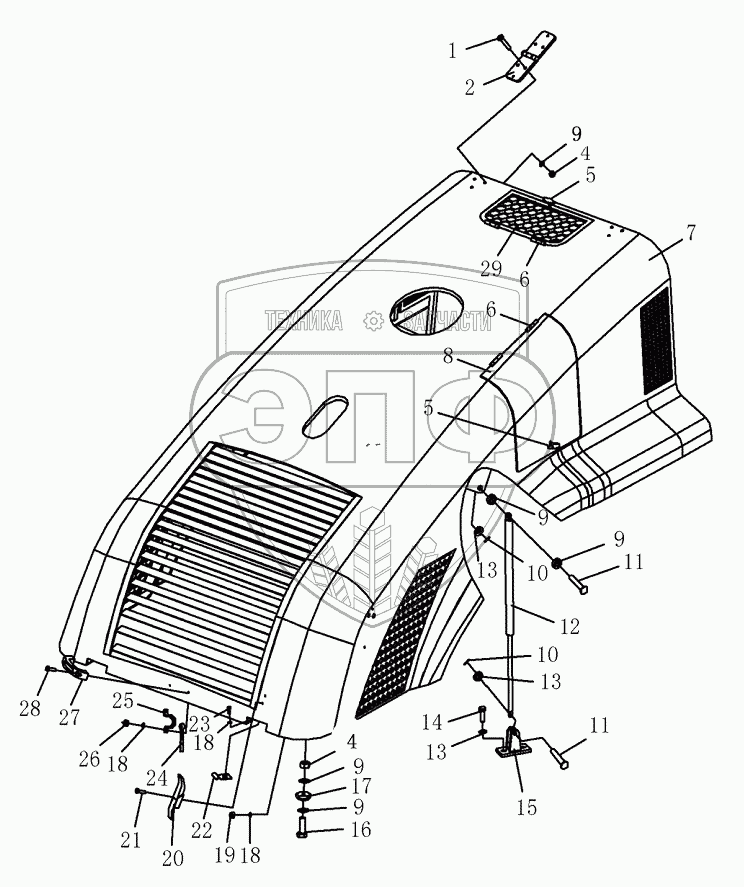

Каталог запасных частей к технике: Shantui Каток SR12-5. HOOD ASSY
1
2
4
4
5
5
6
6
7
8
9
9
9
9
9
10
10
11
11
12
13
13
13
14
15
16
17
18
18
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 01010-51050 | Болт | Нет на складе | |
| 2 | 242-50-03000 | Hinge | Нет на складе | |
| 4 | 01580-11008 | Гайка | Нет на складе | |
| 5 | 263-50-01300 | Lock | Нет на складе | |
| 6 | QB/T3874-L65 | Hinge | Нет на складе | |
| 7 | 242-50-01000 | Engine hood | Нет на складе | |
| 8 | 242-50-01012 | Door | Нет на складе | |
| 9 | 01643-31032 | Шайба | Нет на складе | |
| 10 | 04050-03036 | Cotter pin | Нет на складе | |
| 11 | 04205-01050 | Pin shaft | Нет на складе | |
| 12 | 242-50-02000 | Spring | Нет на складе | |
| 13 | 01643-31232 | Шайба | Нет на складе | |
| 14 | 01010-51225 | Болт | Нет на складе | |
| 15 | 263-50-06000 | Seat | Нет на складе | |
| 16 | 01010-51025 | Болт | Нет на складе | |
| 17 | 263-50-00001 | Rubber cushion | Нет на складе | |
| 18 | 01643-30623 | Прокладка | Нет на складе | |
| 19 | 01598-10608 | Nut | Нет на складе | |
| 20 | 263-50-05000 | Lock | Нет на складе | |
| 21 | 01010-50630 | Bolt | Нет на складе | |
| 22 | 263-50-00005 | Plate | Нет на складе | |
| 23 | 01010-50612 | Болт | Нет на складе | |
| 24 | 263-50-09000 | Rope | Нет на складе | |
| 25 | 263-50-00006 | Handle | Нет на складе | |
| 26 | 01580-10605 | Гайка | Нет на складе | |
| 27 | 263-50-07000 | Knob | Нет на складе | |
| 28 | 01010-50640 | Bolt | Нет на складе | |
| 29 | 242-50-01200 | Ventilating window | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
