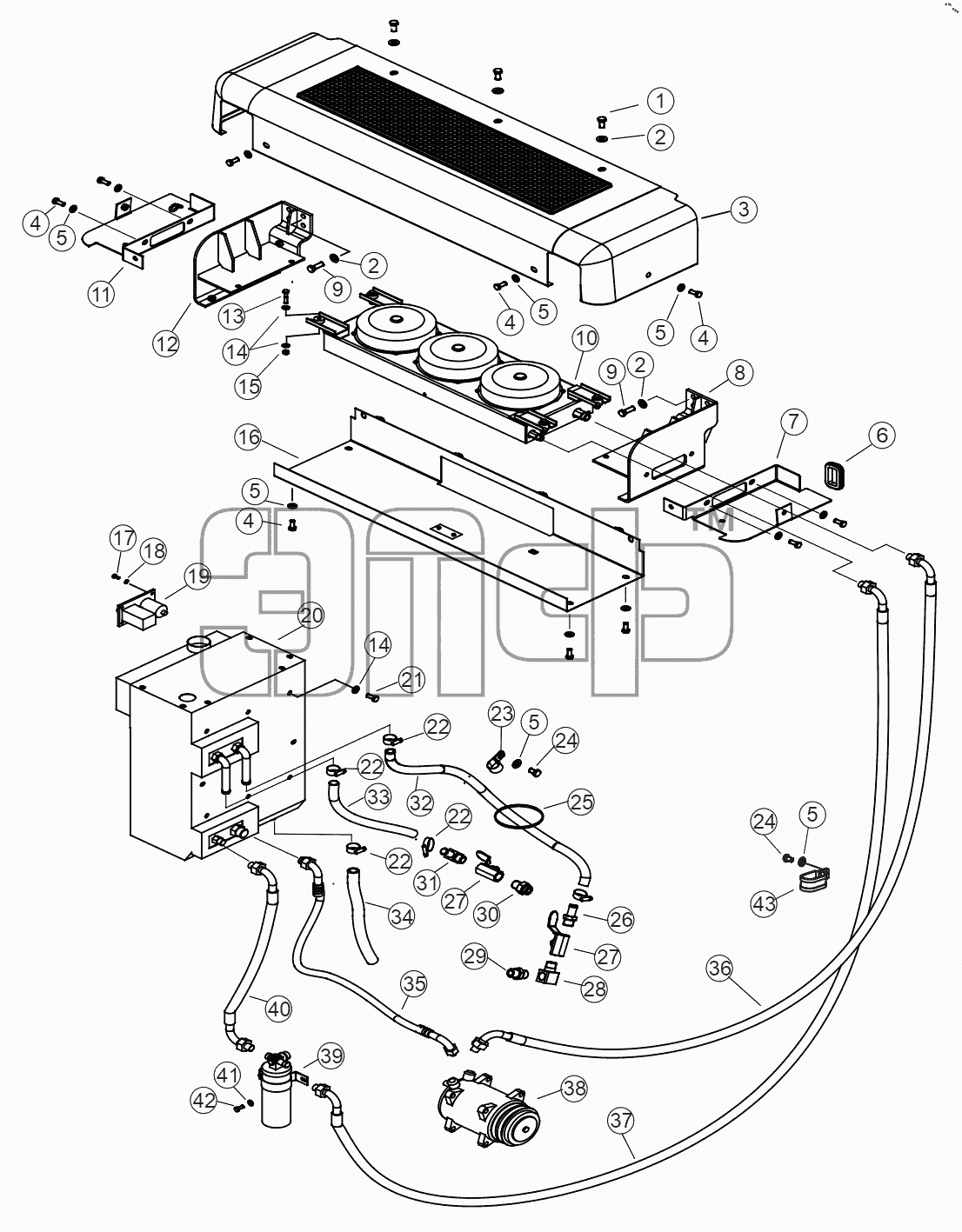

Каталог запасных частей к технике: Shantui DH08. AIR-CONDITION ASSY
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 01010-51225 | Болт | Нет на складе | |
| 2 | 01643-31232 | Шайба | Нет на складе | |
| 3 | 111H-58-11000 | Rear hood ass'y | Нет на складе | |
| 4 | 01010-51025 | Болт | Нет на складе | |
| 5 | 01643-31032 | Шайба | Нет на складе | |
| 6 | 121-58-00002 | Nipple | Нет на складе | |
| 7 | 111H-58-04000 | Right bracket | Нет на складе | |
| 8 | 111H-58-03000 | Bracket(r.h.) | Нет на складе | |
| 9 | 01010-51235 | Болт | Нет на складе | |
| 10 | 121-58-13000 | Condenser assy | Нет на складе | |
| 11 | 111H-58-12000 | Left bracket | Нет на складе | |
| 12 | 121-58-03000 | Bracket | Нет на складе | |
| 13 | 01010-50840 | Болт | Нет на складе | |
| 14 | 01643-30823 | Шайба | Нет на складе | |
| 15 | 01580-10806 | Гайка | Нет на складе | |
| 16 | 121-58-16000 | Plate | Нет на складе | |
| 17 | 01220-40512 | Screw | Нет на складе | |
| 18 | 01640-20508 | Washer | Нет на складе | |
| 19 | 23Y-58D-15000 | Control panel | Нет на складе | |
| 20 | 114H-58-11000 | Evaporator | Нет на складе | |
| 21 | 01010-50825 | Болт | Нет на складе | |
| 22 | 07281-00259 | Зажим | Нет на складе | |
| 23 | 04434-52511 | Clip | Нет на складе | |
| 24 | 01010-51016 | Болт | Нет на складе | |
| 25 | 08034-20536 | Clamp | Нет на складе | |
| 26 | 23Y-58D-00004 | Nipple | Нет на складе | |
| 27 | 07700-40455 | Valve | Нет на складе | |
| 28 | 113K-58-00001 | Nipple | Нет на складе | |
| 29 | 07325-10400 | Nipple | Нет на складе | |
| 30 | 114-58-00003 | Nipple | Нет на складе | |
| 31 | 113J-58B-00001 | Joint | Нет на складе | |
| 32 | 111H-58-10000 | Hose | Нет на складе | |
| 33 | 111H-58-09000 | Water inlet hose | Нет на складе | |
| 34 | 09483-10510 | Hose | Нет на складе | |
| 35 | 111H-58-07000 | Hos | Нет на складе | |
| 36 | 111H-58-08000 | Hos | Нет на складе | |
| 37 | 111H-58-05000 | Hos | Нет на складе | |
| 38 | 23Y-58D-03000 | Valve | Нет на складе | |
| 39 | 23Y-58D-09000 | Evaporator | Нет на складе | |
| 40 | 111H-58-06000 | Hos | Нет на складе | |
| 41 | 01643-30623 | Прокладка | Нет на складе | |
| 42 | 01010-50616 | Болт | Нет на складе | |
| 43 | 22Y-58C-09000 | Clip | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
