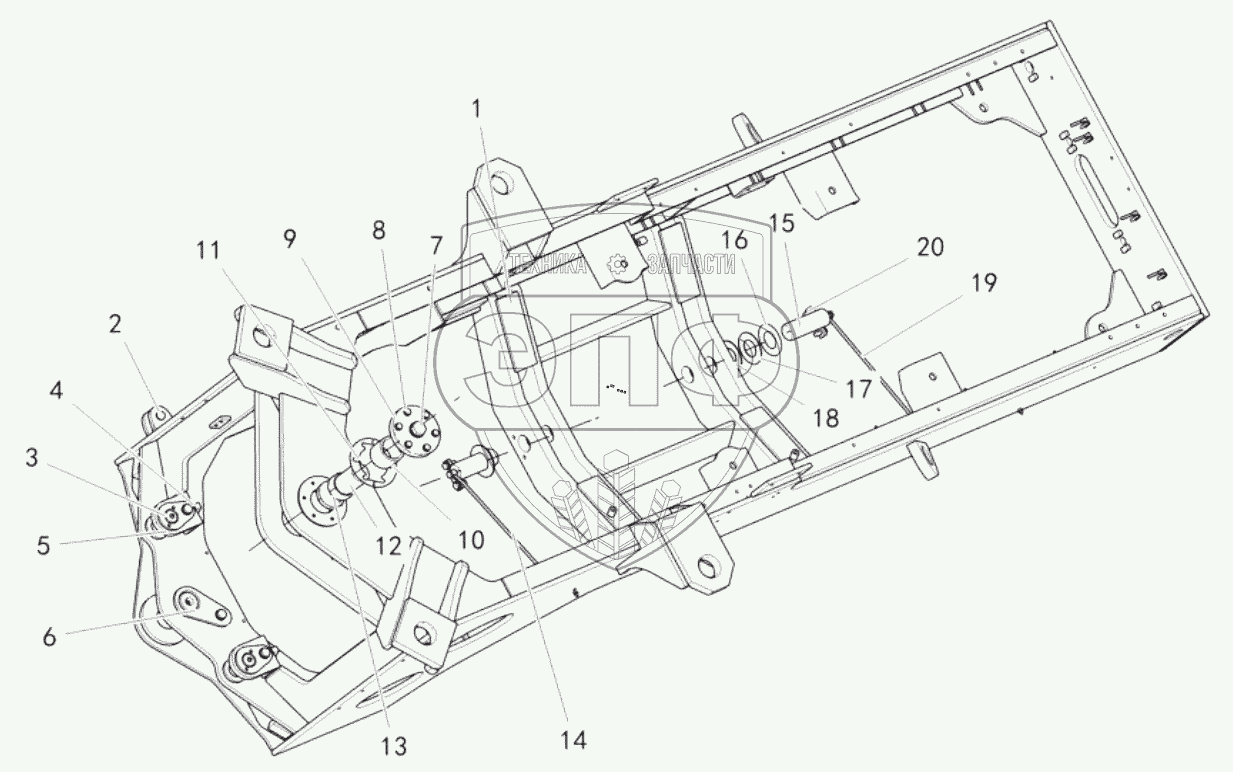

Каталог запасных частей к технике: SEM636D. Rear frame
1
2
2
3
4
4
5
6
7
7
8
8
9
10
11
11
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Z3D403001 | Rear frame | Нет на складе | |
| 2 | B080210016 | Pin | Нет на складе | |
| 2 | Z310020020 | Pin | Нет на складе | |
| 3 | Z3B00302800 | Pin assembly | Нет на складе | |
| 4 | B040911635 | Bolt | Нет на складе | |
| 4 | B060411603 | Washer | Нет на складе | |
| 5 | B150101000 | Oil cup | Нет на складе | |
| 6 | Z320030650 | Hinged pin assembly | Нет на складе | |
| 7 | B040862490 | Bolt | Нет на складе | |
| 7 | B060412404 | Washer | Нет на складе | |
| 8 | B040911045 | Bolt | Нет на складе | |
| 8 | B060411002 | Washer | Нет на складе | |
| 9 | Z3B00303300 | Pin mandrelPlate | Нет на складе | |
| 10 | Z3B00303200 | Upper spacer | Нет на складе | |
| 11 | Z3B00303400 | Adjustment shim | Нет на складе | |
| 11 | Z3B00303500 | Adjustment shim | Нет на складе | |
| 11 | Z3B00303600 | Adjustment shim | Нет на складе | |
| 12 | Z3B00303100 | Hinged pin assembly | Нет на складе | |
| 13 | Z3B00303000 | Lower spacer | Нет на складе | |
| 14 | Z320030700 | Lubricating line | Нет на складе | |
| 15 | Z320030790 | Oscillate frame pin | Нет на складе | |
| 16 | Z310210030 | Adjustment shim | Нет на складе | |
| 17 | Z310210040 | Trimmed gasket | Нет на складе | |
| 18 | Z310210050 | Trimmed gasket | Нет на складе | |
| 19 | Z5B003051 | Pipe | Нет на складе | |
| 20 | Z310010030 | Shaft positioning plate | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
