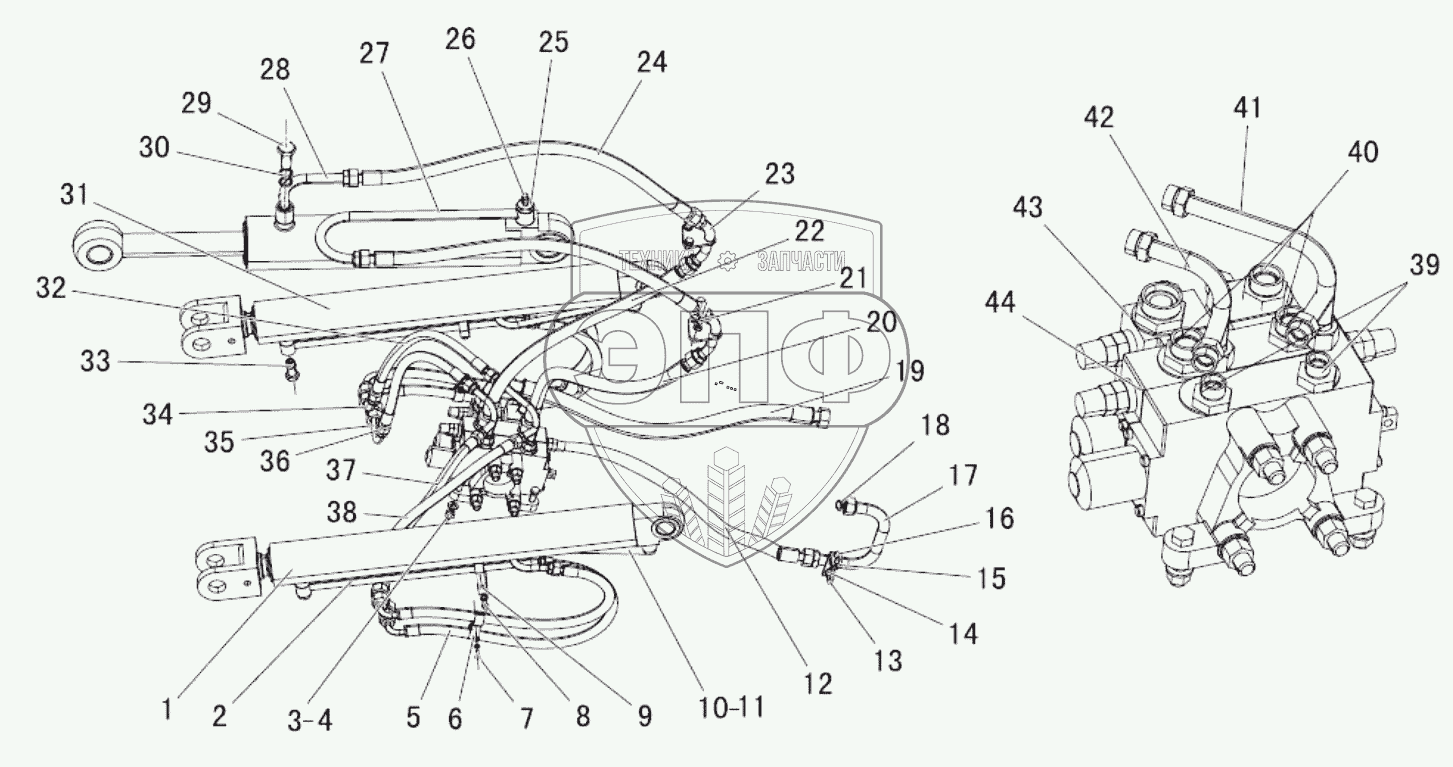

Каталог запасных частей к технике: SEM616B. Working device hydraulic system
1
2
3
3
4
5
6
7
7
7
8
8
9
10
10
12
13
14
14
15
16
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
39
40
41
42
43
44
44
44
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | W050200000 | Lifting cylinder | Нет на складе | |
| 2 | Z1201901300 | Lift cylinder small chamber joint tube | Нет на складе | |
| 3 | B060461203 | Washer | Нет на складе | |
| 3 | B040911250 | Bolt | Нет на складе | |
| 4 | B050331211 | Nut | Нет на складе | |
| 5 | Z1201901000 | Lifting cylinder pipe | Нет на складе | |
| 6 | Z1201905000 | Clip | Нет на складе | |
| 7 | B040910620 | Bolt | Нет на складе | |
| 7 | B050330605 | Nut | Нет на складе | |
| 7 | B060460602 | Washer | Нет на складе | |
| 8 | B040910830 | Bole | Нет на складе | |
| 8 | B060460802 | Washer | Нет на складе | |
| 9 | Z110190070 | Clip | Нет на складе | |
| 10 | Z1201900500 | Left lift cylinder big chamber joint tube | Нет на складе | |
| 11 | Z1201900800 | Right lift cylinder big chamber joint tube | Нет на складе | |
| 12 | Z1B01900800 | High pressure hose assembly | Нет на складе | |
| 13 | Z5B01900900 | U bolt | Нет на складе | |
| 14 | B050330807 | Nut | Нет на складе | |
| 14 | B060460802 | Washer | Нет на складе | |
| 15 | Z1B01900700 | Bracket | Нет на складе | |
| 16 | B040911020 | Bolt | Нет на складе | |
| 16 | B060461002 | Washer | Нет на складе | |
| 17 | Z1B01900500 | Tube assembly | Нет на складе | |
| 18 | B160110200 | O-ring | Нет на складе | |
| 19 | Z1B01901000 | High pressure hose assembly | Нет на складе | |
| 20 | Z1B01901200 | High pressure hose assembly | Нет на складе | |
| 21 | B040911020 | Bolt | Нет на складе | |
| 21 | B060461002 | Washer | Нет на складе | |
| 22 | Z1B01901400 | High pressure hose assembly | Нет на складе | |
| 23 | Z1201900400 | Middle joint tube | Нет на складе | |
| 24 | Z1201906600 | High pressure oil tube | Нет на складе | |
| 25 | Z1201905400 | Hollow bolt | Нет на складе | |
| 26 | W152200000 | Pressure tap | Нет на складе | |
| 27 | Z1B01902400 | Tilt cylinder small chamber joint tube | Нет на складе | |
| 28 | Z1201900100 | Tilt cylinder small chamber joint tube | Нет на складе | |
| 29 | Z510230040 | Steering cylinder hollow blot | Нет на складе | |
| 30 | B160130236 | O-ring | Нет на складе | |
| 31 | W050100000 | Tilt cylinder | Нет на складе | |
| 32 | Z1B01902200 | High pressure hose assembly | Нет на складе | |
| 33 | Z320180090 | Hollow bolt | Нет на складе | |
| 33 | B160120190 | O-ring | Нет на складе | |
| 34 | Z1201901400 | Lifting connector | Нет на складе | |
| 35 | Z1201901100 | Lowering connector | Нет на складе | |
| 36 | Z1B019029 | Nut | Нет на складе | |
| 37 | Z1B01902000 | High pressure hose assembly | Нет на складе | |
| 38 | Z1B01901600 | High pressure hose assembly | Нет на складе | |
| 39 | Z1201001800 | Transmission pump oil return joint | Нет на складе | |
| 39 | B160110132 | O-ring | Нет на складе | |
| 40 | Z1201905100 | Fitting | Нет на складе | |
| 41 | Z1B01900100 | Lifting t-connector | Нет на складе | |
| 42 | Z1B01900300 | Lowering t-connector | Нет на складе | |
| 43 | Z1202001200 | Fitting | Нет на складе | |
| 44 | W070000010B | Implement valve | Нет на складе | |
| 44 | W070100040 | Main relief valve | Нет на складе | |
| 44 | W070100020 | Left overload valve | Нет на складе | |
| 44 | W070100030 | Right overload valve | Нет на складе |
