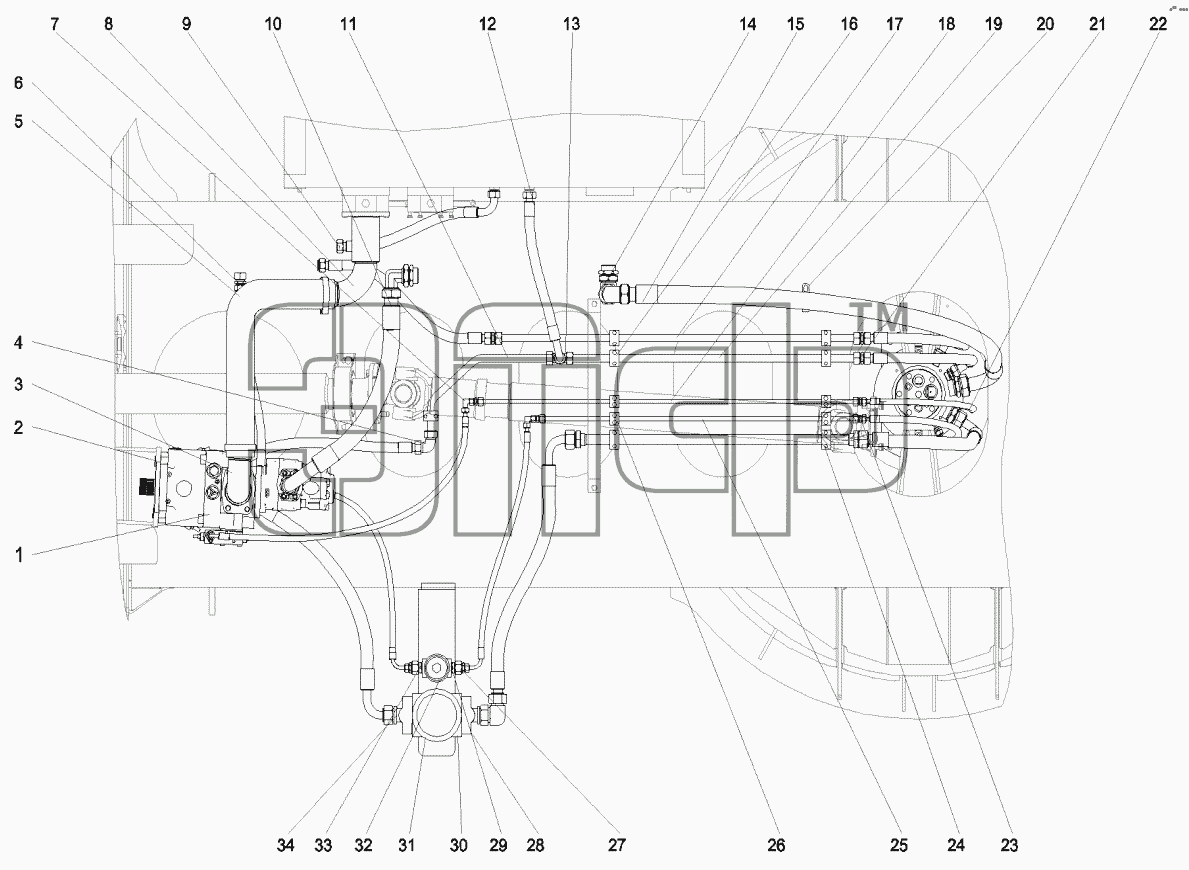

Каталог запасных частей к технике: SANY STC800S. 13424311 Pipeline assembly of under carriage
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 13421572 | Hydraulic pump assembly | Нет на складе | |
| 2 | A210405000003 | Washer | Нет на складе | |
| 3 | 13422063 | Oil pump oil suction flange | Нет на складе | |
| 4 | 24001406 | Fitting, elbow | Нет на складе | |
| 5 | B230103000394 | Hose, rubber | Нет на складе | |
| 6 | 21008728 | Fitting, adapter | Нет на складе | |
| 7 | B210780000636 | Connector, hose, EW10LOMDA3C | Нет на складе | |
| 8 | 13422065 | Oil suction steel tube | Нет на складе | |
| 9 | B230103000960 | Hose, rubber | Нет на складе | |
| 10 | B230103006425 | Hose assembly | Нет на складе | |
| 11 | 13422099 | Steel tube assembly | Нет на складе | |
| 12 | B230103001556 | Hose, rubber | Нет на складе | |
| 13 | B229900003532 | Fitting, tee | Нет на складе | |
| 14 | 21050783 | Connector, pipe | Нет на складе | |
| 15 | B230103005975 | Hose, rubber | Нет на складе | |
| 16 | A229900002420 | Clamp, hose, single | Нет на складе | |
| 17 | 13422080 | Steel tube assembly | Нет на складе | |
| 18 | 13422091 | Steel tube assembly | Нет на складе | |
| 19 | 13422083 | Steel tube assembly | Нет на складе | |
| 20 | 60188015 | Clamp, line, padded | Нет на складе | |
| 21 | 24001352 | Fitting, adapter | Нет на складе | |
| 22 | B230103000467 | Hose assembly | Нет на складе | |
| 23 | 21008727 | Fitting, pipe | Нет на складе | |
| 24 | A229900002040 | Clamp, hose, single | Нет на складе | |
| 25 | 13422077 | Steel assembly | Нет на складе | |
| 26 | B210851000001 | Clamp, single | Нет на складе | |
| 27 | 21032221 | Fitting, adapter | Нет на складе | |
| 28 | B210780000005 | Flange, SAE | Нет на складе | |
| 29 | B210780000421 | Pipe joint GE22LREDOMDA3C | Нет на складе | |
| 30 | B222100000317 | Filter | Нет на складе | |
| 31 | A210204000021 | Screw | Нет на складе | |
| 32 | A210204000131 | Screw | Нет на складе | |
| 33 | B229900000138 | Pressure oil filter | Нет на складе | |
| 34 | 10022863 | Joint | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
