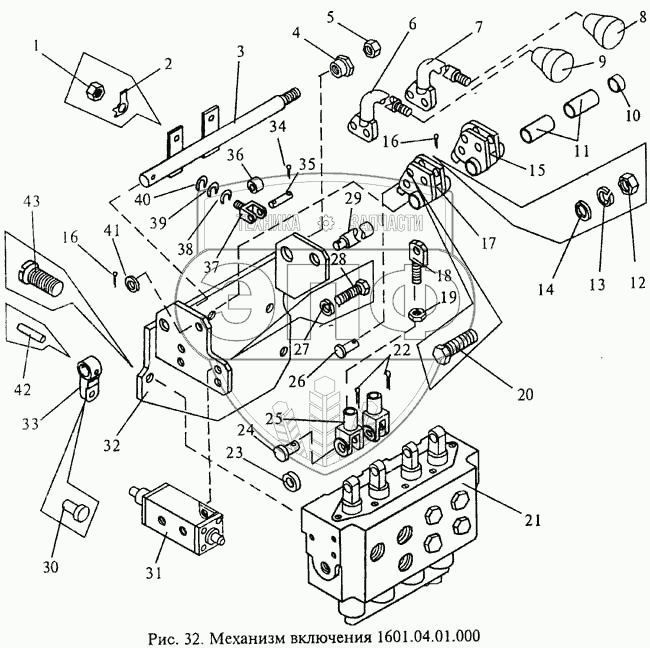

Каталог запасных частей к технике: МЗИК ДП-1604. Механизм включения
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Гайка 6-Кд. {ОСТ 1.33018-80} | Гайка 6-Кд. {ОСТ 1.33018-80} | Нет на складе | |
| 2 | Шайба 6.01.08кп.019 {ГОСТ 13463-77} | Шайба 6.01.08кп.019 {ГОСТ 13463-77} | Нет на складе | |
| 3 | 1601.04.01.040 | Вал | Нет на складе | |
| 4 | 1601.04.01.015 | Втулка | Нет на складе | |
| 5 | Гайка М12х1,25-6Н.04.029 {ГОСТ 2526-70} | Гайка М12х1,25-6Н.04.029 {ГОСТ 2526-70} | Нет на складе | |
| 6 | 1601.04.01.050 | Рычаг | Нет на складе | |
| 7 | 1601.04.01.050-01 | Рычаг | Нет на складе | |
| 8 | 1216.04.04.072-02 | Ручка | Нет на складе | |
| 9 | 1216.04.04.072-01 | Ручка | Нет на складе | |
| 10 | 1601.04.01.007 | Втулка | Нет на складе | |
| 11 | 1601.04.01.007-01 | Втулка | Нет на складе | |
| 12 | Гайка 8-Кд {ОСТ 1.33017-80} | Гайка 8-Кд {ОСТ 1.33017-80} | Нет на складе | |
| 13 | Шайба 8 65Г 06 {ГОСТ 6402-70} | Шайба 8 65Г 06 {ГОСТ 6402-70} | Нет на складе | |
| 14 | Шайба С8х15.01.08кп.06 {ГОСТ 11371-78} | Шайба С8х15.01.08кп.06 {ГОСТ 11371-78} | Нет на складе | |
| 15 | 1601.04.01.001 | Рычаг | Нет на складе | |
| 16 | Шплинт 2х12.06 {ГОСТ 397-79} | Шплинт 2х12.06 {ГОСТ 397-79} | Нет на складе | |
| 17 | 1601.04.01.001-01 | Рычаг | Нет на складе | |
| 18 | 1601.04.01.002 | Тяга | Нет на складе | |
| 19 | 1601.04.01.017 | Гайка | Нет на складе | |
| 20 | Болт М8-8gх35.46.06 {ГОСТ 7796-70} | Болт М8-8gх35.46.06 {ГОСТ 7796-70} | Нет на складе | |
| 21 | 103К.04.00.030 | Распределитель | Нет на складе | |
| 22 | Шплинт 3,2х20.06 {ГОСТ 397-79} | Шплинт 3,2х20.06 {ГОСТ 397-79} | Нет на складе | |
| 23 | 1601.04.01.016 | Кольцо | Нет на складе | |
| 24 | Ось 6-14f9х36.45-Хим.Фос.прм {ГОСТ 8650-80} | Ось 6-14f9х36.45-Хим.Фос.прм {ГОСТ 8650-80} | Нет на складе | |
| 25 | 103К.04.03.003 | Вилка | Нет на складе | |
| 26 | Валик 2-8-30-Кд {ОСТ 1.11189-75} | Валик 2-8-30-Кд {ОСТ 1.11189-75} | Нет на складе | |
| 27 | Шайба 6 65Г 06 {ГОСТ 6402-70} | Шайба 6 65Г 06 {ГОСТ 6402-70} | Нет на складе | |
| 28 | Винт 6-16-Кд {ОСТ 1.31542-80} | Винт 6-16-Кд {ОСТ 1.31542-80} | Нет на складе | |
| 29 | 1601.04.01.014 | Ось | Нет на складе | |
| 30 | 1601.04.01.006 | Упор | Нет на складе | |
| 31 | 1600.04.02.000 | Клапан управления | Нет на складе | |
| 32 | 1601.04.01.020 | Кронштейн | Нет на складе | |
| 33 | 1601.04.01.009 | Рычаг | Нет на складе | |
| 34 | Шплинт 1,6х10.019 {ГОСТ 397-79} | Шплинт 1,6х10.019 {ГОСТ 397-79} | Нет на складе | |
| 35 | Ось 2-6f9х32.25.Кд6.хр {ГОСТ 8650-80} | Ось 2-6f9х32.25.Кд6.хр {ГОСТ 8650-80} | Нет на складе | |
| 36 | 1601.04.01.018 | Ролик | Нет на складе | |
| 37 | 1601.04.01.004 | Серьга | Нет на складе | |
| 38 | 1601.04.01.008 | Шайба | Нет на складе | |
| 39 | 1601.04.01.008-01 | Шайба | Нет на складе | |
| 40 | 1601.04.01.008-02 | Шайба | Нет на складе | |
| 41 | Шайба 1-10-18-Кд {ОСТ 1.34505-80} | Шайба 1-10-18-Кд {ОСТ 1.34505-80} | Нет на складе | |
| 42 | Штифт 2,4х20.30ХГСА 35,5...40,5НКС9-Хим.Окс.прм {ГОСТ 3128-70} | Штифт 2,4х20.30ХГСА 35,5...40,5НКС9-Хим.Окс.прм {ГОСТ 3128-70} | Нет на складе | |
| 43 | Винт ВМ10-8gх20.46.06 {ГОСТ 17475-80} | Винт ВМ10-8gх20.46.06 {ГОСТ 17475-80} | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
