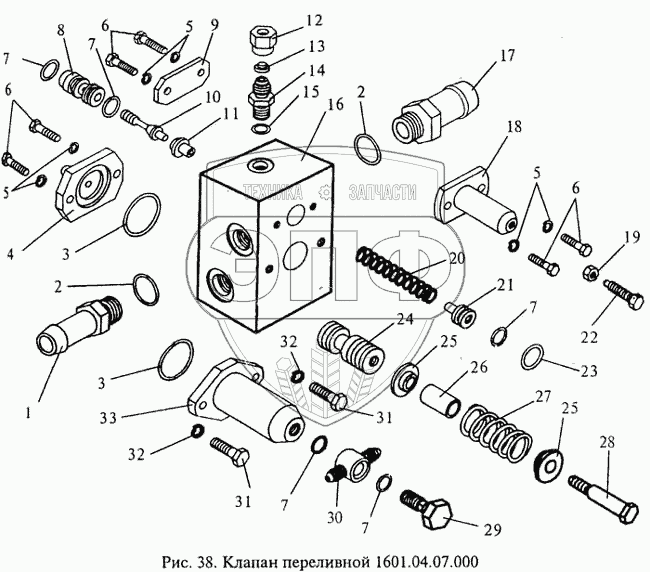

Каталог запасных частей к технике: МЗИК ДП-1604. Клапан переливной
1
2
2
3
3
4
5
5
5
6
6
6
7
7
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
31
32
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1601.04.07.004 | Штуцер | Нет на складе | |
| 2 | Кольцо 019-022-19-2-2 {ГОСТ 18829-73} | Кольцо 019-022-19-2-2 {ГОСТ 18829-73} | Нет на складе | |
| 3 | Кольцо 035-040-30-2-2 {ГОСТ 18829-73} | Кольцо 035-040-30-2-2 {ГОСТ 18829-73} | Нет на складе | |
| 4 | 1601.04.07.002 | Штуцер | Нет на складе | |
| 5 | Шайба 6 65Г 029 {ГОСТ 6402-70} | Шайба 6 65Г 029 {ГОСТ 6402-70} | Нет на складе | |
| 6 | Винт 6-20-Кд {ОСТ 1.31501-80} | Винт 6-20-Кд {ОСТ 1.31501-80} | Нет на складе | |
| 7 | Кольцо 012-016-25-2-2 {ГОСТ 18829-73} | Кольцо 012-016-25-2-2 {ГОСТ 18829-73} | Нет на складе | |
| 8 | 1600.04.03.018 | Втулка | Нет на складе | |
| 9 | 1601.04.07.003 | Пластина | Нет на складе | |
| 10 | 1601.04.07.013 | Клапан | Нет на складе | |
| 11 | 1601.04.07.014 | Втулка | Нет на складе | |
| 12 | Гайка накидная 6-22А {ГОСТ 13957-74} | Гайка накидная 6-22А {ГОСТ 13957-74} | Нет на складе | |
| 13 | Крышка 1-6-22-Ц {ГОСТ 13976-74} | Крышка 1-6-22-Ц {ГОСТ 13976-74} | Нет на складе | |
| 14 | Переходник ввертной 6-5,5-22-Ц {ГОСТ 20196-74} | Переходник ввертной 6-5,5-22-Ц {ГОСТ 20196-74} | Нет на складе | |
| 15 | Кольцо 009-012-19-2-2 {ГОСТ 18829-73} | Кольцо 009-012-19-2-2 {ГОСТ 18829-73} | Нет на складе | |
| 16 | 1601.04.07.001 | Корпус | Нет на складе | |
| 17 | 1601.04.07.005 | Штуцер | Нет на складе | |
| 18 | 1601.04.07.006 | Стакан | Нет на складе | |
| 19 | Гайка М8-6Н.5.029 {ГОСТ 15521-70} | Гайка М8-6Н.5.029 {ГОСТ 15521-70} | Нет на складе | |
| 20 | 1216.04.04.023 | Пружина | Нет на складе | |
| 21 | 103.07.04.076 | Упор | Нет на складе | |
| 22 | 103.07.04.078 | Винт регулировочный | Нет на складе | |
| 23 | Кольцо 021-025-25-2-2 {ГОСТ 18829-73} | Кольцо 021-025-25-2-2 {ГОСТ 18829-73} | Нет на складе | |
| 24 | 1601.04.07.009 | Золотник | Нет на складе | |
| 25 | 1601.04.07.012 | Шайба | Нет на складе | |
| 26 | 1601.04.07.011 | Втулка | Нет на складе | |
| 27 | 1601.04.03.024 | Пружина | Нет на складе | |
| 28 | 1601.04.03.006 | Шток | Нет на складе | |
| 29 | 1601.04.03.023 | Болт | Нет на складе | |
| 30 | 1601.04.04.002 | Тройник | Нет на складе | |
| 31 | Винт 8-24-Кд {ОСТ 1.31502-80} | Винт 8-24-Кд {ОСТ 1.31502-80} | Нет на складе | |
| 32 | Шайба 8 65Г 029 {ГОСТ 6402-70} | Шайба 8 65Г 029 {ГОСТ 6402-70} | Нет на складе | |
| 33 | 1601.04.03.005 | Стакан | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
