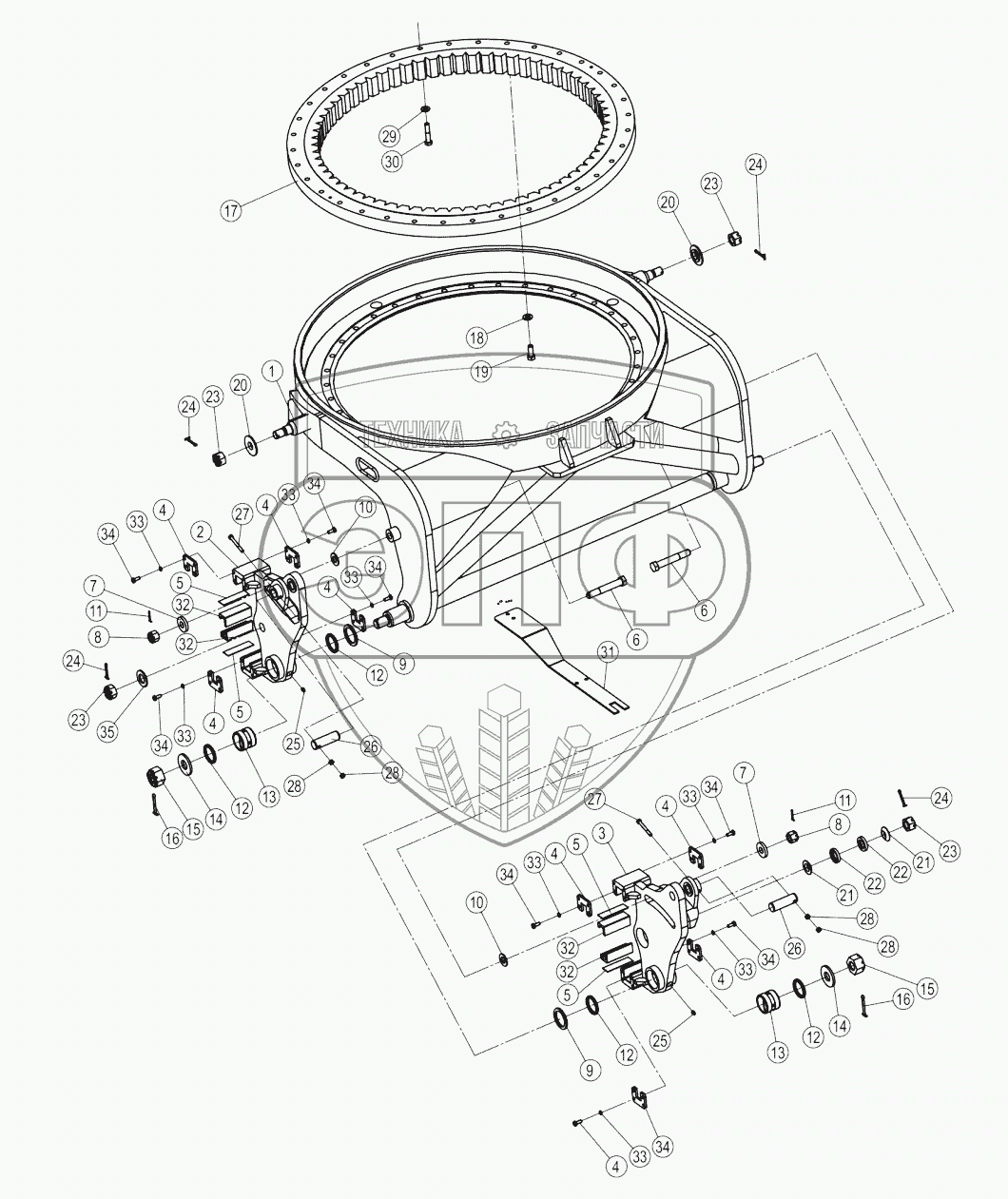

Каталог запасных частей к технике: LiuGong CLG-4215. 43С3489-004-01 EQUIPMENT-SKEL
1
2
3
4
4
4
4
4
4
4
4
5
5
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
12
12
13
13
14
14
15
15
16
16
17
18
19
20
20
21
21
22
22
23
23
23
23
24
24
24
24
25
25
26
26
27
27
28
28
28
28
29
30
31
32
32
32
32
33
33
33
33
33
33
33
33
34
34
34
34
34
34
34
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 12D0196 | Circle drive | Нет на складе | |
| 2 | 02D2579 | Support-lh | Нет на складе | |
| 3 | 02D2580 | Support-rh | Нет на складе | |
| 4 | 22А5603 | Plate | Нет на складе | |
| 5 | Shim | Shim | Нет на складе | |
| 6 | 02В0162 | Bolt | Нет на складе | |
| 7 | 14А2180 | Shim | Нет на складе | |
| 8 | 03В0519 | Nut | Нет на складе | |
| 9 | Shim | Shim | Нет на складе | |
| 10 | Shim | Shim | Нет на складе | |
| 11 | 08В0020 | Палец | Нет на складе | |
| 12 | 35С0013 | Прокладка | Нет на складе | |
| 13 | 55А0936 | Bushing | Нет на складе | |
| 14 | 11А2115 | Washer | Нет на складе | |
| 15 | 03В0647 | Nut | Нет на складе | |
| 16 | 08В0041 | Pin | Нет на складе | |
| 17 | 21В0059 | Swing bearing | Нет на складе | |
| 18 | 06В0223 | Washer | Нет на складе | |
| 19 | 00В0402 | Bolt | Нет на складе | |
| 20 | 55А0943 | Washer | Нет на складе | |
| 21 | 06В0254 | Washer | Нет на складе | |
| 22 | 06В0253 | Washer | Нет на складе | |
| 23 | 03В0739 | Nut | Нет на складе | |
| 24 | 08В0032 | Шплинт | Нет на складе | |
| 25 | 10В0014 | Ниппель | Нет на складе | |
| 26 | 60А0576 | Pin | Нет на складе | |
| 27 | 01В0033 | Bolt | Нет на складе | |
| 28 | 03В0053 | Гайка | Нет на складе | |
| 29 | 06В0221 | WASHER | Нет на складе | |
| 30 | 01В0325 | Bolt | Нет на складе | |
| 31 | 21А2182 | Plate | Нет на складе | |
| 32 | 27А2493 | Bushing | Нет на складе | |
| 33 | 06В0002 | Шайба стопорная | Нет на складе | |
| 34 | 00В0012 | Болт | Нет на складе | |
| 35 | 06В0128 | Washer | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
