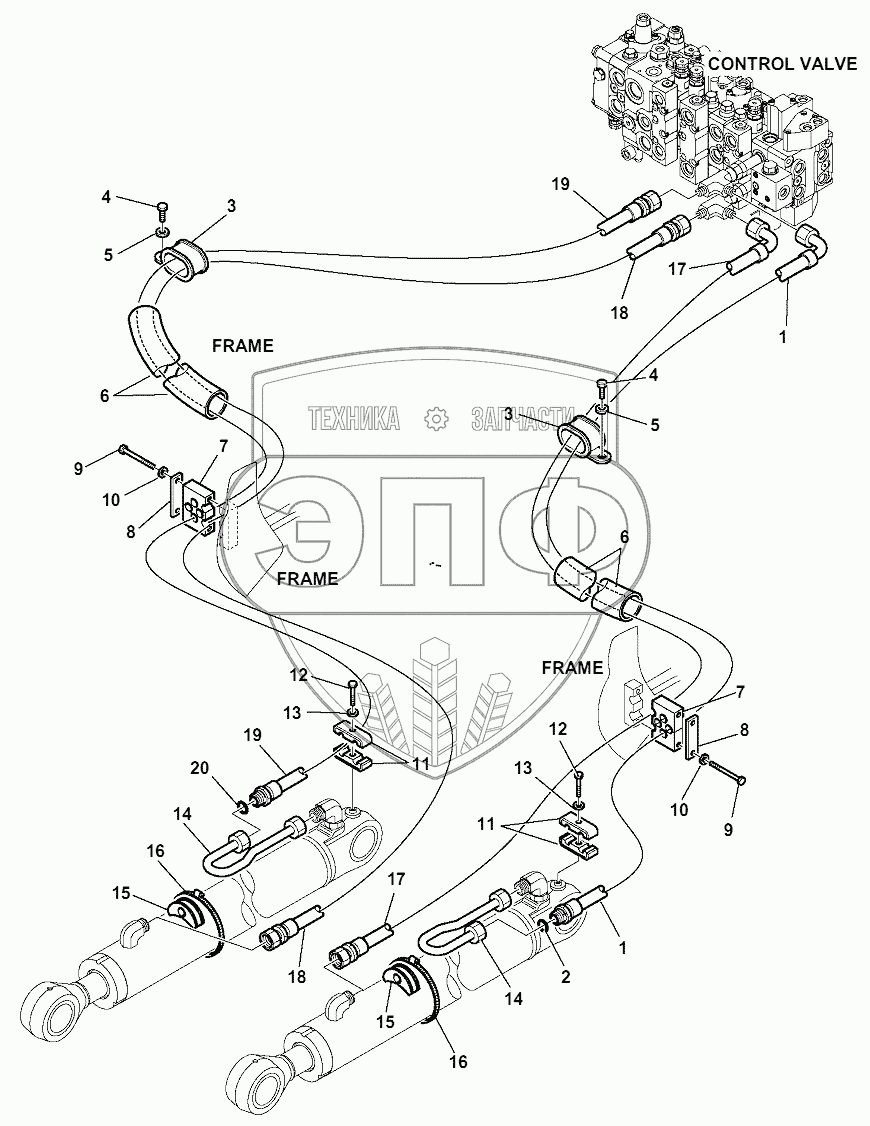

Каталог запасных частей к технике: Komatsu WB97S-5E0. HYDRAULIC PIPING (SHOVEL LIFTING CYLINDER)
1
1
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 42N-63-11360 | HOSE | Нет на складе | |
| 2 | 02896-11015 | O-RING | Нет на складе | |
| 3 | 21D-09-81710 | CLIP | Нет на складе | |
| 4 | 01010-81020 | BOLT | Нет на складе | |
| 5 | 01643-11032 | WASHER | Нет на складе | |
| 6 | 42N-63-11610 | PROTECTION | Нет на складе | |
| 7 | 42N-43-14320 | CLAMP | Нет на складе | |
| 8 | 42N-43-14310 | PLATE | Нет на складе | |
| 9 | 01010-80880 | BOLT | Нет на складе | |
| 10 | 01643-10823 | WASHER | Нет на складе | |
| 11 | 22L-62-13370 | CLAMP | Нет на складе | |
| 12 | 01016-50845 | BOLT | Нет на складе | |
| 13 | 01643-10823 | WASHER | Нет на складе | |
| 14 | 42N-62-15920 | PIPE | Нет на складе | |
| 15 | 42N-62-13310 | CLAMP | Нет на складе | |
| 16 | 07281-01279 | CLAMP | Нет на складе | |
| 17 | 42N-63-11510 | HOSE | Нет на складе | |
| 18 | 42N-63-11520 | HOSE | Нет на складе | |
| 19 | 42N-63-11370 | HOSE | Нет на складе | |
| 20 | 02896-11015 | O-RING | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
