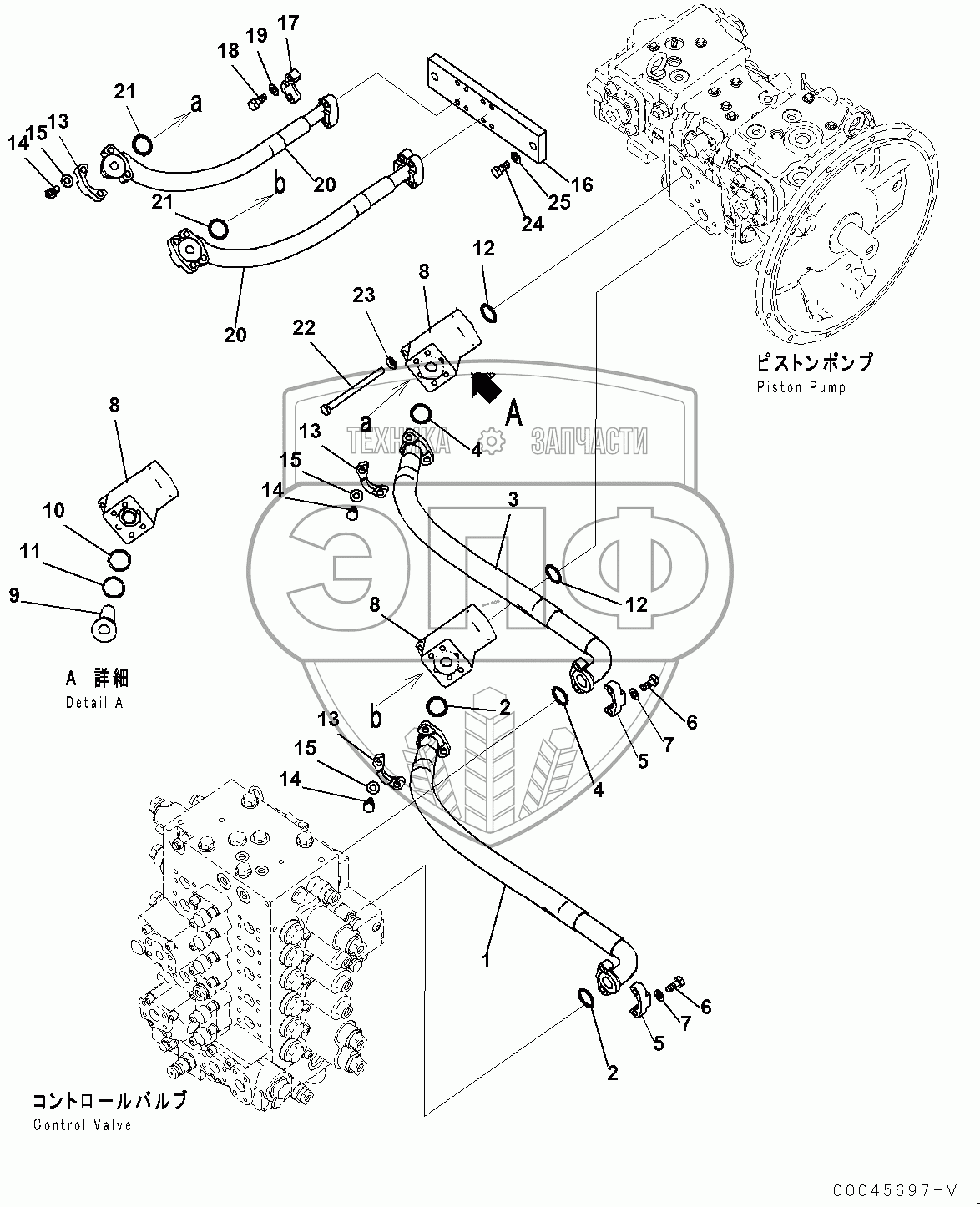

Каталог запасных частей к технике: Komatsu PC220LC-8MO. Delivery Piping (#100001-)
1
2
2
3
4
4
5
5
6
6
7
7
8
8
8
9
10
11
12
12
13
13
13
14
14
14
15
15
15
16
17
18
19
20
20
21
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 20Y-62-51630 | Hose | Нет на складе | |
| 2 | 07000-13032 | O-RING | Нет на складе | |
| 3 | 20Y-62-51640 | Hose | Нет на складе | |
| 4 | 07000-13032 | O-RING | Нет на складе | |
| 5 | 07371-31049 | FLANGE, SPRIT | Нет на складе | |
| 6 | 07372-21035 | BOLT | Нет на складе | |
| 7 | 01643-51032 | WASHER | Нет на складе | |
| 8 | 20Y-60-41500 | Filter Assembly | Нет на складе | |
| 9 | 20Y-60-31430 | ELEMENT | Нет на складе | |
| 10 | 07000-12035 | O-RING | Нет на складе | |
| 11 | 21K-62-72790 | RING,BACK-UP | Нет на складе | |
| 12 | 07000-13035 | O-RING | Нет на складе | |
| 13 | 07371-31049 | FLANGE, SPRIT | Нет на складе | |
| 14 | 07372-21035 | BOLT | Нет на складе | |
| 15 | 01643-51032 | WASHER | Нет на складе | |
| 16 | 20Y-62-52474 | Bracket | Нет на складе | |
| 17 | 07371-30640 | FLANGE | Нет на складе | |
| 18 | 07372-21035 | BOLT | Нет на складе | |
| 19 | 01643-51032 | WASHER | Нет на складе | |
| 20 | 20Y-62-52461 | Hose | Нет на складе | |
| 21 | 07000-13032 | O-RING | Нет на складе | |
| 22 | 01011-81040 | BOLT | Нет на складе | |
| 23 | 01643-31032 | WASHER | Нет на складе | |
| 24 | 01010-81245 | BOLT | Нет на складе | |
| 25 | 01643-31232 | WASHER | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
