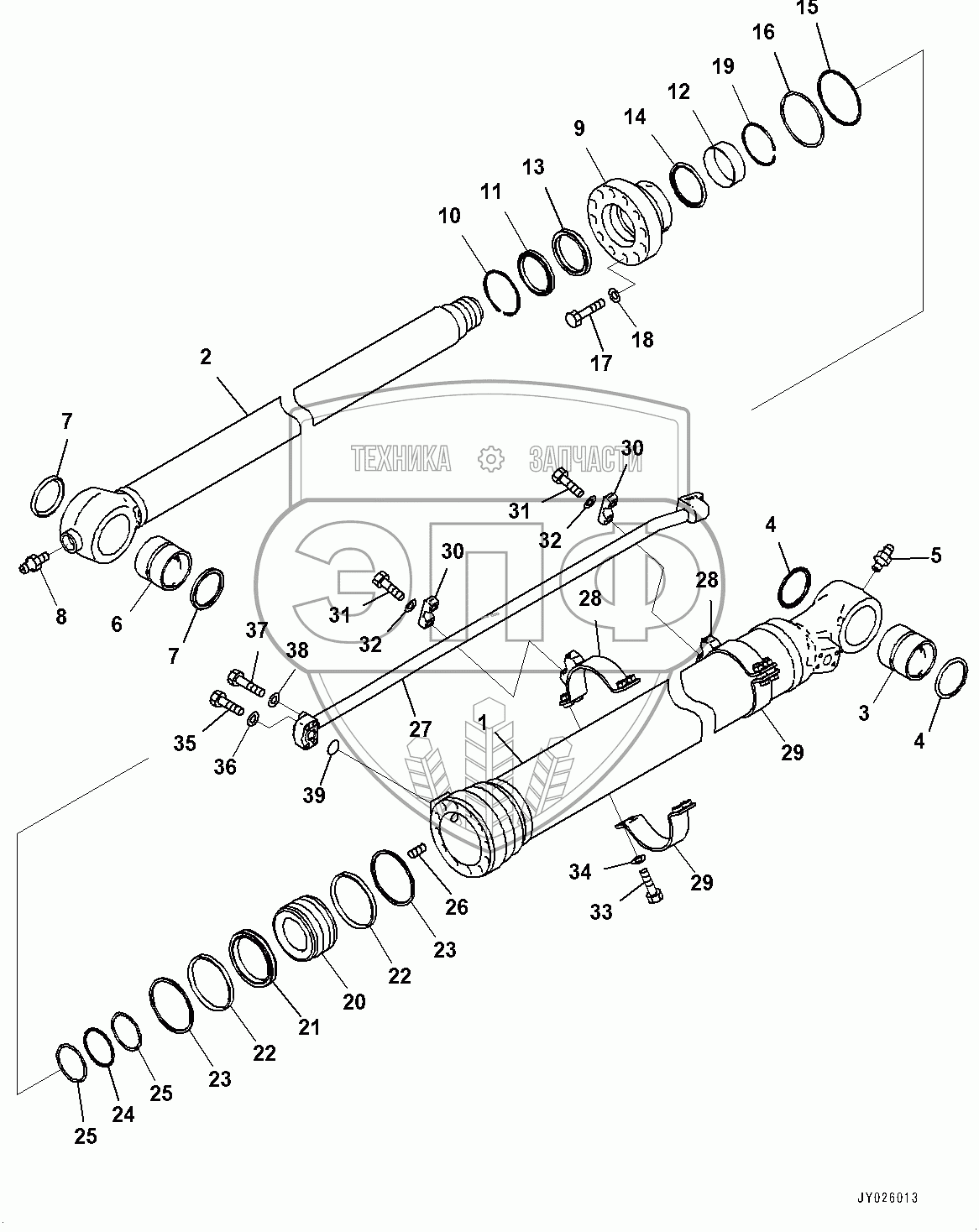

Каталог запасных частей к технике: Komatsu PC220LC-8MO. Arm, Bucket Cylinder (#100001-)
1
2
3
4
4
5
6
7
7
8
9
10
11
12
13
14
16
17
18
19
20
21
22
22
23
23
24
25
25
26
27
28
28
29
29
30
30
31
31
32
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 707-E1-00971 | 707-E1-00971 | Cylinder Assembly | Нет на складе | |
| 1 | 721-13-13230 | Cylinder | Нет на складе | |
| 2 | 707-58-90E61 | Rod, Piston | Нет на складе | |
| 3 | 707-76-80010 | BUSHING | Нет на складе | |
| 4 | 07145-00080 | SEAL | Нет на складе | |
| 5 | 07020-00000 | FITTING, GREASE | Нет на складе | |
| 6 | 707-76-80020 | BUSHING | Нет на складе | |
| 7 | 20Y-70-23230 | SEAL | Нет на складе | |
| 8 | 07020-00000 | FITTING, GREASE | Нет на складе | |
| 9 | 707-27-13750 | HEAD,CYLINDER | Нет на складе | |
| 10 | 07179-13104 | RING,SNAP | Нет на складе | |
| 11 | 707-56-90740 | SEAL,DUST (KIT) | Нет на складе | |
| 12 | 707-52-90681 | BUSHING | Нет на складе | |
| 13 | 707-51-90860 | Packing, Rod, (Kit : K08) | Нет на складе | |
| 14 | 707-51-90650 | RING,BUFFER (KIT) | Нет на складе | |
| 15 | 07000-B5120 | O-ring, (Kit : K08) | Нет на складе | |
| 16 | 707-35-31210 | Ring, Back-up, (Kit : K08) | Нет на складе | |
| 17 | 01010-81875 | BOLT | Нет на складе | |
| 18 | 707-41-11840 | WASHER | Нет на складе | |
| 19 | 707-75-90110 | RING,SNAP | Нет на складе | |
| 20 | 707-36-13780 | PISTON | Нет на складе | |
| 21 | 707-44-13150 | Ring, Piston, (Kit : K08) | Нет на складе | |
| 22 | 707-39-13150 | RING,WEAR (KIT) | Нет на складе | |
| 23 | 707-44-13911 | RING | Нет на складе | |
| 24 | 07000-B5080 | O-ring, (Kit : K08) | Нет на складе | |
| 25 | 707-35-30800 | Ring, Back-up, (Kit : K08) | Нет на складе | |
| 26 | 01310-01216 | SCREW | Нет на складе | |
| 27 | 707-86-69500 | Tube | Нет на складе | |
| 28 | 707-88-51280 | Bracket | Нет на складе | |
| 29 | 707-88-26680 | Band | Нет на складе | |
| 30 | 707-88-13590 | CLAMP | Нет на складе | |
| 31 | 01010-81040 | BOLT | Нет на складе | |
| 32 | 01643-31032 | WASHER | Нет на складе | |
| 33 | 07372-21240 | BOLT | Нет на складе | |
| 34 | 01643-51232 | WASHER | Нет на складе | |
| 35 | 07372-21045 | BOLT | Нет на складе | |
| 36 | 01643-51032 | WASHER | Нет на складе | |
| 37 | 07372-21060 | BOLT | Нет на складе | |
| 38 | 01643-51032 | WASHER | Нет на складе | |
| 39 | 07000-B3030 | O-ring, (Kit : K08) | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
