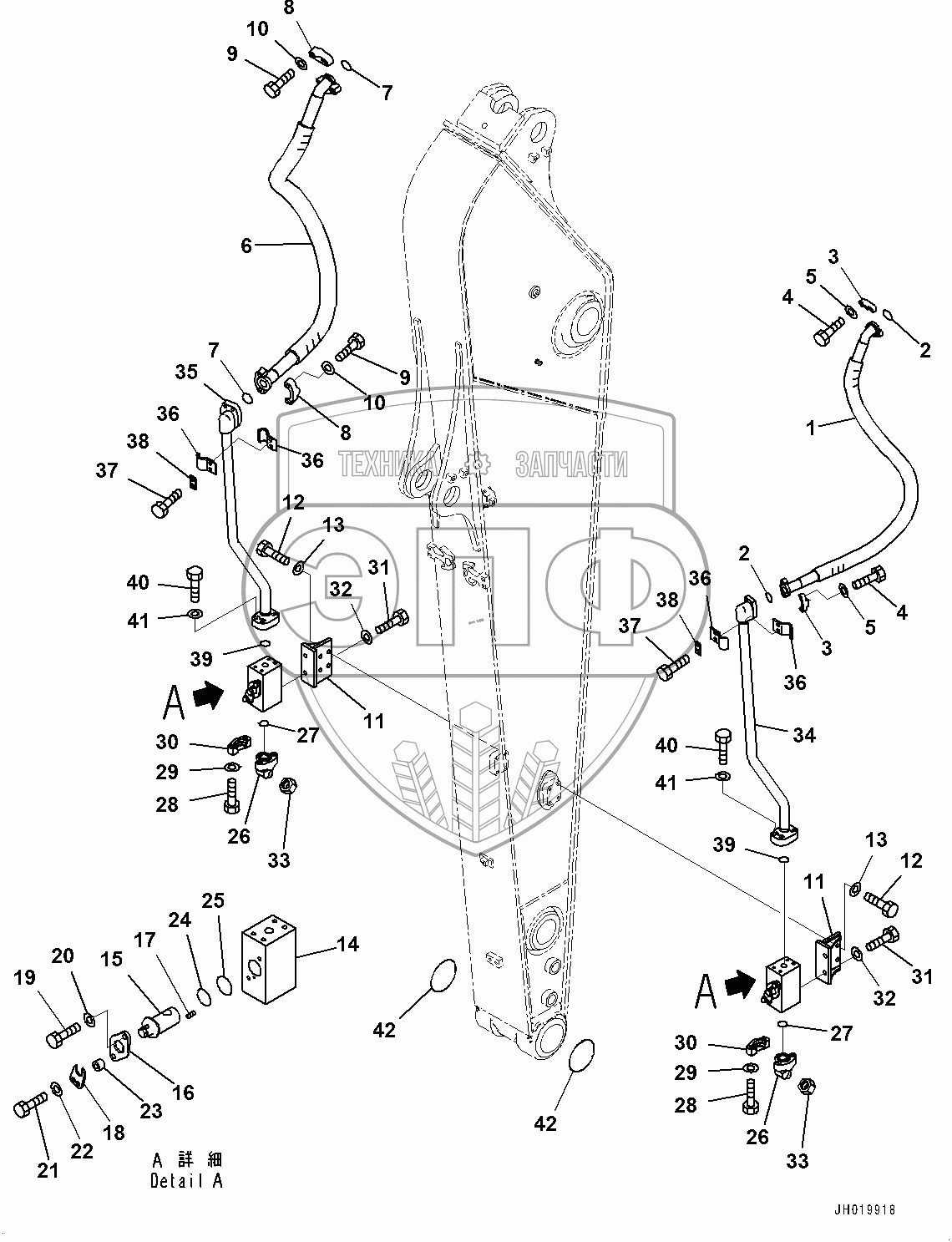

Каталог запасных частей к технике: Komatsu PC220LC-8MO. Arm, Additional Piping (#100001-)
1
2
2
3
3
4
4
5
5
6
7
7
8
9
9
10
10
11
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
27
28
28
29
29
30
30
31
31
32
32
33
33
34
35
36
36
36
36
37
37
38
38
39
39
40
40
41
41
42
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 20Y-970-5300 | 20Y-970-5300 | Valve Assembly | Нет на складе | |
| 1 | 07097-21016 | HOSE | Нет на складе | |
| 2 | 07000-13032 | O-RING | Нет на складе | |
| 3 | 07371-31049 | FLANGE, SPRIT | Нет на складе | |
| 4 | 07372-21035 | BOLT | Нет на складе | |
| 5 | 01643-51032 | WASHER | Нет на складе | |
| 6 | 07097-21217 | HOSE | Нет на складе | |
| 7 | 07000-13038 | O-RING | Нет на складе | |
| 8 | 07371-51260 | FLANGE | Нет на складе | |
| 9 | 01010-81245 | BOLT | Нет на складе | |
| 10 | 01643-31232 | WASHER | Нет на складе | |
| 11 | 20Y-970-5321 | Bracket | Нет на складе | |
| 12 | 01010-81230 | BOLT | Нет на складе | |
| 13 | 01643-31232 | WASHER | Нет на складе | |
| 14 | Body | Body | Нет на складе | |
| 15 | 20Y-970-5240 | Shaft | Нет на складе | |
| 16 | 20Y-970-3270 | PLATE | Нет на складе | |
| 17 | 04025-00412 | PIN,ROLL | Нет на складе | |
| 18 | 20Y-970-4612 | PLATE | Нет на складе | |
| 19 | 01010-81025 | BOLT | Нет на складе | |
| 20 | 01643-31032 | WASHER | Нет на складе | |
| 21 | 01010-81045 | BOLT | Нет на складе | |
| 22 | 01643-31032 | WASHER | Нет на складе | |
| 23 | 201-03-29160 | SPACER | Нет на складе | |
| 24 | 07000-13032 | O-RING | Нет на складе | |
| 25 | 07000-13038 | O-RING | Нет на складе | |
| 26 | 207-970-2110 | Elbow | Нет на складе | |
| 27 | 07000-13038 | O-RING | Нет на складе | |
| 28 | 01010-81245 | BOLT | Нет на складе | |
| 29 | 01643-31232 | WASHER | Нет на складе | |
| 30 | 07371-51260 | FLANGE | Нет на складе | |
| 31 | 01010-81230 | BOLT | Нет на складе | |
| 32 | 01643-31232 | WASHER | Нет на складе | |
| 33 | 205-970-5770 | PLUG | Нет на складе | |
| 34 | 20Y-62-55340 | Tube | Нет на складе | |
| 35 | 206-62-23190 | Tube | Нет на складе | |
| 36 | 207-62-31330 | CLAMP | Нет на складе | |
| 37 | 01010-81230 | BOLT | Нет на складе | |
| 38 | 20Y-62-13450 | PLATE | Нет на складе | |
| 39 | 07000-13038 | O-RING | Нет на складе | |
| 40 | 01010-81245 | BOLT | Нет на складе | |
| 41 | 01643-31232 | WASHER | Нет на складе | |
| 42 | 205-70-73280 | O-RING | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
