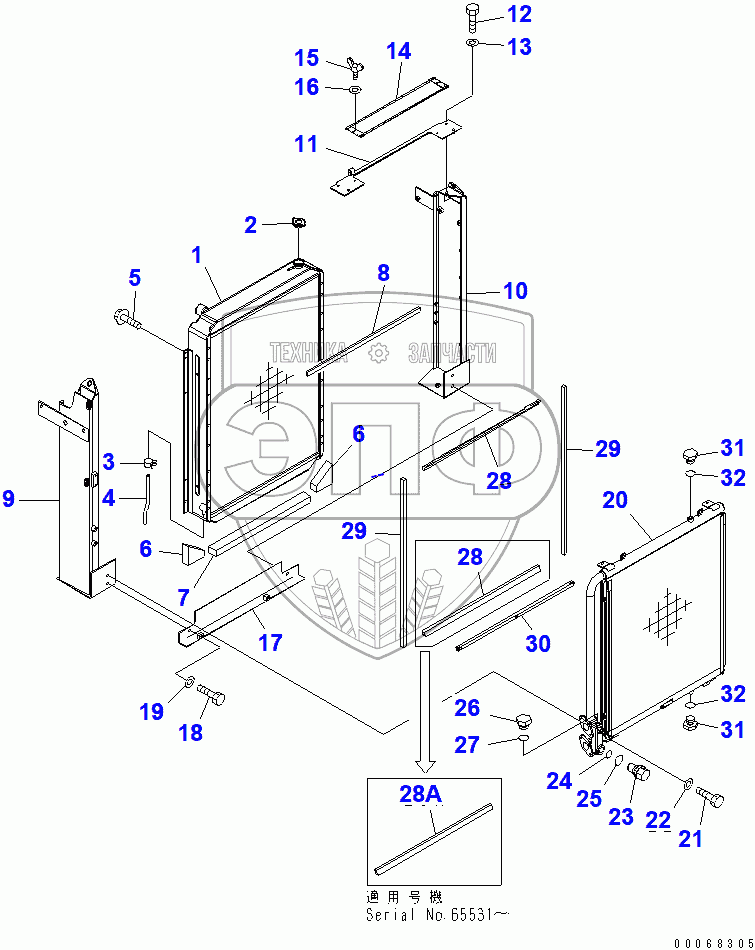

Каталог запасных частей к технике: Komatsu PC220-7. COOLING (RADIATOR)(#65001-)
1
1
2
3
4
5
6
6
7
8
10
10
11
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
28
28
28
28A
29
29
30
31
31
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 206-03-71112 | RADIATOR CORE ASS'Y | Нет на складе | |
| 1 | 206-03-71111 | RADIATOR CORE ASS'Y | Нет на складе | |
| 2 | 20Y-03-22110 | CAP | Нет на складе | |
| 3 | 203-03-41410 | HOSE | Нет на складе | |
| 4 | 20Y-03-11330 | CLIP | Нет на складе | |
| 5 | 01435-20816 | BOLT | Нет на складе | |
| 6 | 206-03-71231 | SEAL | Нет на складе | |
| 7 | 206-03-71241 | SEAL | Нет на складе | |
| 8 | 20Y-03-31260 | SEAL | Нет на складе | |
| 9 | 206-03-71270 | FRAME | Нет на складе | |
| 9 | 206-03-71140 | FRAME | Нет на складе | |
| 10 | 206-03-71280 | FRAME | Нет на складе | |
| 10 | 206-03-71150 | FRAME | Нет на складе | |
| 11 | 20Y-03-31170 | FRAME | Нет на складе | |
| 12 | 01010-81025 | BOLT | Нет на складе | |
| 13 | 01643-31032 | WASHER | Нет на складе | |
| 14 | 22U-03-21190 | PLATE | Нет на складе | |
| 15 | 01434-10616 | BOLT¤ WING | Нет на складе | |
| 16 | 01643-30623 | WASHER | Нет на складе | |
| 17 | 206-03-72162 | BRACKET | Нет на складе | |
| 17 | 206-03-72161 | BRACKET | Нет на складе | |
| 18 | 01010-81025 | BOLT | Нет на складе | |
| 19 | 01643-31032 | WASHER | Нет на складе | |
| 20 | 206-03-71120 | OIL COOLER ASS'Y | Нет на складе | |
| 21 | 01010-81030 | BOLT | Нет на складе | |
| 22 | 01643-31032 | WASHER | Нет на складе | |
| 23 | 20Y-03-31480 | VALVE ASS'Y | Нет на складе | |
| 24 | 07000-12020 | O-RING | Нет на складе | |
| 25 | 07002-13034 | O-RING | Нет на складе | |
| 26 | 07040-11812 | PLUG | Нет на складе | |
| 27 | 07002-11823 | O-RING | Нет на складе | |
| 28 | 22U-03-21740 | SHEET | Нет на складе | |
| 28 | 22U-03-21740 | SHEET | Нет на складе | |
| 28A | 22U-03-21741 | SHEET | Нет на складе | |
| 29 | 206-03-72171 | SEAL | Нет на складе | |
| 30 | 22U-03-21760 | SHEET | Нет на складе | |
| 31 | 07040-11409 | PLUG | Нет на складе | |
| 32 | 07002-11423 | O-RING | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
