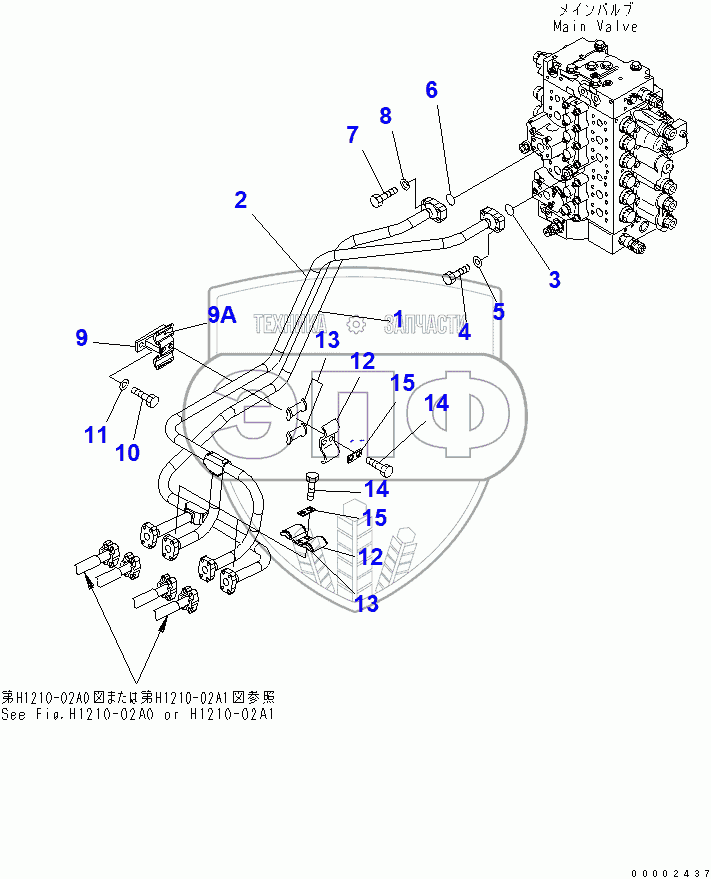

Каталог запасных частей к технике: Komatsu PC200-7. BOOM PIPING (1/2)
1
2
3
4
5
6
7
8
9
9A
10
11
12
12
13
13
14
14
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 20Y-62-41140 | TUBE | Нет на складе | |
| 2 | 20Y-62-41150 | TUBE | Нет на складе | |
| 3 | 21T-09-11460 | O-RING | Нет на складе | |
| 4 | 07372-21040 | BOLT | Нет на складе | |
| 5 | 01643-51032 | WASHER | Нет на складе | |
| 6 | 21T-09-11460 | O-RING | Нет на складе | |
| 7 | 07372-21040 | BOLT | Нет на складе | |
| 8 | 01643-51032 | WASHER | Нет на складе | |
| 9 | 20Y-62-41281 | CLAMP | Нет на складе | |
| 9A | 20Y-62-13760 | SEAT | Нет на складе | |
| 10 | 01010-81235 | BOLT | Нет на складе | |
| 11 | 01643-31232 | WASHER | Нет на складе | |
| 12 | 20Y-62-13230 | CLAMP | Нет на складе | |
| 13 | 20Y-62-13760 | SEAT | Нет на складе | |
| 14 | 01010-81235 | BOLT | Нет на складе | |
| 15 | 20Y-62-13450 | PLATE | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
