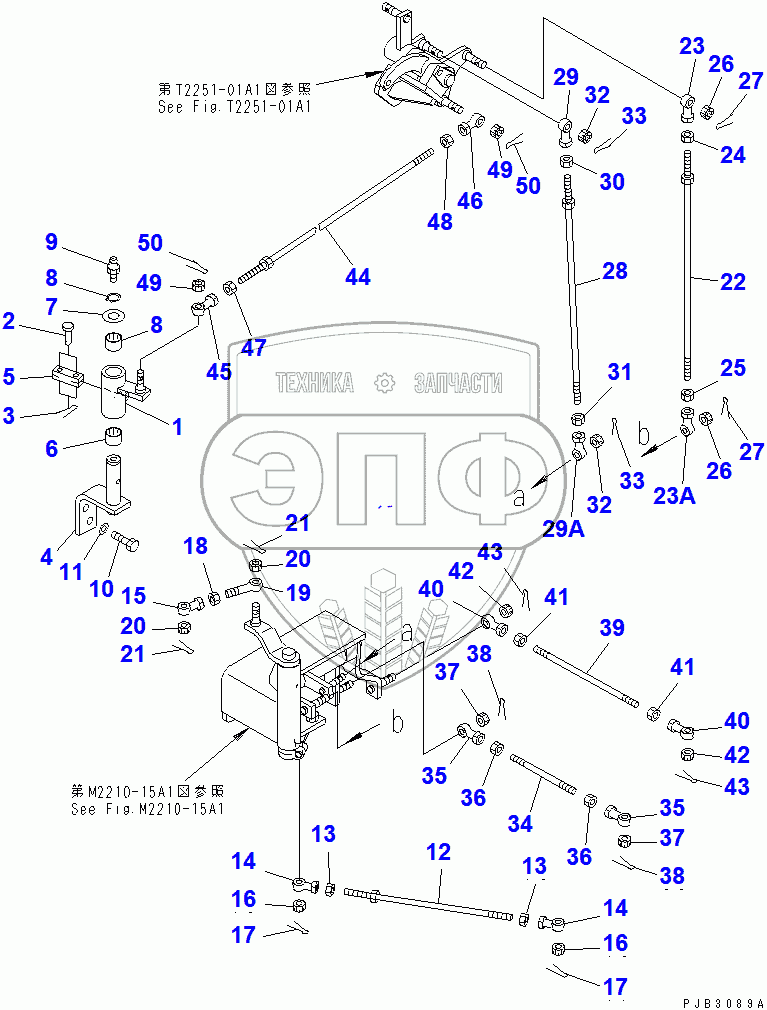

Каталог запасных частей к технике: Komatsu D85C-21A. WINCH CONTROL LINKAGE
/291.gif)
1
4
6
7
8
8
9
10
11
12
13
13
14
14
15
16
16
17
17
18
19
20
20
21
21
22
23
23A
24
25
26
26
27
27
28
29
29A
30
31
32
32
33
33
34
35
35
36
36
37
37
38
38
39
40
40
41
41
42
42
43
43
44
45
46
47
48
49
49
50
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 156-76-31440 | LEVER | Нет на складе | |
| 2 | 04205-10822 | PIN | Нет на складе | |
| 3 | 04050-12012 | PIN, COTTER | Нет на складе | |
| 4 | 156-76-31450 | BRACKET | Нет на складе | |
| 5 | 04213-20830 | YOKE | Нет на складе | |
| 6 | 06123-02018 | BEARING | Нет на складе | |
| 7 | 01640-22032 | WASHER | Нет на складе | |
| 8 | 04064-02012 | RING,SNAP | Нет на складе | |
| 9 | 07020-00000 | FITTING, GREASE | Нет на складе | |
| 10 | 01010-81030 | BOLT | Нет на складе | |
| 11 | 01643-31032 | WASHER | Нет на складе | |
| 12 | 04245-41228 | ROD | Нет на складе | |
| 13 | 01582-11210 | NUT | Нет на складе | |
| 14 | 04250-81265 | END, ROD | Нет на складе | |
| 15 | 04250-81265 | END, ROD | Нет на складе | |
| 16 | 01593-11210 | NUT | Нет на складе | |
| 17 | 04050-13020 | PIN, COTTER | Нет на складе | |
| 18 | 01582-11210 | NUT | Нет на складе | |
| 19 | 04252-21269 | END, ROD | Нет на складе | |
| 20 | 01593-31210 | NUT | Нет на складе | |
| 21 | 04050-13020 | PIN, COTTER | Нет на складе | |
| 22 | 04248-31245 | ROD | Нет на складе | |
| 23 | 04250-81265 | END, ROD | Нет на складе | |
| 23A | 04250-91265 | END, ROD | Нет на складе | |
| 24 | 01582-11210 | NUT | Нет на складе | |
| 25 | 01508-41207 | NUT, COTTER | Нет на складе | |
| 26 | 01593-11210 | NUT | Нет на складе | |
| 27 | 04050-13020 | PIN, COTTER | Нет на складе | |
| 28 | 04248-31248 | ROD | Нет на складе | |
| 29 | 04250-81265 | END, ROD | Нет на складе | |
| 29A | 04250-91265 | END, ROD | Нет на складе | |
| 30 | 01582-11210 | NUT | Нет на складе | |
| 31 | 01508-41207 | NUT, COTTER | Нет на складе | |
| 32 | 01593-11210 | NUT | Нет на складе | |
| 33 | 04050-13020 | PIN, COTTER | Нет на складе | |
| 34 | 04245-41215 | ROD | Нет на складе | |
| 35 | 04250-81265 | END, ROD | Нет на складе | |
| 36 | 01582-11210 | NUT | Нет на складе | |
| 37 | 01593-11210 | NUT | Нет на складе | |
| 38 | 04050-13020 | PIN, COTTER | Нет на складе | |
| 39 | 04245-41223 | ROD | Нет на складе | |
| 40 | 04250-81265 | END, ROD | Нет на складе | |
| 41 | 01582-11210 | NUT | Нет на складе | |
| 42 | 01593-11210 | NUT | Нет на складе | |
| 43 | 04050-13020 | PIN, COTTER | Нет на складе | |
| 44 | 04248-31260 | ROD | Нет на складе | |
| 45 | 04250-81265 | END, ROD | Нет на складе | |
| 46 | 04250-91265 | END, ROD | Нет на складе | |
| 47 | 01582-11210 | NUT | Нет на складе | |
| 48 | 01508-41207 | NUT, COTTER | Нет на складе | |
| 49 | 01593-11210 | NUT | Нет на складе | |
| 50 | 04050-13020 | PIN, COTTER | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
