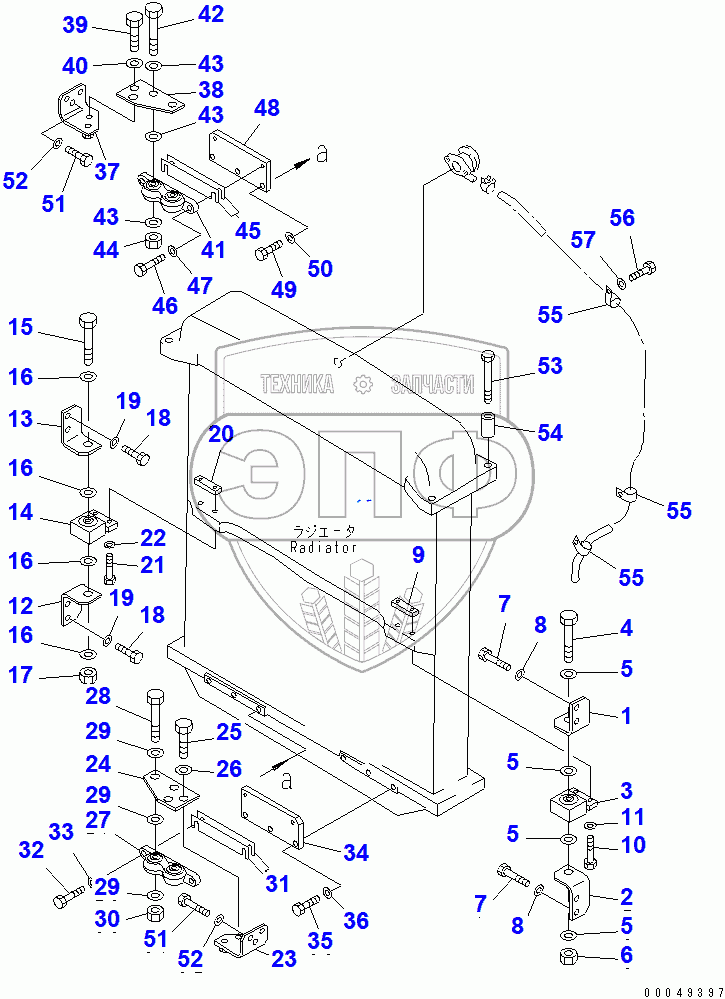

Каталог запасных частей к технике: Komatsu D85C-21A. RADIATOR MOUNTING
/169.gif)
1
2
3
4
5
5
5
5
6
7
7
8
8
9
10
11
12
13
14
15
16
16
16
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
29
29
30
31
32
33
34
35
36
37
38
39
40
41
43
43
43
44
45
46
47
48
49
50
51
51
52
53
54
55
55
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 154-03-31190 | BRACKET | Нет на складе | |
| 2 | 154-03-31520 | BRACKET | Нет на складе | |
| 3 | 155-03-11440 | ISOLATOR ASSY | Нет на складе | |
| 4 | 01091-52220 | BOLT, REAMER | Нет на складе | |
| 5 | 01643-32260 | WASHER | Нет на складе | |
| 6 | 01582-12218 | NUT | Нет на складе | |
| 7 | 01010-81230 | BOLT | Нет на складе | |
| 8 | 01643-31232 | WASHER | Нет на складе | |
| 9 | 155-03-11460 | PLATE | Нет на складе | |
| 10 | 01010-81075 | BOLT | Нет на складе | |
| 11 | 01643-31032 | WASHER | Нет на складе | |
| 12 | 154-03-31190 | BRACKET | Нет на складе | |
| 13 | 154-03-31520 | BRACKET | Нет на складе | |
| 14 | 155-03-11440 | ISOLATOR ASSY | Нет на складе | |
| 15 | 01091-52220 | BOLT, REAMER | Нет на складе | |
| 16 | 01643-32260 | WASHER | Нет на складе | |
| 17 | 01582-12218 | NUT | Нет на складе | |
| 18 | 01010-81225 | BOLT | Нет на складе | |
| 19 | 01643-31232 | WASHER | Нет на складе | |
| 20 | 155-03-11460 | PLATE | Нет на складе | |
| 21 | 01010-81075 | BOLT | Нет на складе | |
| 22 | 01643-31032 | WASHER | Нет на складе | |
| 23 | 154-03-31240 | BRACKET, L.H. | Нет на складе | |
| 24 | 154-03-31230 | PLATE | Нет на складе | |
| 25 | 01010-81435 | BOLT | Нет на складе | |
| 26 | 195-71-32220 | WASHER | Нет на складе | |
| 27 | 195-03-22501 | ISOLATOR ASSY | Нет на складе | |
| 28 | 01091-52205 | BOLT, REAMER | Нет на складе | |
| 29 | 01643-32260 | WASHER | Нет на складе | |
| 30 | 01582-12218 | NUT | Нет на складе | |
| 31 | 195-03-22270 | SHIM | Нет на складе | |
| 32 | 01010-81245 | BOLT | Нет на складе | |
| 33 | 01643-31232 | WASHER | Нет на складе | |
| 34 | 154-03-31220 | PLATE | Нет на складе | |
| 35 | 01010-81240 | BOLT | Нет на складе | |
| 36 | 01643-31232 | WASHER | Нет на складе | |
| 37 | 154-03-31250 | BRACKET, R.H. | Нет на складе | |
| 38 | 154-03-31230 | PLATE | Нет на складе | |
| 39 | 01010-81435 | BOLT | Нет на складе | |
| 40 | 195-71-32220 | WASHER | Нет на складе | |
| 41 | 195-03-22501 | ISOLATOR ASSY | Нет на складе | |
| 42 | 01091-52205 | BOLT, REAMER | Нет на складе | |
| 43 | 01643-32260 | WASHER | Нет на складе | |
| 44 | 01582-12218 | NUT | Нет на складе | |
| 45 | 195-03-22270 | SHIM | Нет на складе | |
| 46 | 01010-81245 | BOLT | Нет на складе | |
| 47 | 01643-31232 | WASHER | Нет на складе | |
| 48 | 154-03-31220 | PLATE | Нет на складе | |
| 49 | 01010-81235 | BOLT | Нет на складе | |
| 50 | 01643-31232 | WASHER | Нет на складе | |
| 51 | 01010-81230 | BOLT | Нет на складе | |
| 52 | 130-43-64260 | COLLAR | Нет на складе | |
| 53 | 01011-81640 | BOLT | Нет на складе | |
| 54 | 154-03-13240 | COLLAR | Нет на складе | |
| 55 | 195-03-11690 | CLIP | Нет на складе | |
| 56 | 01010-81220 | BOLT | Нет на складе | |
| 57 | 01643-31232 | WASHER | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
