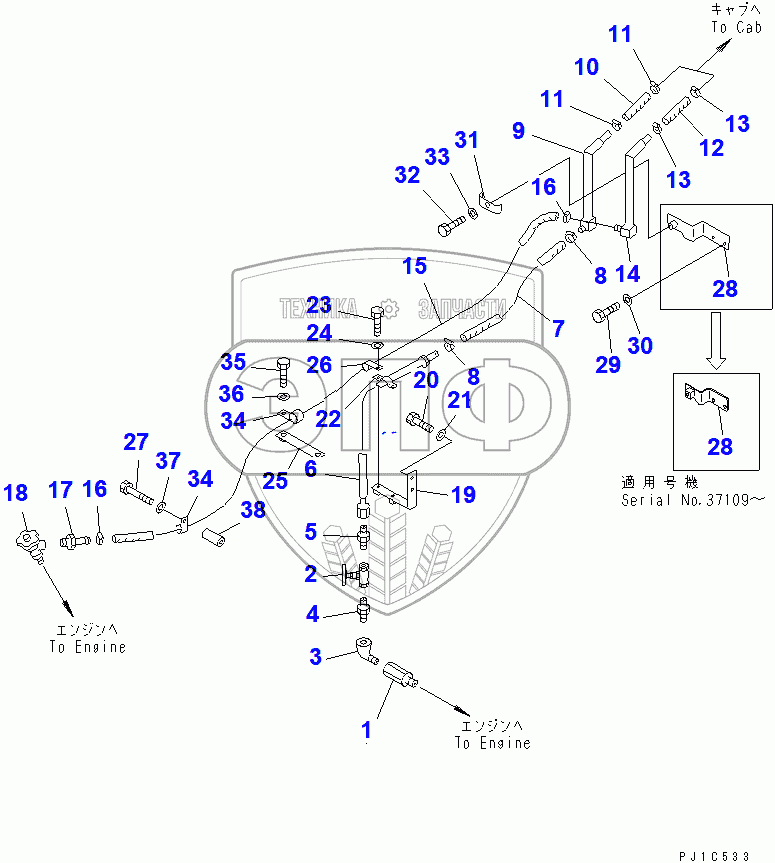

Каталог запасных частей к технике: Komatsu D85C-21A. HEATER PIPING
/101.gif)
1
2
3
4
5
6
7
8
8
9
10
11
11
12
13
13
14
15
16
16
17
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 281-81-12930 | JOINT | Нет на складе | |
| 2 | 07700-60504 | VALVE | Нет на складе | |
| 3 | 07323-30400 | ELBOW | Нет на складе | |
| 4 | 07325-10400 | NIPPLE | Нет на складе | |
| 5 | 07238-10522 | CONNECTOR | Нет на складе | |
| 6 | 156-911-6110 | TUBE | Нет на складе | |
| 7 | 09483-50504 | HOSE | Нет на складе | |
| 8 | 07281-00259 | CLAMP | Нет на складе | |
| 9 | 156-911-6120 | TUBE | Нет на складе | |
| 10 | 09483-56015 | HOSE | Нет на складе | |
| 11 | 07281-00419 | CLAMP | Нет на складе | |
| 12 | 09483-56015 | HOSE | Нет на складе | |
| 13 | 07281-00419 | CLAMP | Нет на складе | |
| 14 | 156-911-6130 | TUBE | Нет на складе | |
| 15 | 09483-50518 | HOSE | Нет на складе | |
| 16 | 07281-00259 | CLAMP | Нет на складе | |
| 17 | 145-Z79-5610 | JOINT | Нет на складе | |
| 18 | 195-911-5591 | VALVE | Нет на складе | |
| 19 | 156-911-6160 | BRACKET | Нет на складе | |
| 20 | 01010-81025 | BOLT | Нет на складе | |
| 21 | 01643-31032 | WASHER | Нет на складе | |
| 22 | 07282-12288 | CLAMP | Нет на складе | |
| 23 | 01010-81025 | BOLT | Нет на складе | |
| 24 | 01643-31032 | WASHER | Нет на складе | |
| 25 | 207-977-5120 | BRACKET | Нет на складе | |
| 26 | 04434-52512 | CLIP | Нет на складе | |
| 27 | 01010-81065 | BOLT | Нет на складе | |
| 28 | 156-911-6150 | BRACKET | Нет на складе | |
| 29 | 01010-81225 | BOLT | Нет на складе | |
| 30 | 01643-31232 | WASHER | Нет на складе | |
| 31 | 154-922-2220 | CLAMP | Нет на складе | |
| 32 | 01010-81225 | BOLT | Нет на складе | |
| 33 | 01643-31232 | WASHER | Нет на складе | |
| 34 | 04434-52512 | CLIP | Нет на складе | |
| 35 | 01010-81025 | BOLT | Нет на складе | |
| 36 | 01643-31032 | WASHER | Нет на складе | |
| 37 | 01643-31032 | WASHER | Нет на складе | |
| 38 | 6142-22-4640 | SPACER | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
