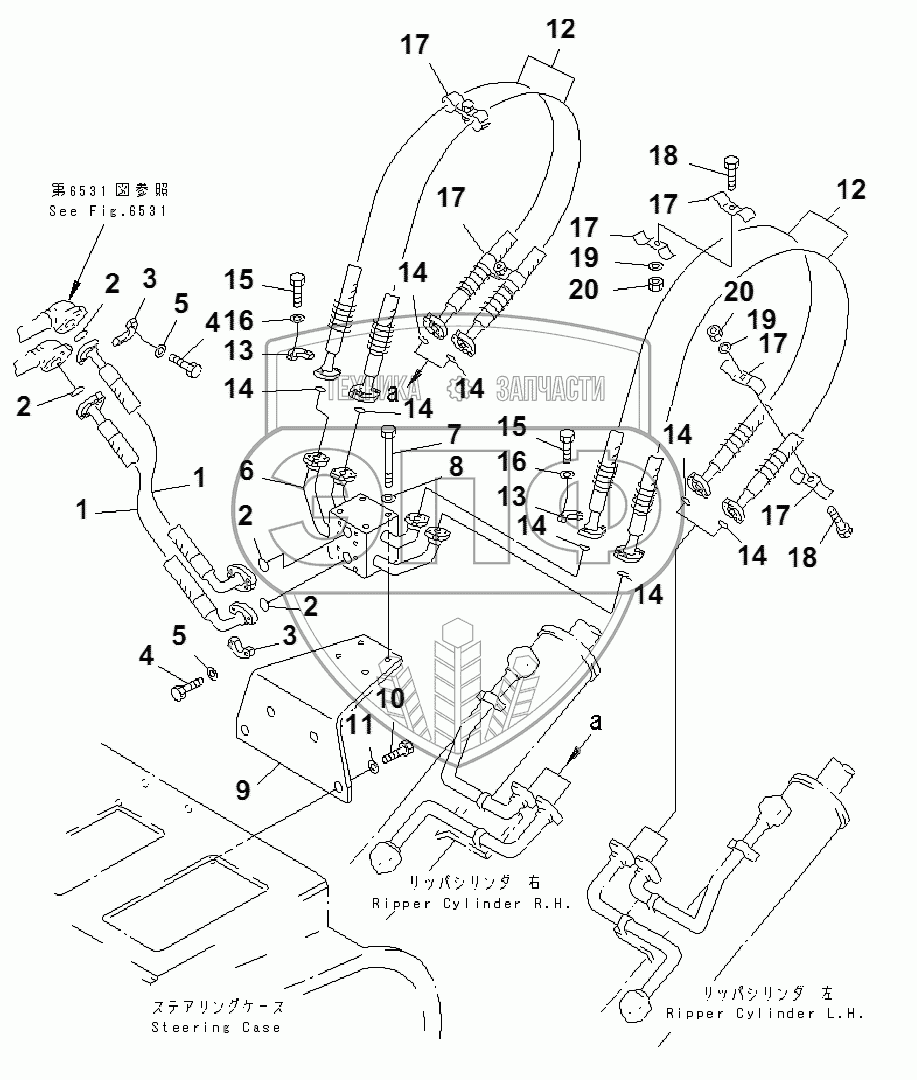

Каталог запасных частей к технике: Komatsu D85A-21B. RIPPER CYLINDER PIPING(35001-)
/181.gif)
1
1
2
2
2
2
3
3
4
4
5
5
6
7
8
9
10
11
12
12
13
13
14
14
14
14
14
14
14
14
15
15
16
16
17
17
17
17
17
17
18
18
19
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 07124-01007 | HOSE | Нет на складе | |
| 2 | 07000-13032 | O-RING | Нет на складе | |
| 3 | 07371-31049 | FLANGE, SPRIT | Нет на складе | |
| 4 | 07372-21030 | BOLT | Нет на складе | |
| 5 | 01643-51032 | WASHER | Нет на складе | |
| 6 | 154-78-42190 | TUBE | Нет на складе | |
| 7 | 01011-51265 | BOLT | Нет на складе | |
| 8 | 01643-31232 | WASHER | Нет на складе | |
| 9 | 154-78-42210 | BRACKET | Нет на складе | |
| 10 | 01010-52050 | BOLT | Нет на складе | |
| 11 | 01643-32060 | WASHER | Нет на складе | |
| 12 | 07089-20515 | HOSE | Нет на складе | |
| 13 | 07371-30500 | FLANGE | Нет на складе | |
| 14 | 07000-13022 | O-RING | Нет на складе | |
| 15 | 01010-50830 | BOLT | Нет на складе | |
| 16 | 01643-50823 | WASHER | Нет на складе | |
| 17 | 154-78-42130 | CLAMP | Нет на складе | |
| 18 | 01010-51025 | BOLT | Нет на складе | |
| 19 | 01643-31032 | WASHER | Нет на складе | |
| 20 | 01580-11008 | NUT | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
