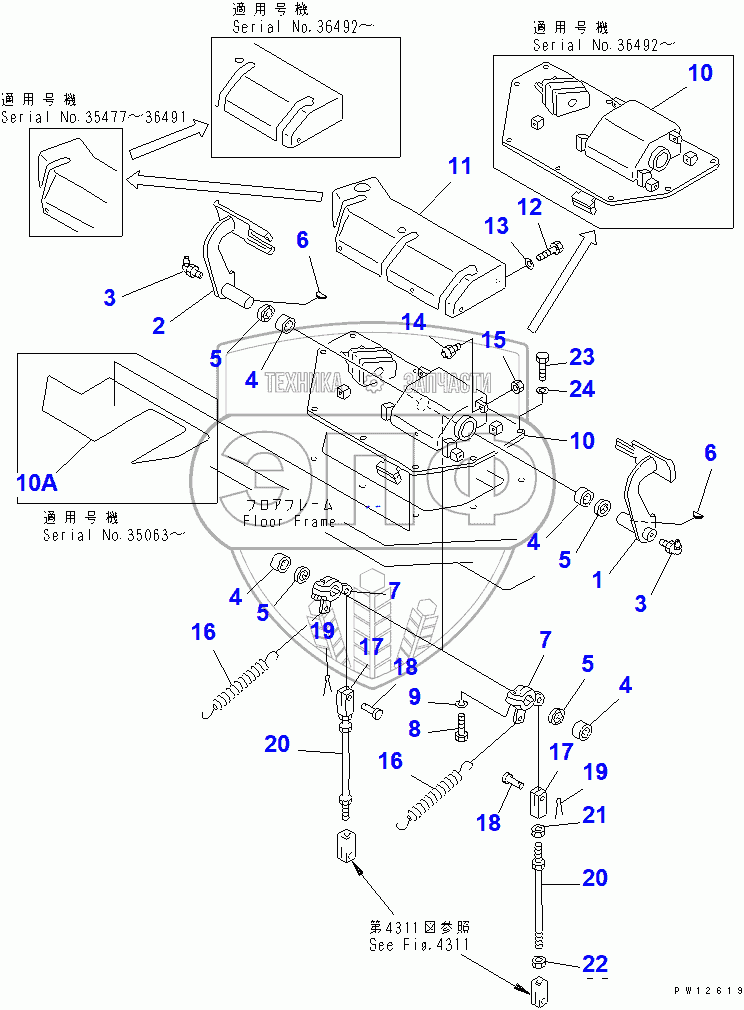

Каталог запасных частей к технике: Komatsu D85A-21. BRAKE PEDAL (35001-)
/73.gif)
1
2
3
3
4
4
4
4
5
5
5
5
6
6
7
7
8
9
10
10
10
10
10
10
10A
11
11
11
12
12
13
13
14
15
16
16
17
17
18
18
19
19
20
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| G-1 | 154-43-X1110 | BRAKE PEDAL GROUP | Нет на складе | |
| 1 | 154-43-41130 | PEDAL,L.H. | Нет на складе | |
| 2 | 154-43-41140 | PEDAL,R.H. | Нет на складе | |
| 3 | 07020-00900 | FITTING, GREASE | Нет на складе | |
| 4 | 06120-03520 | BEARING, NEEDLE | Нет на складе | |
| 5 | 06122-03504 | SEAL, BEARING | Нет на складе | |
| 6 | 04010-01032 | KEY | Нет на складе | |
| 7 | 154-43-41150 | LEVER | Нет на складе | |
| 8 | 01010-51245 | BOLT | Нет на складе | |
| 9 | 01602-21236 | WASHER, SPRING | Нет на складе | |
| 10 | 154-43-41281 | BRACKET | Нет на складе | |
| 10 | 154-43-41280 | BRACKET | Нет на складе | |
| 10 | 154-43-41110 | BRACKET | Нет на складе | |
| 10A | 154-54-42430 | SHEET | Нет на складе | |
| 11 | 154-43-41122 | COVER | Нет на складе | |
| 11 | 154-43-41121 | COVER | Нет на складе | |
| 11 | 154-43-41120 | COVER | Нет на складе | |
| 12 | 01010-51225 | BOLT | Нет на складе | |
| 12 | 01010-51225 | BOLT | Нет на складе | |
| 13 | 01643-31232 | WASHER | Нет на складе | |
| 13 | 01643-31232 | WASHER | Нет на складе | |
| 14 | 09311-41237 | BUMPER | Нет на складе | |
| 15 | 01580-11210 | NUT | Нет на складе | |
| 16 | 154-43-41260 | SPRING | Нет на складе | |
| 17 | 04210-21456 | YOKE | Нет на складе | |
| 18 | 04205-11438 | PIN | Нет на складе | |
| 19 | 04050-14028 | PIN,COTTER | Нет на складе | |
| 20 | 04248-31433 | ROD | Нет на складе | |
| 21 | 01582-11411 | NUT | Нет на складе | |
| 22 | 01508-41408 | NUT | Нет на складе | |
| 23 | 01010-51230 | BOLT | Нет на складе | |
| 24 | 01643-31232 | WASHER | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
