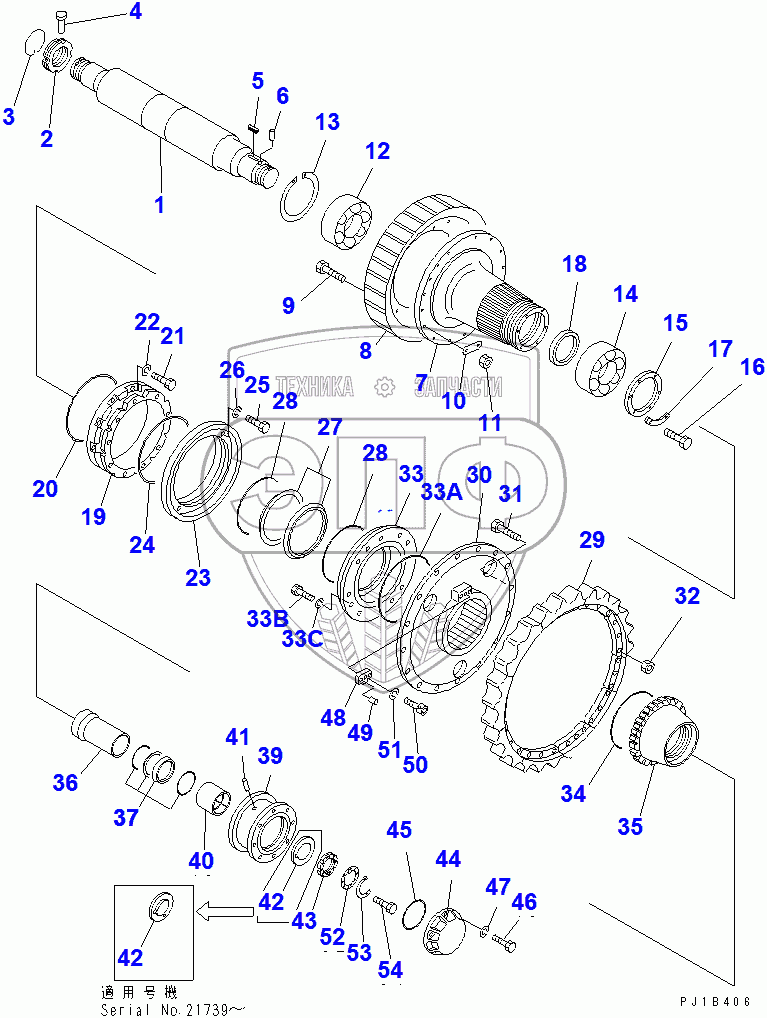

Каталог запасных частей к технике: Komatsu D155C-1P. FINAL DRIVE GEAR AND SHAFT
/74.gif)
1
2
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
28
28
29
29
30
31
32
33
33A
33B
33C
34
35
36
37
37
39
40
41
42
42
42
42
43
44
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 176-27-41111 | SHAFT,SPROCKET | Нет на складе | |
| 2 | 170-27-12472 | NUT | Нет на складе | |
| 3 | 170-27-12480 | RING | Нет на складе | |
| 4 | 09243-01230 | PIN | Нет на складе | |
| 4 | 170-27-12491 | PIN | Нет на складе | |
| 5 | 04000-01580 | KEY | Нет на складе | |
| 6 | 175-27-32510 | PIN, DOWEL | Нет на складе | |
| 7 | 178-27-11241 | HUB | Нет на складе | |
| 8 | 175-27-31362 | GEAR | Нет на складе | |
| 9 | 175-27-12181 | BOLT, REAMER | Нет на складе | |
| 10 | 175-27-31370 | PLATE,LOCK | Нет на складе | |
| 11 | 01582-02419 | NUT | Нет на складе | |
| 12 | 06030-23134 | BEARING | Нет на складе | |
| 13 | 04071-00280 | RING,SNAP | Нет на складе | |
| 14 | 170-09-13250 | BEARING, ROLLER | Нет на складе | |
| 15 | 175-27-22140 | RETAINER | Нет на складе | |
| 16 | 01010-81440 | BOLT | Нет на складе | |
| 17 | 170-27-12210 | WASHER | Нет на складе | |
| 18 | 175-27-22131 | SPACER | Нет на складе | |
| 19 | 178-27-11250 | SPACER | Нет на складе | |
| 20 | 07000-15410 | O-RING | Нет на складе | |
| 21 | 01010-81230 | BOLT | Нет на складе | |
| 22 | 01643-31232 | WASHER | Нет на складе | |
| 23 | 154-27-12152 | COVER | Нет на складе | |
| 24 | 07000-15410 | O-RING | Нет на складе | |
| 25 | 01010-81230 | BOLT | Нет на складе | |
| 26 | 01643-31232 | WASHER | Нет на складе | |
| 423-33-00020 | 423-33-00020 | FLOATING SEAL ASSY | Нет на складе | |
| 170-27-00023 | 170-27-00023 | FLOATING SEAL ASSY | Нет на складе | |
| 170-27-00021 | 170-27-00021 | FLOATING SEAL ASS'Y | Нет на складе | |
| 27 | SEAL | SEAL, DUST | Нет на складе | |
| RING | RING | RING | Нет на складе | |
| 28 | O-RING | O-RING | Нет на складе | |
| 28 | O-RING | O-RING | Нет на складе | |
| 29 | 17A-27-11630 | TOOTH | Нет на складе | |
| 29 | 175-27-22325 | TOOTH | Нет на складе | |
| 30 | 178-27-11140 | BOSS | Нет на складе | |
| 31 | 178-27-11150 | BOLT | Нет на складе | |
| 32 | 01803-02430 | NUT | Нет на складе | |
| 33 | 154-27-12162 | COVER | Нет на складе | |
| 33A | 07000-15410 | O-RING | Нет на складе | |
| 33B | 01010-81230 | BOLT | Нет на складе | |
| 33C | 01643-31232 | WASHER | Нет на складе | |
| 34 | 07000-15315 | O-RING | Нет на складе | |
| 35 | 175-27-22150 | NUT | Нет на складе | |
| 36 | 175-27-31411 | SPACER | Нет на складе | |
| 175-27-00121 | 175-27-00121 | FLOATING SEAL ASS'Y | Нет на складе | |
| 175-27-00120 | 175-27-00120 | FLOATING SEAL ASS'Y | Нет на складе | |
| 37 | RING | RING | Нет на складе | |
| 37 | RING | RING | Нет на складе | |
| O-RING | O-RING | O-RING | Нет на складе | |
| 175-27-00082 | 175-27-00082 | SUPPORT ASS'Y | Нет на складе | |
| 39 | SUPPORT | SUPPORT, SPROCKET | Нет на складе | |
| 40 | 175-27-31441 | BUSHING | Нет на складе | |
| 41 | 04020-01638 | PIN, DOWEL | Нет на складе | |
| 42 | 175-27-22255 | WASHER | Нет на складе | |
| 42 | 175-27-22253 | WASHER | Нет на складе | |
| 43 | 175-27-22272 | NUT | Нет на складе | |
| 44 | 175-27-22242 | COVER | Нет на складе | |
| 45 | 07000-45185 | O-RING | Нет на складе | |
| 46 | 01010-81645 | BOLT | Нет на складе | |
| 47 | 01602-21648 | WASHER, SPRING | Нет на складе | |
| 48 | 175-27-31480 | STOPPER | Нет на складе | |
| 49 | 170-27-12250 | PIN, DOWEL | Нет на складе | |
| 50 | 01252-41635 | BOLT | Нет на складе | |
| 51 | 01602-21648 | WASHER, SPRING | Нет на складе | |
| 52 | 175-27-31550 | PLATE | Нет на складе | |
| 53 | 175-27-31560 | LOCK | Нет на складе | |
| 54 | 01010-81225 | BOLT | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
