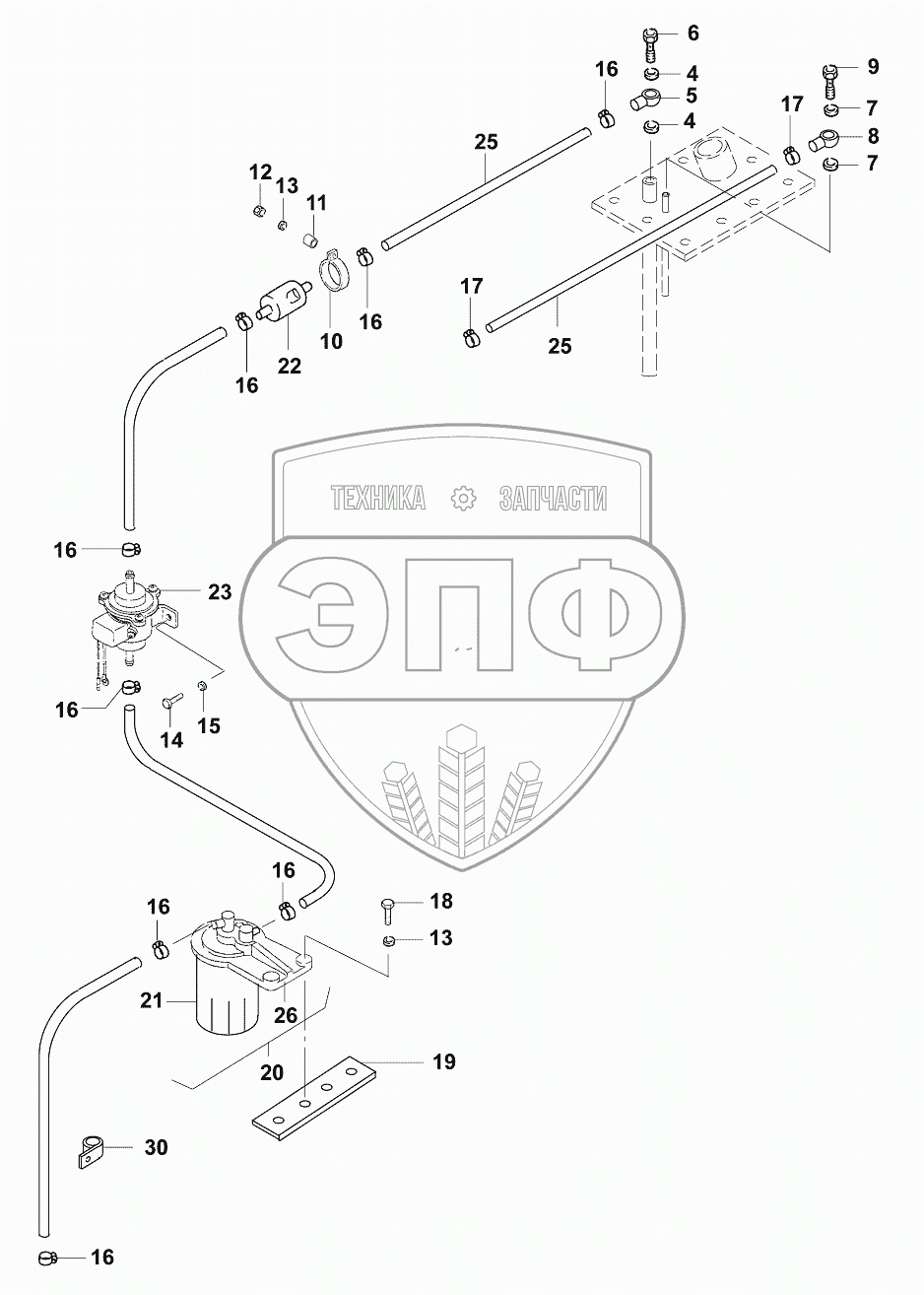

Каталог запасных частей к технике: JCB VM-1500-1601300. Топливные трубопроводы
4
4
5
6
7
7
8
9
10
11
12
13
13
14
15
16
16
16
16
16
16
16
16
17
17
18
19
20
21
22
23
25
25
26
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 4 | 02766/01215 | Seal ring A12x15,5 DIN7603 | Нет на складе | |
| 5 | 02880/18212 | Nipple | Нет на складе | |
| 6 | 02502/20408 | Banjo bolt | Нет на складе | |
| 7 | 02766/00814 | Seal ring | Нет на складе | |
| 8 | 02880/18208 | Nipple | Нет на складе | |
| 9 | 02502/20404 | Banjo bolt | Нет на складе | |
| 10 | 02503/06140 | Pipe clip | Нет на складе | |
| 11 | 07131/50261 | Spacer bushing | Нет на складе | |
| 12 | 02118/40800 | Security nut NM 8 DIN980 | Нет на складе | |
| 13 | 02208/00108 | Washer 8 DIN6796 | Нет на складе | |
| 14 | 02021/06016 | Hexagon screw M6x16 DIN933 | Нет на складе | |
| 15 | 02208/00106 | Washer 6 DIN6796 | Нет на складе | |
| 16 | 02322/00809 | Hose clamp | Нет на складе | |
| 17 | 02322/00807 | Hose clamp | Нет на складе | |
| 18 | 02021/08030 | Hexagon screw M8x30 DIN933 | Нет на складе | |
| 19 | 05731/21471 | Bracket | Нет на складе | |
| 20 | 07001/33415 | Fuel filter, cpl. incl. 21, 26 | Нет на складе | |
| 21 | 07001/33009 | Filter | Нет на складе | |
| 22 | 07001/33255 | Fuel filter | Нет на складе | |
| 23 | 07001/33290 | Fuel pump | Нет на складе | |
| 25 | 07001/33256 | Fuel hose | Нет на складе | |
| 26 | 07001/33008 | Bracket | Нет на складе | |
| 30 | 02503/06115 | Pipe clip | Нет на складе | |
| 85731/21470 | 85731/21470 | Fuel pipe | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
