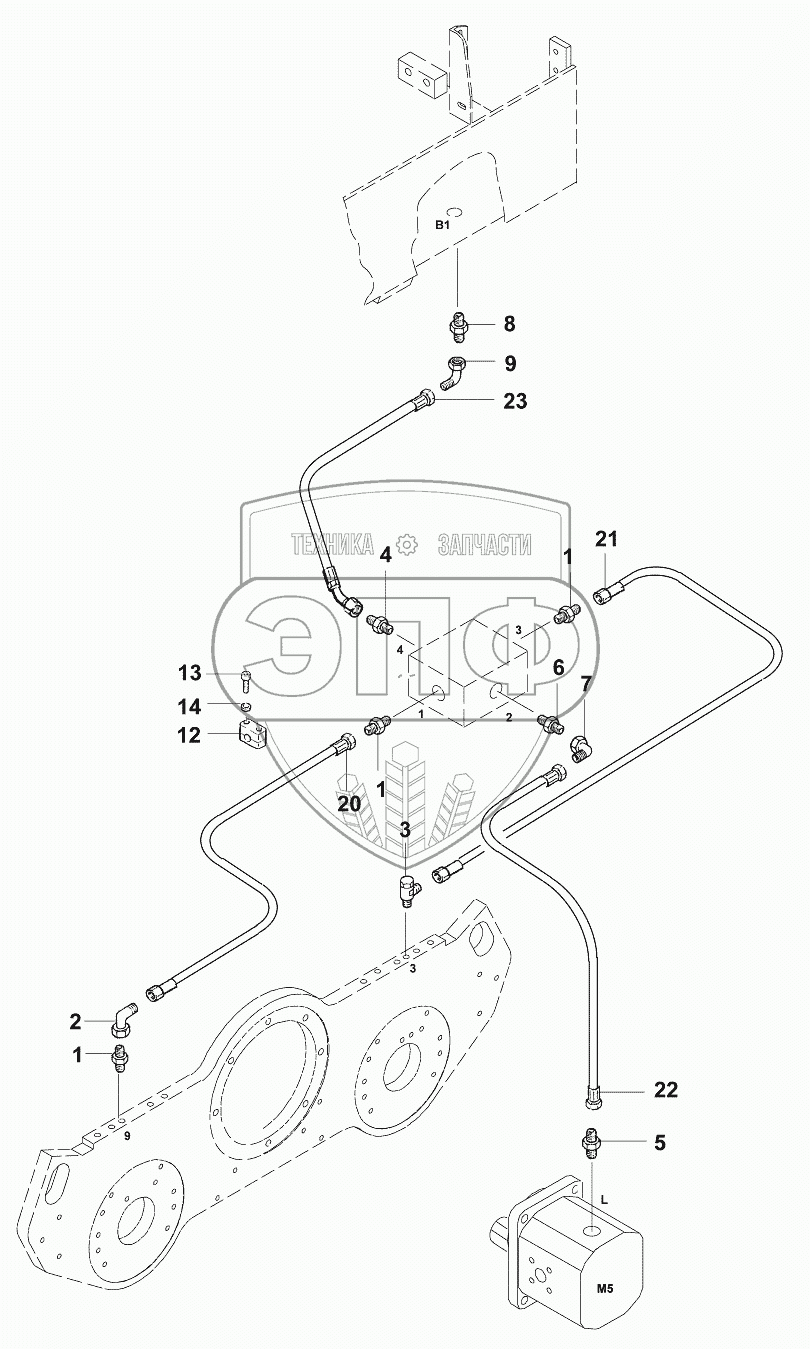

Каталог запасных частей к технике: JCB VM-1500-1601100. Трубопроводы
1
1
1
2
3
4
5
6
7
8
9
12
13
14
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 02521/10312 | Nipple | Нет на складе | |
| 2 | 02522/23212 | Nipple | Нет на складе | |
| 3 | 02522/24912 | Nipple | Нет на складе | |
| 4 | 02521/10415 | Nipple | Нет на складе | |
| 5 | 02521/10108 | Nipple | Нет на складе | |
| 6 | 02521/10307 | Nipple | Нет на складе | |
| 7 | 02522/23208 | Nipple | Нет на складе | |
| 8 | 02521/10315 | Nipple | Нет на складе | |
| 9 | 02522/23215 | Nipple | Нет на складе | |
| 12 | 02503/43319 | Hose clamp | Нет на складе | |
| 13 | 02027/06040 | Cap screw M6x40 DIN912 | Нет на складе | |
| 14 | 02200/02006 | Washer 6,4 DIN433 | Нет на складе | |
| 20 | 02883/34442 | Hose 820mm | Нет на складе | |
| 21 | 02883/34150 | Hose 300mm | Нет на складе | |
| 22 | 02883/22277 | Hose 570mm | Нет на складе | |
| 23 | 02883/39172 | Hose 340mm | Нет на складе | |
| 85731/72800 | 85731/72800 | Leakage oil lines | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
