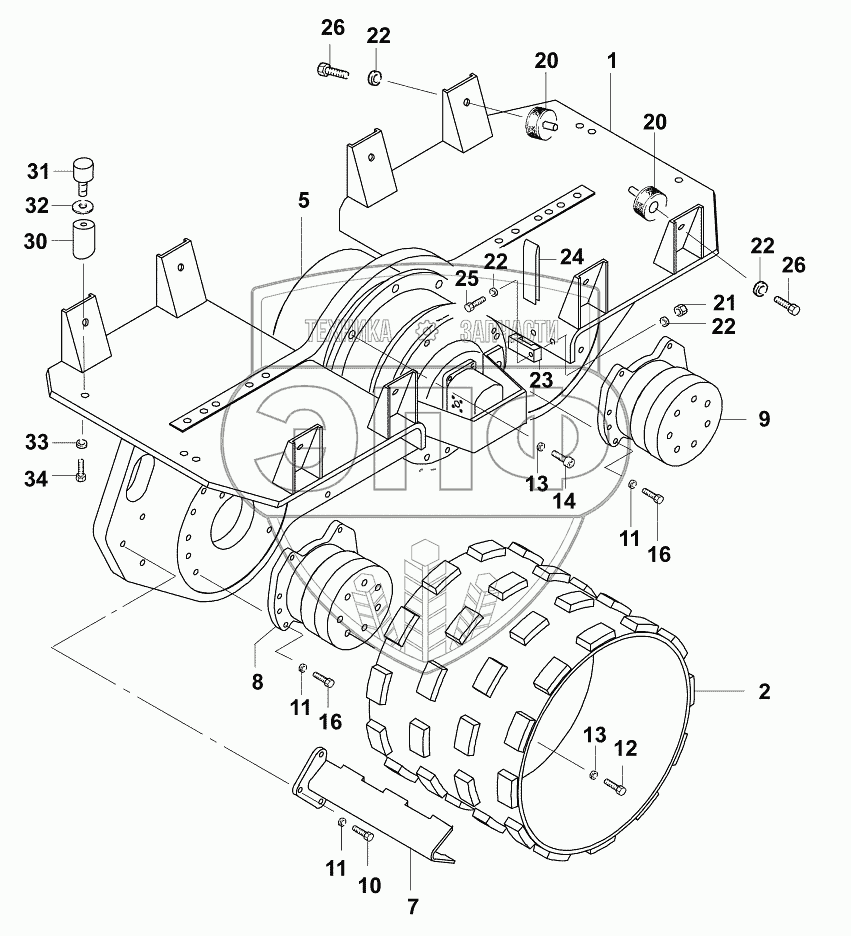

Каталог запасных частей к технике: JCB VM-1500-1601100. Нижняя часть
1
2
5
7
8
9
10
11
11
11
12
13
13
14
16
16
20
20
21
22
22
22
22
23
24
25
26
26
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 05731/10100 | Path, cpl. | Нет на складе | |
| 2 | 05731/10250 | Drum shell, 300 mm | Нет на складе | |
| 5 | 85731/10500 | Vibrator, cpl. | Нет на складе | |
| 7 | 05731/10650 | Scraper 300 mm | Нет на складе | |
| 8 | 05731/10700 | Hydro motor | Нет на складе | |
| 9 | 05731/10800 | Hydro motor | Нет на складе | |
| 10 | 02021/12030 | Hexagon screw M12x30 DIN933 | Нет на складе | |
| 11 | 02200/00066 | Lock washer | Нет на складе | |
| 12 | 02021/16040 | Hexagon screw M16x40 DIN933 | Нет на складе | |
| 13 | 02200/00067 | Washer | Нет на складе | |
| 14 | 02027/16050 | Cap screw M16x50 DIN912 | Нет на складе | |
| 16 | 02020/12040 | Hexagon screw M12x40 DIN933 | Нет на складе | |
| 20 | 02622/06046 | Rubber pad | Нет на складе | |
| 21 | 02118/31200 | Security nut VM12 DIN980 | Нет на складе | |
| 22 | 02208/00112 | Washer 12 DIN 6796 | Нет на складе | |
| 23 | 05731/20050 | Clamp | Нет на складе | |
| 24 | 05731/01051 | Mounting band | Нет на складе | |
| 25 | 02021/12060 | Hexagon screw M12x60 DIN933 | Нет на складе | |
| 26 | 02021/12025 | Hexagon screw M12x25 DIN933 | Нет на складе | |
| 30 | 05731/10150 | Support | Нет на складе | |
| 31 | 02622/21020 | Rubber pad | Нет на складе | |
| 32 | 02202/51300 | Washer | Нет на складе | |
| 33 | 02208/00112 | Washer 12 DIN 6796 | Нет на складе | |
| 34 | 02021/12025 | Hexagon screw M12x25 DIN933 | Нет на складе | |
| 85731/10001 | 85731/10001 | Lower section, cpl. 630 mm | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
